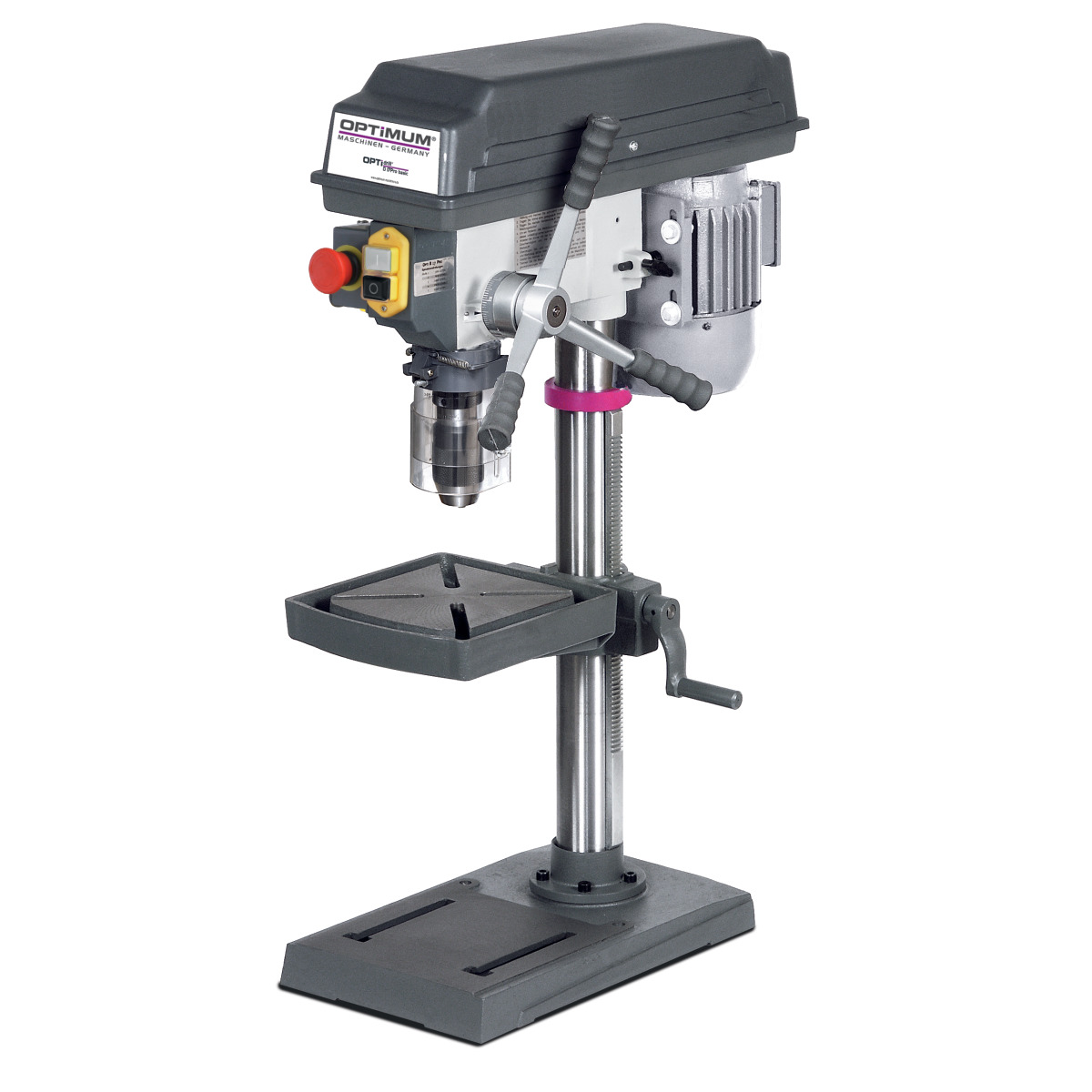

Optimum Tischbohrmaschine OPTIdrill B 17PRO basic
- Garantierte Rundlaufgenauigkeit kleiner als 0,02 mm in der Bohrpinole gemessen
- Bohrspindel mit Präzisionskugellagern
- Hochwertiges Schnellspannbohrfutter

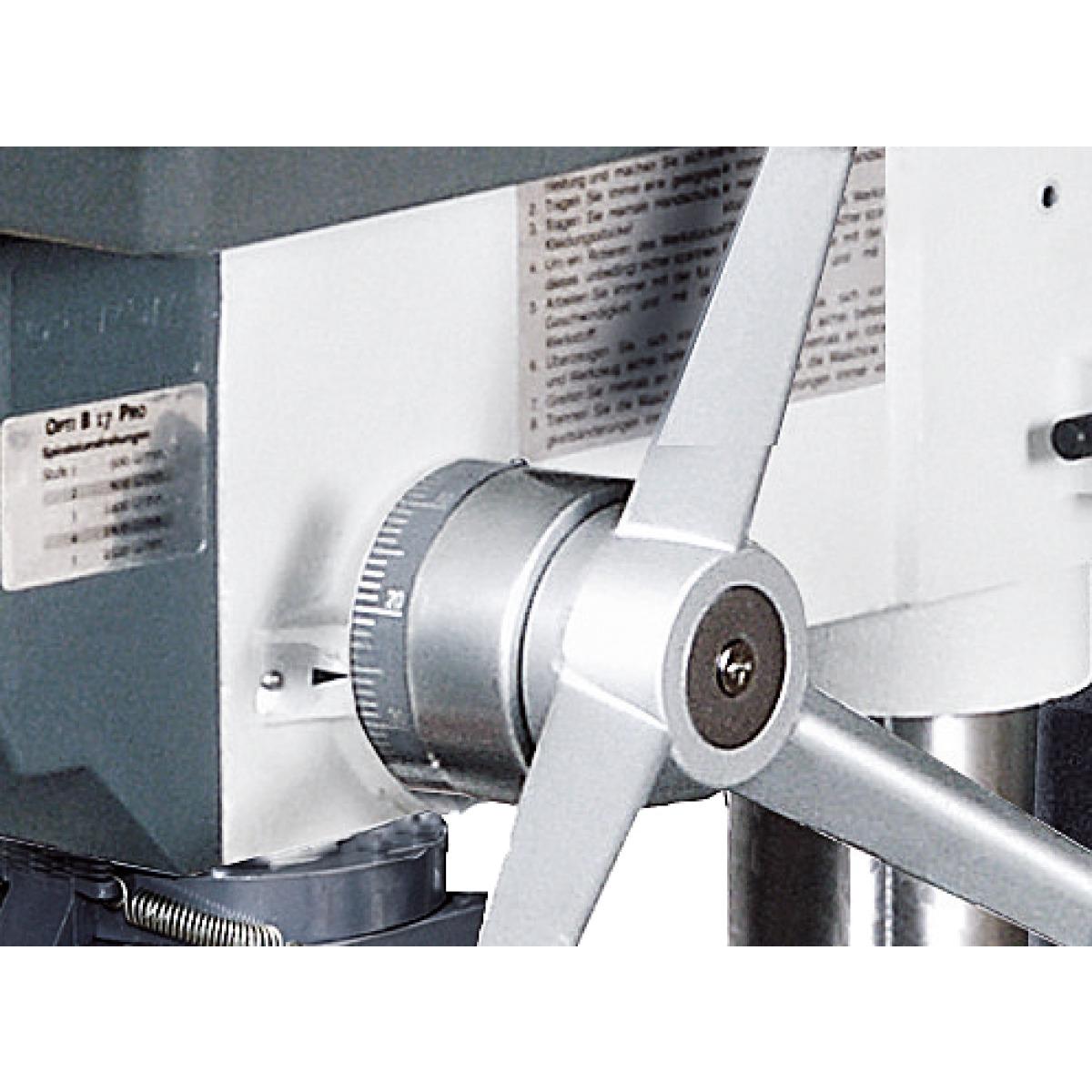

- Messskala für Bohrtiefe

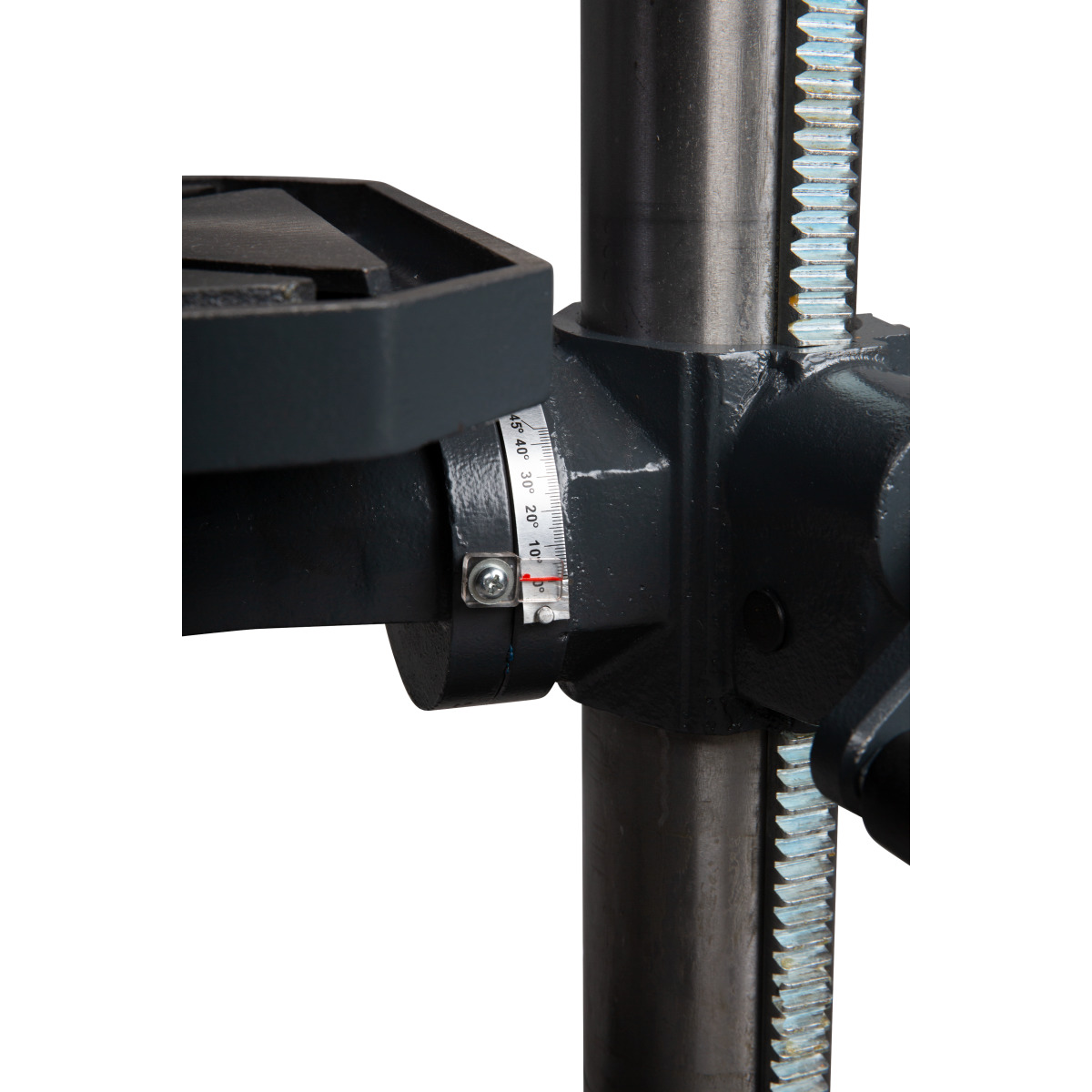

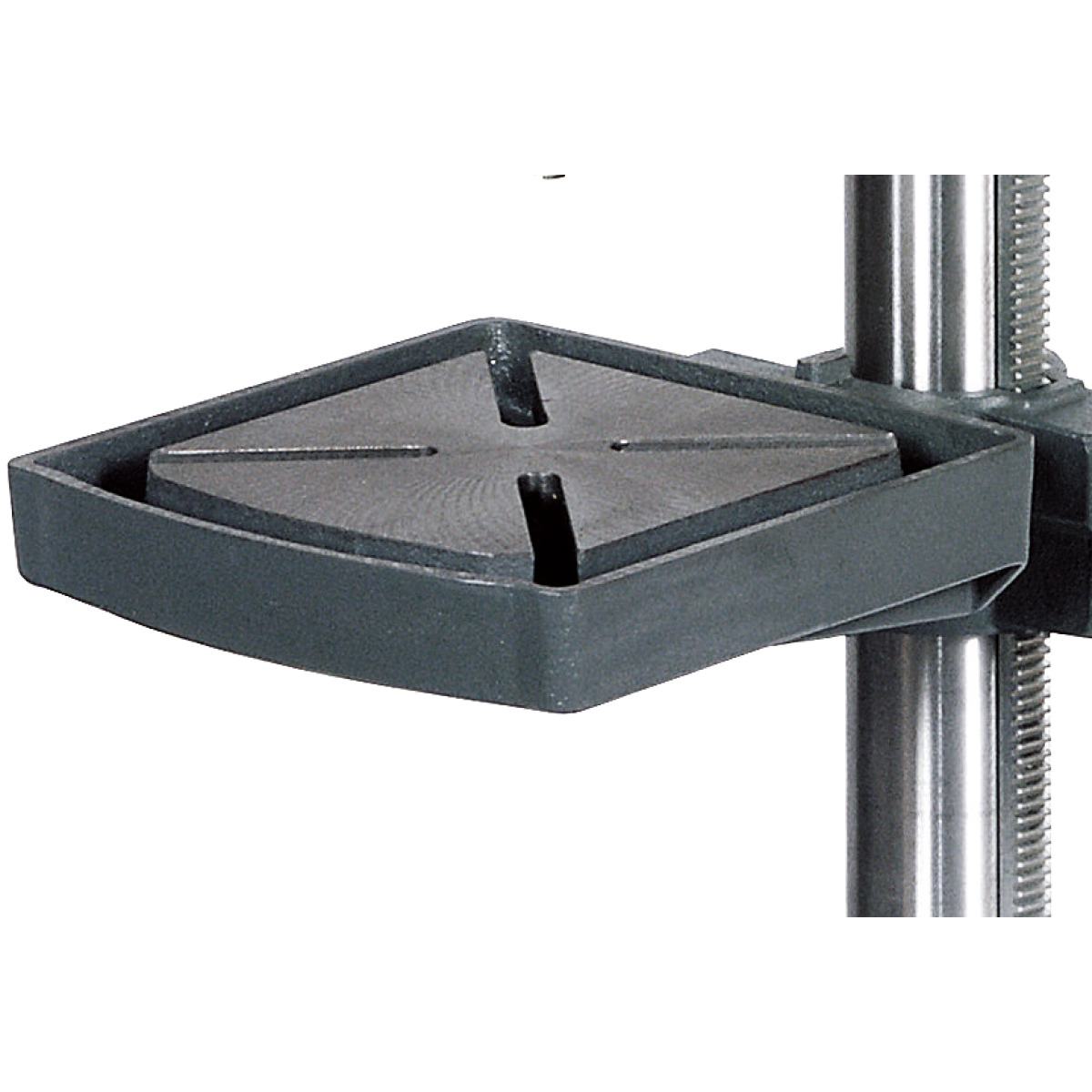

- Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T–Nuten und umlaufender Kühlwasserrinne

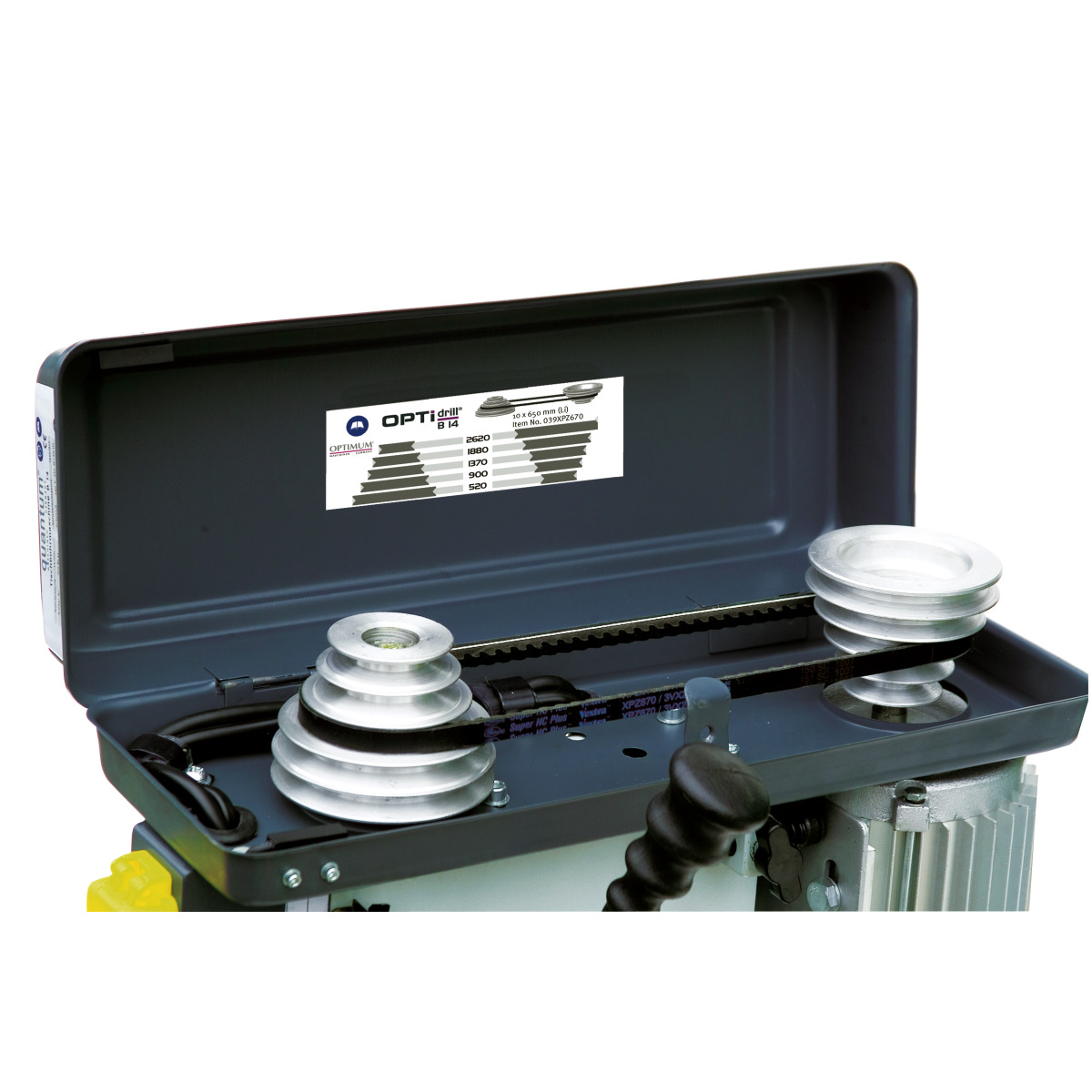

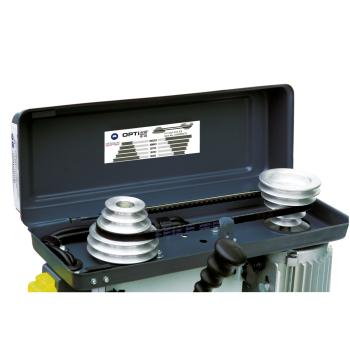

- Keilriemenabdeckung mit Sicherheitsschalter
- Aus einem Stück gegossener Aluminium– Druckguss–Pinolenhebel mit Softgrip–Griffen
- Separater Not–Halt–Schlagschalter
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten:
Abmessungen und Gewichte
- Länge (Produkt) ca.: 565 mm
- Breite/Tiefe (Produkt) ca.: 275 mm
- Höhe (Produkt) ca.: 840 mm
- Gewicht (Netto) ca.: 36.5 kg
Bohrleistung
- Bohrleistung Stahl (S235JR): 15.5 mm
- Dauerbohrleistung Stahl (S235JR): 12 mm
Bohrtisch
- Bohrtisch Arbeitsfläche Länge: 235 mm
- Bohrtisch Arbeitsfläche Breite: 220 mm
- Bohrtisch Art der T-Nuten: diagonal
- Bohrtisch T-Nuten Größe: 12 mm
- Abstand Spindel - Bohrtisch max.: 325 mm
Drehzahlbereich
- Drehzahlbereich: 680 - 2700 min¯¹
- Anzahl der Drehzahlbereiche: 5 Stufen
Elektrische Daten
- Anschlussspannung: 230 V
- Netzfrequenz: 50 Hz
Maschinenfuß
- Abstand Spindel - Maschinenfuß max.: 530 mm
- Maschinenfuß Arbeitsfläche Länge: 170 mm
- Maschinenfuß Arbeitsfläche Breite: 180 mm
- Maschinenfuß T-Nuten Größe: 14 mm
- Maschinenfuß T-Nuten Anzahl: 2
- Maschinenfuß T-Nuten Abstand: 148 mm
- Maschinenfuß Länge: 210 mm
- Maschinenfuß Breite: 215 mm
Spindel
- Pinolenhub: 65 mm
- Spindelaufnahme: MK 2
- Ausladung: 152 mm
Motor(en)
- Antriebsleistung Spindelmotor: 0,49 kW
Lieferumfang:
- Schnellspannbohrfutter 1 – 15,5 mm
- Morsekonus MK 2 (B 16)
- T–Nutensteine
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
