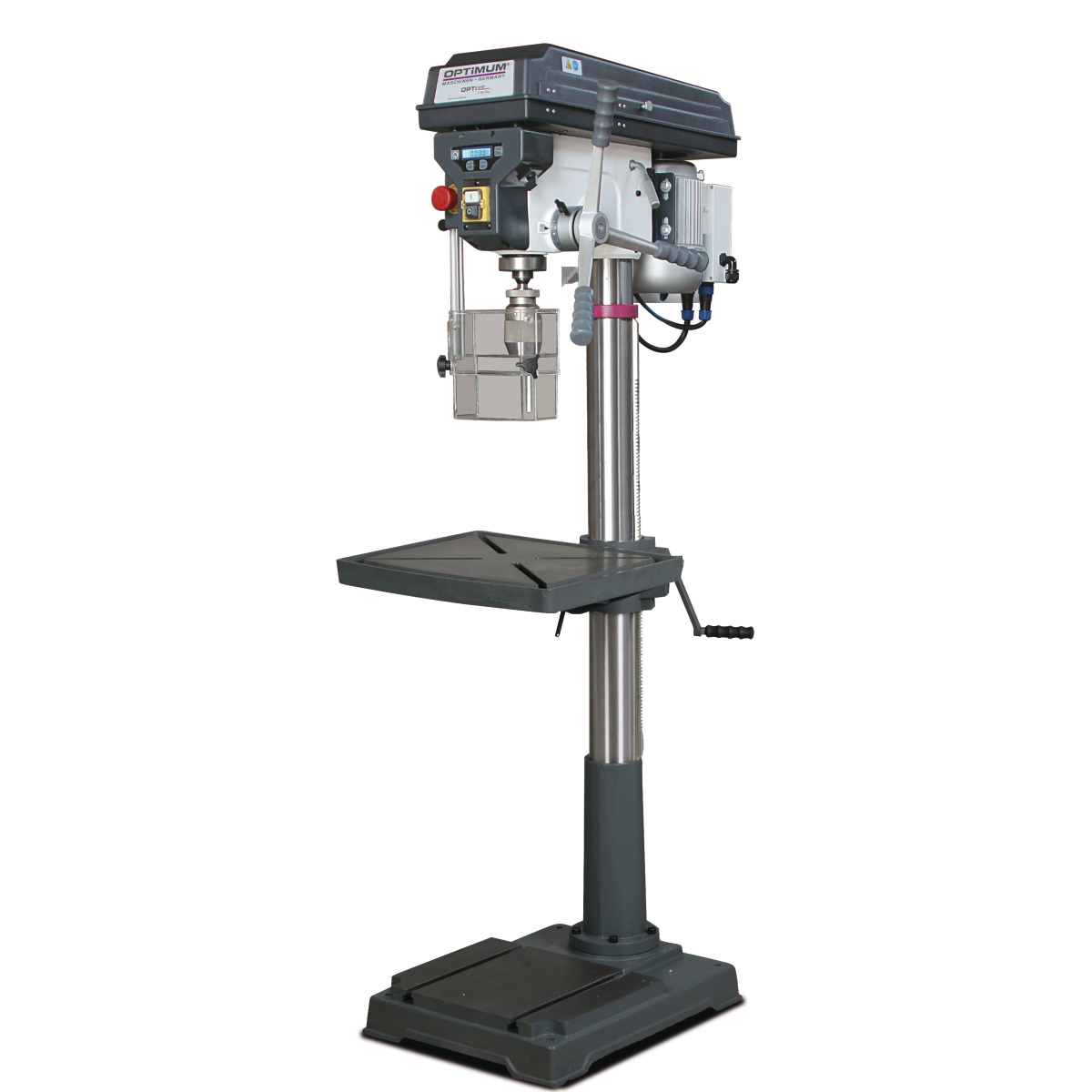

Optimum Säulenbohrmaschine OPTIdrill D 33Pro

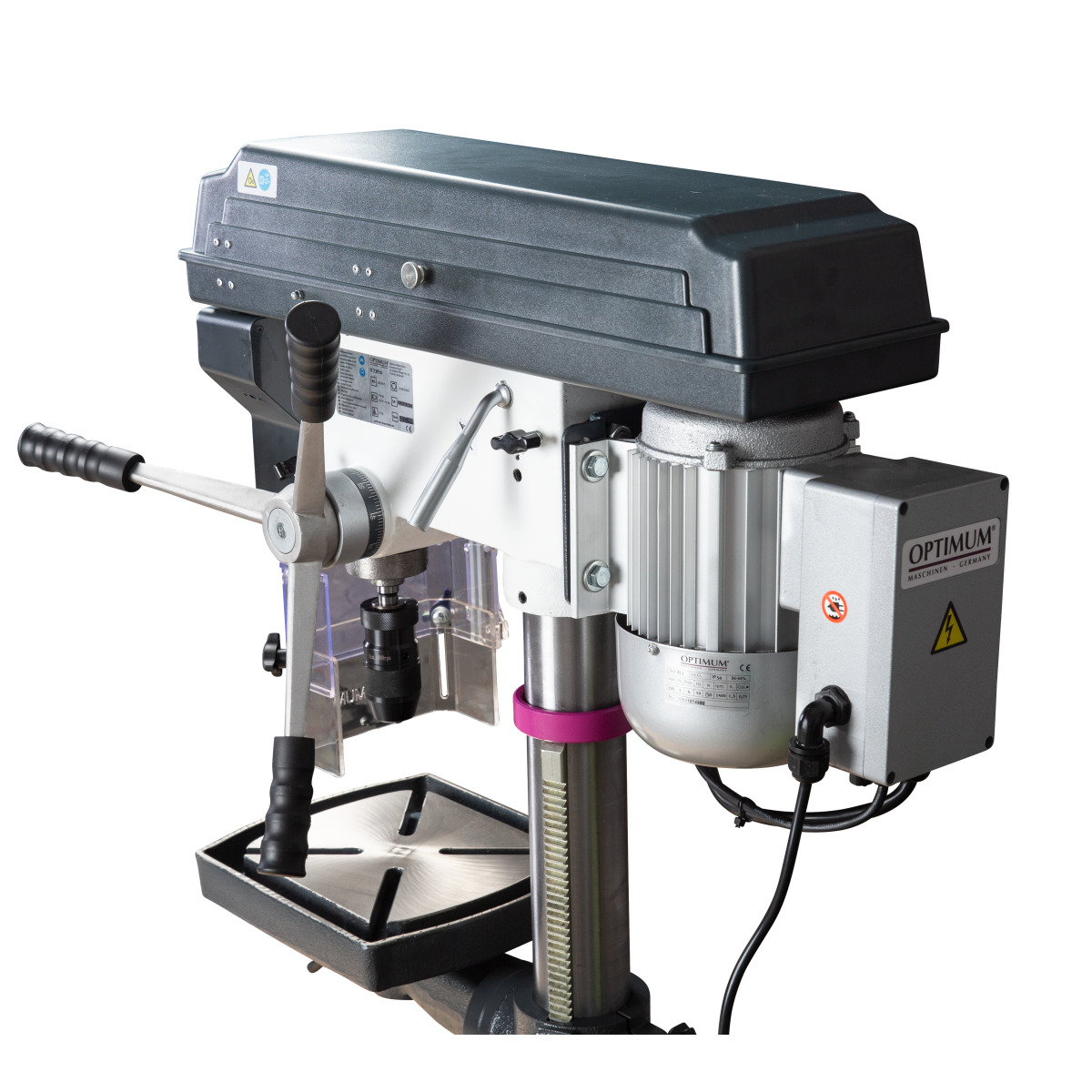

- Industriemotor
- Bedienungsfreundlicher Sicherheitsschalter nach IP 54

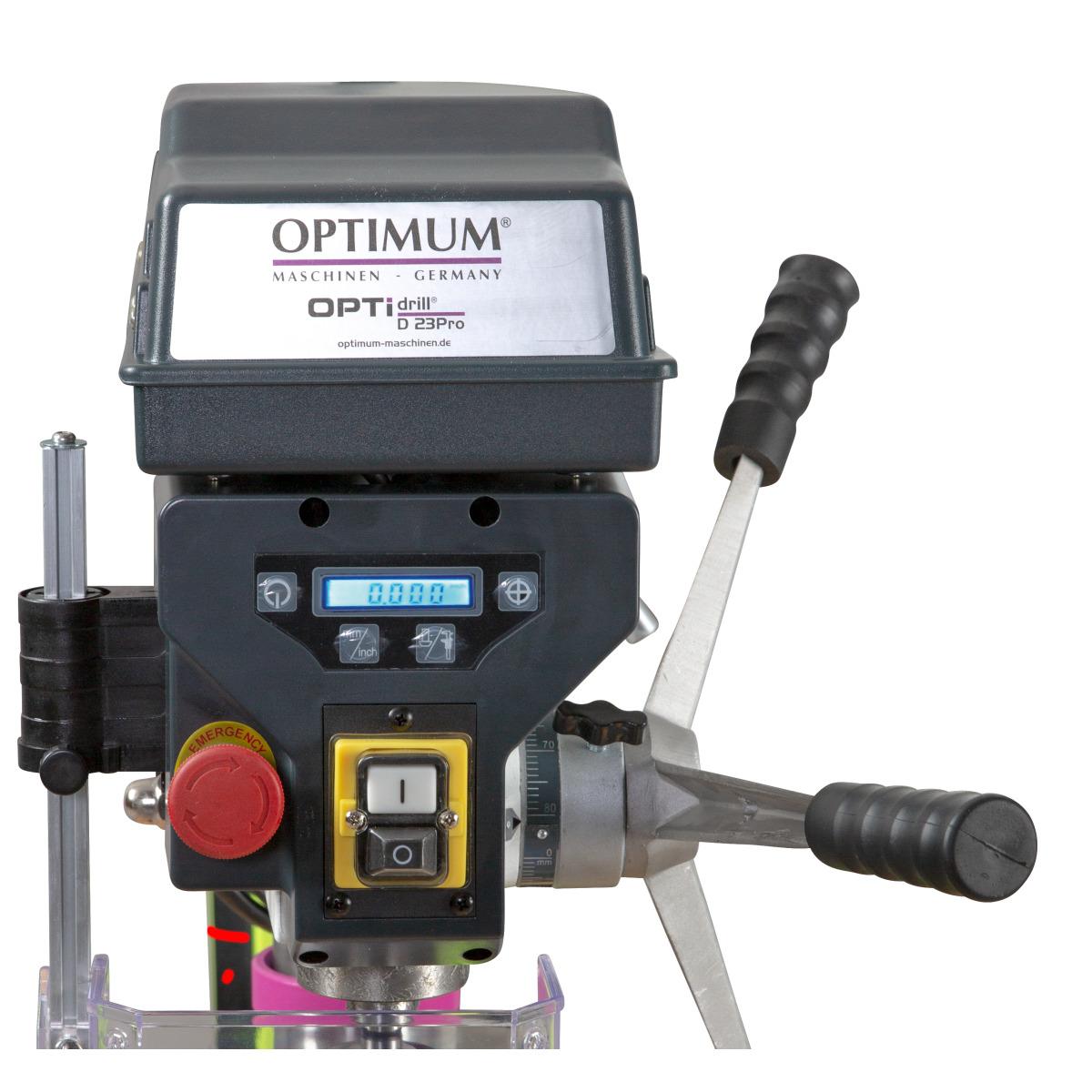

- Digitale Bohrtiefen- und Drehzahlanzeige im Gehäuse integriert
- Separater Not-Halt-Schlagschalter
- Präzisions-Spindelbohrung
- Sicherheitselektrik in 24 V Gleichspannung
- Garantierte Rundlaufgenauigkeit kleiner als 0,02 mm in der Bohrpinole gemessen
- Bohrspindel mit Präzisionskugellagern
- Hochwertiges Schnellspannbohrfutter
- Digitaler Tiefenmesser

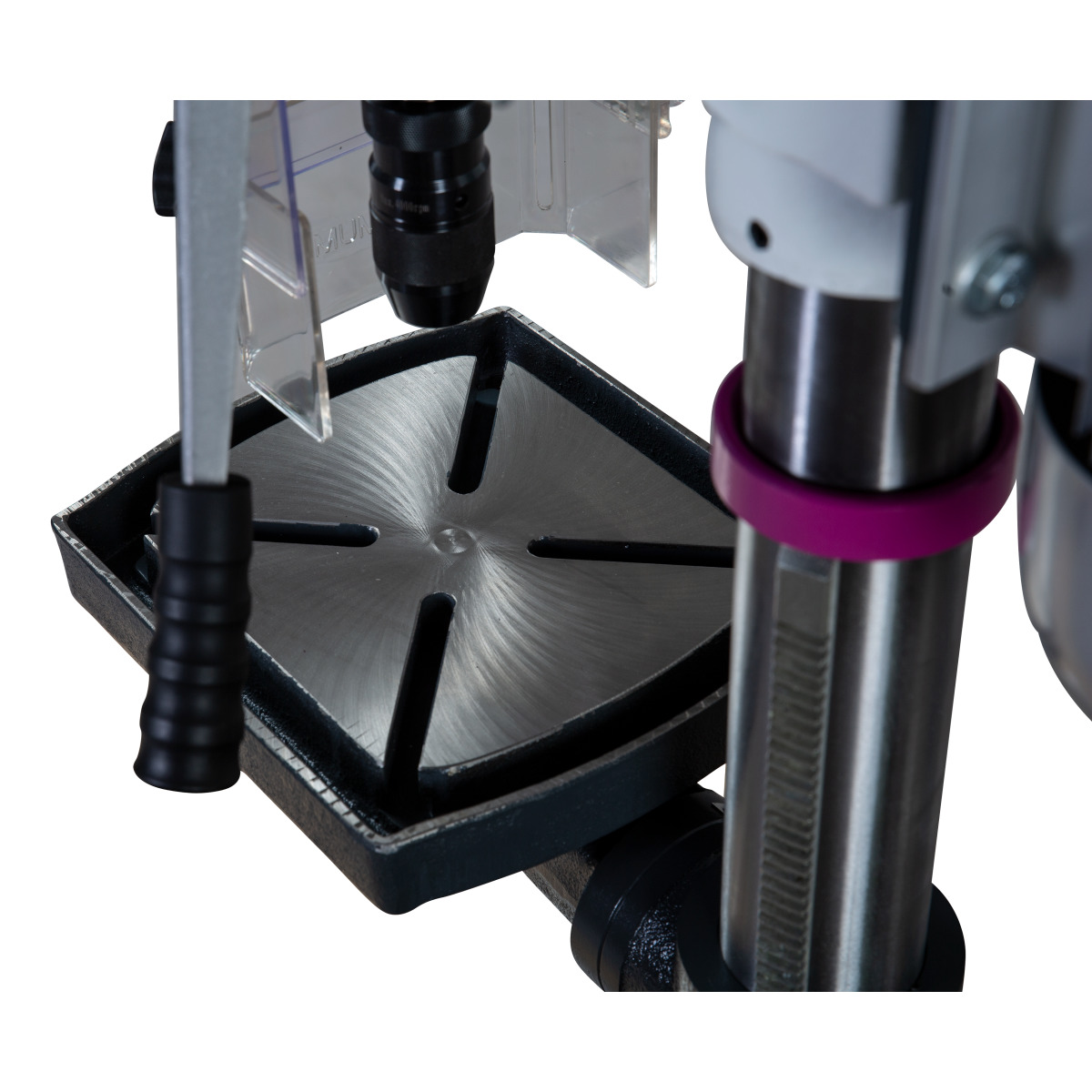

- Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufender Kühlwasserrinne
- Keilriemenabdeckung mit Sicherheitsschalter
- Aus einem Stück gegossener Aluminium-Druckguss-Pinolenhebel mit Softgrip-Griffen
- Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter
- Schwere Ausführung der gesamten Maschine
Ab D 23 Pro

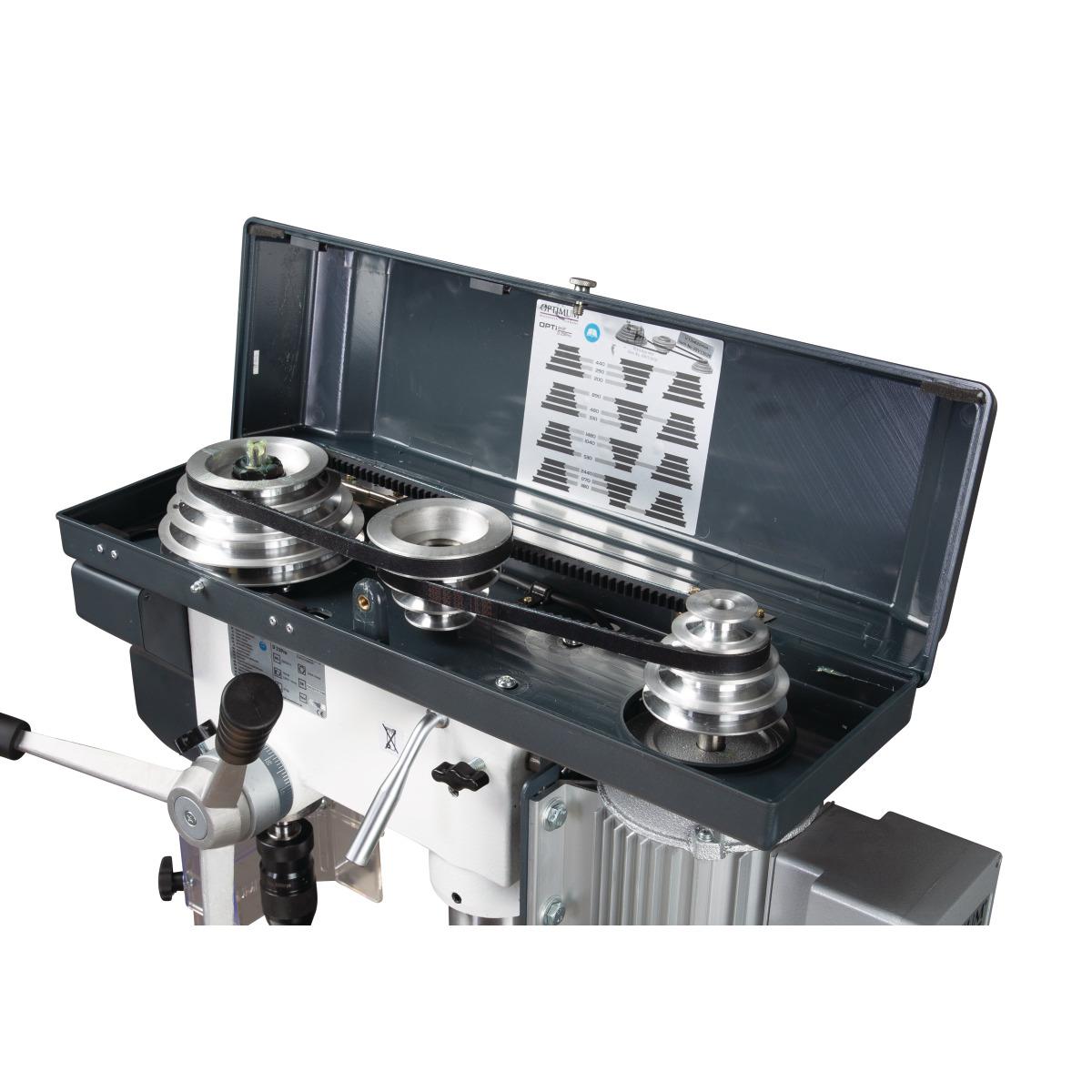

- GATES Qualitätsriemen
Ab D 23 Pro / 400 V
- Rechts-/Linkslauf
D 33Pro
- Massive, groß dimensionierte Grundplatte mit T-Nuten, rückseitig stark verrippt
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten:
Abmessungen und Gewichte
- Länge (Produkt) ca.: 915 mm
- Säulendurchmesser: 92 mm
- Breite/Tiefe (Produkt) ca.: 450 mm
- Höhe (Produkt) ca.: 1705 mm
- Gewicht (Netto) ca.: 137 kg
Bohrleistung
- Bohrleistung Stahl (S235JR): 30 mm
- Dauerbohrleistung Stahl (S235JR): 25 mm
Bohrtisch
- Bohrtisch Arbeitsfläche Länge: 475 mm
- Bohrtisch Arbeitsfläche Breite: 425 mm
- Bohrtisch T-Nuten Größe: 14 mm
- Bohrtischdrehung: 360 °
- Bohrtischneigung: 45 °
- Abstand Spindel - Bohrtisch max.: 695 mm
Drehzahlbereich
- Drehzahlbereich: 120 - 1810 min¯¹
- Anzahl der Drehzahlbereiche: 9 Stufen
Elektrische Daten
- Leistung Antriebsmotor: 1,1 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Maschinenfuß
- Abstand Spindel - Maschinenfuß max.: 1180 mm
- Maschinenfuß Arbeitsfläche Länge: 410 mm
- Maschinenfuß Arbeitsfläche Breite: 325 mm
- Maschinenfuß T-Nuten Größe: 16 mm
- Maschinenfuß T-Nuten Anzahl: 2
- Maschinenfuß T-Nuten Abstand: 250 mm
Spindel
- Pinolenhub: 120 mm
- Spindelaufnahme: MK 4
- Ausladung: 254 mm
Lieferumfang:
- Schnellspannbohrfutter 1 - 16 mm
- Morsekonus MK 4/B16
- T-Nutensteine
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
