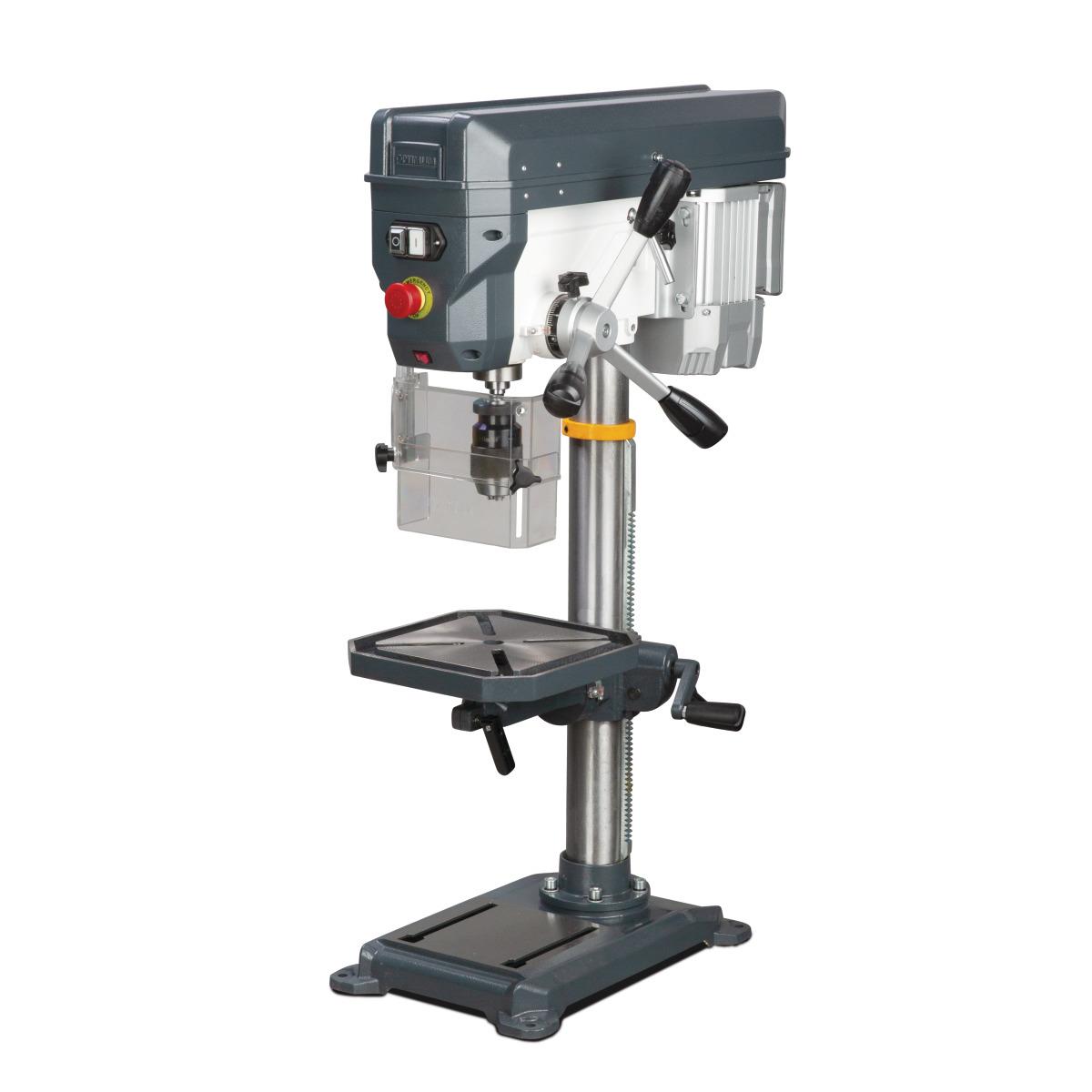

Optimum Tischbohrmaschine OPTIdrill DQ 22 (400V)

• Separater Not-Halt-Schlagschalter

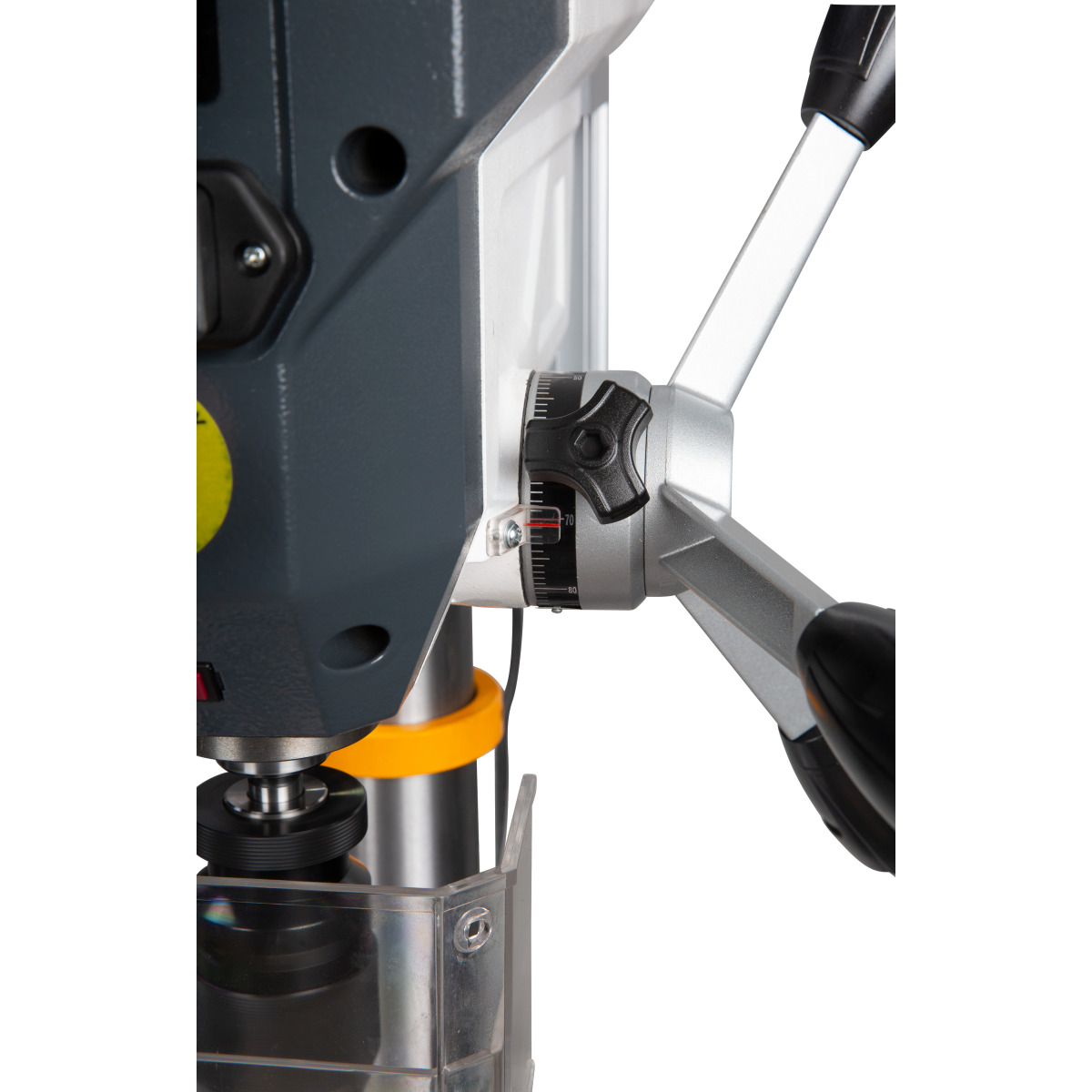

• Messskala für Bohrtiefe
• Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufender Kühlwasserrinne

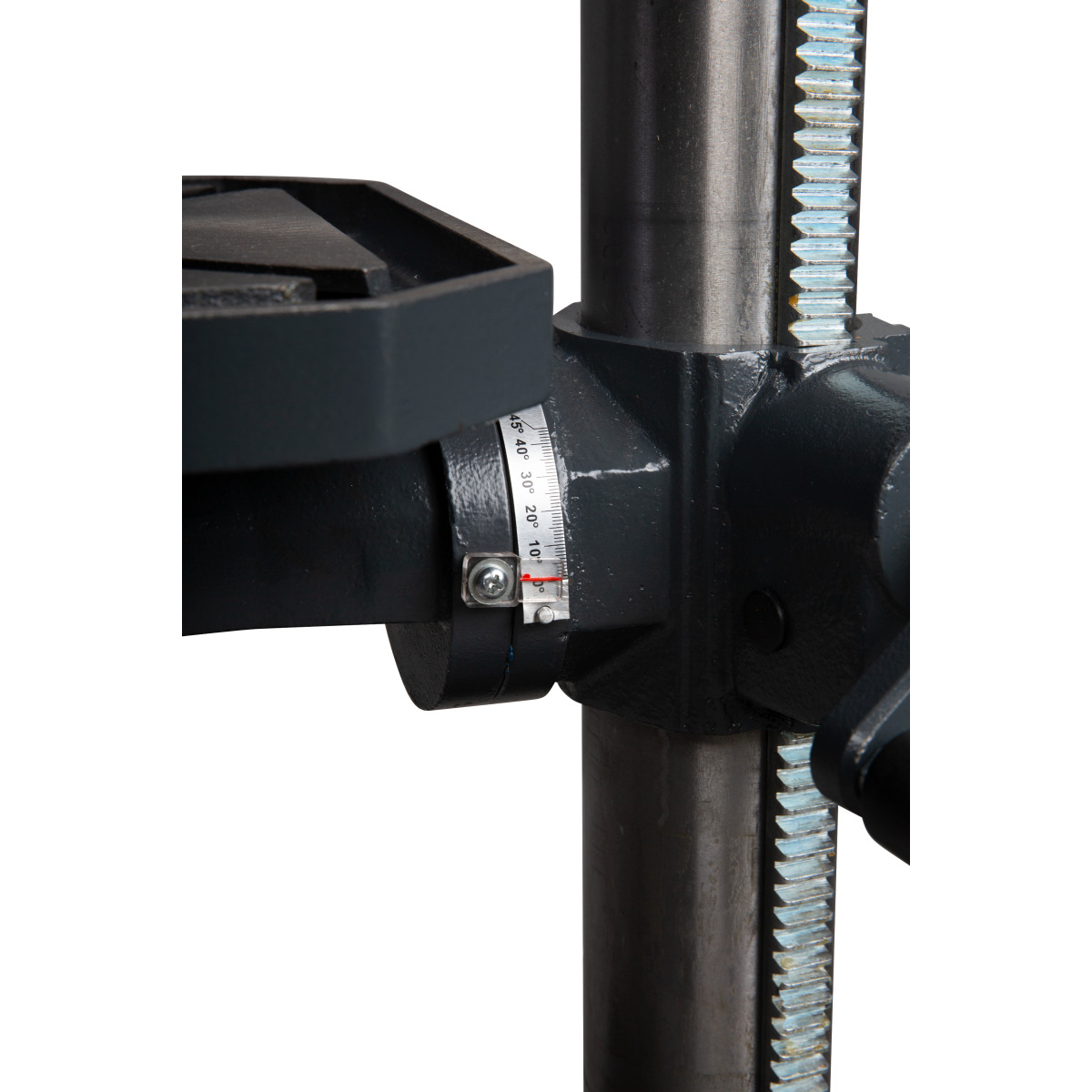

• Bohrtisch ± 45° neigbar und 360° drehbar
• Aus einem Stück gegossener Aluminium- Druckguss-Pinolenhebel mit Softgrip-Griffen
• Präzisions-Spindelbohrung
• Sicherheitselektrik in 24 V Gleichspannung
• Garantierte Rundlaufgenauigkeit kleiner als 0,03 mm in der Bohrpinole gemessen
• Bohrspindel mit Präzisionskugellagern

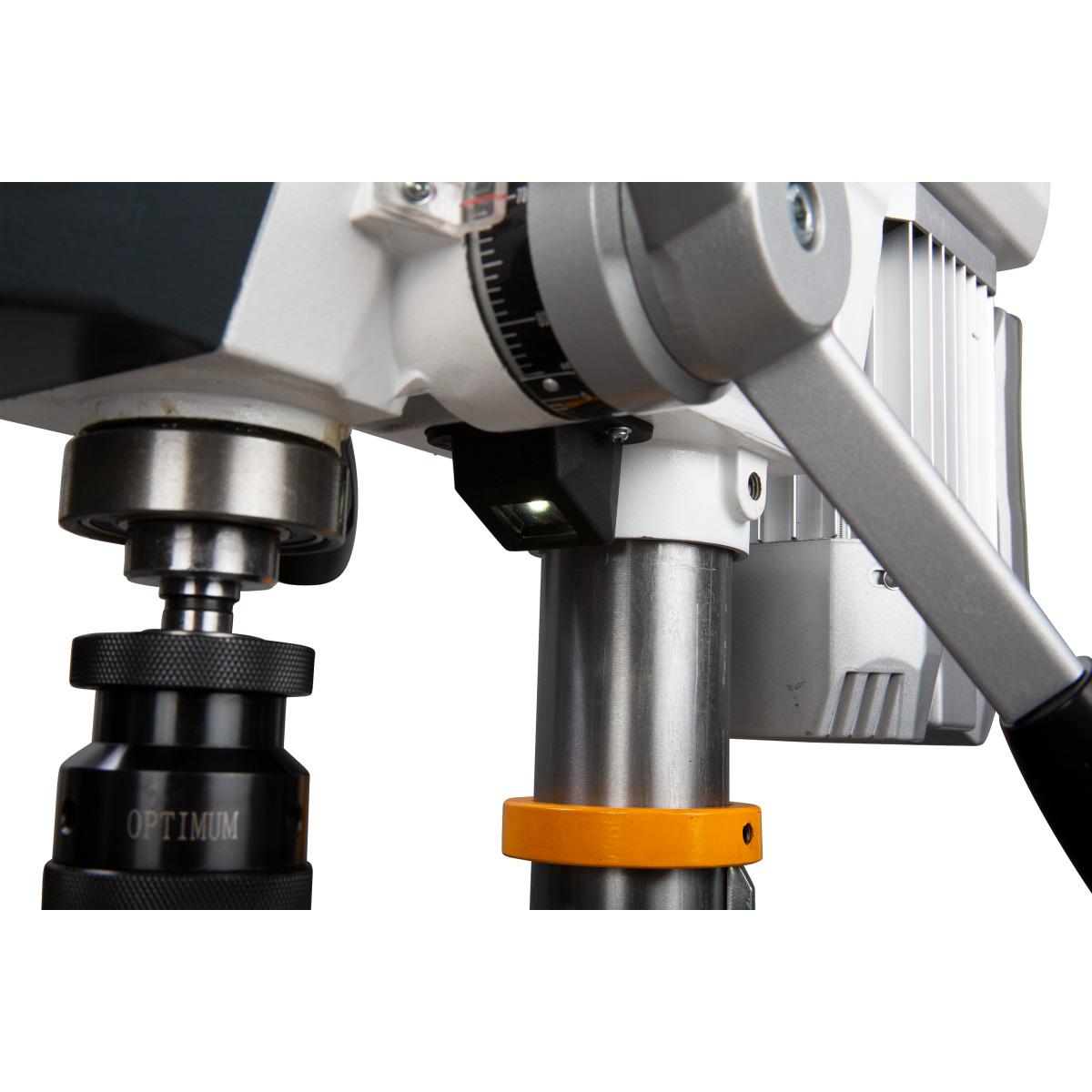

• Hochwertiges Schnellspannbohrfutter

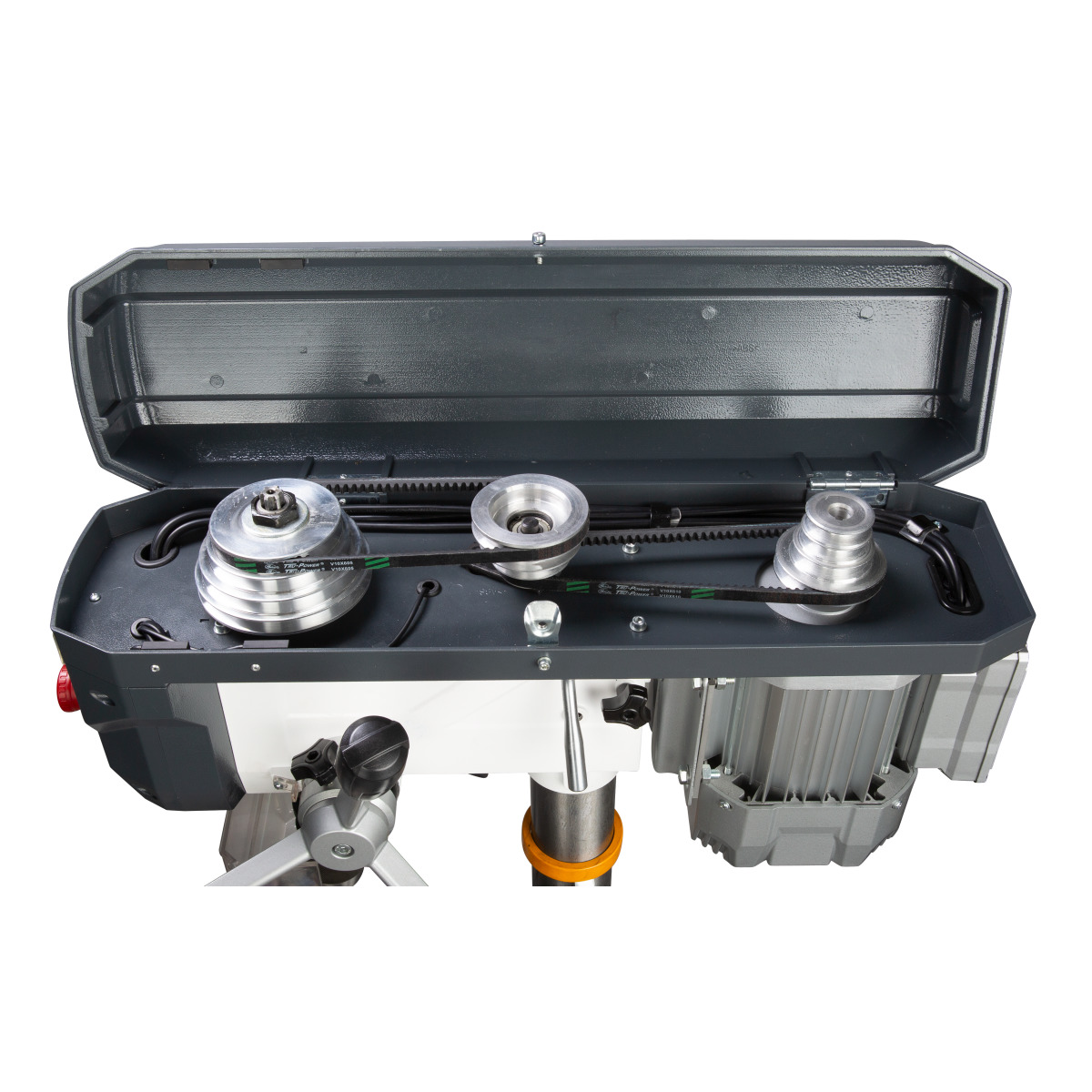

• GATES Qualitätsriemen
• Groß dimensionierte Grundplatte mit T-Nuten, rückseitig stark verrippt
• Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter
• Rechts-/Linkslauf

Abmessungen und Gewichte

• Länge (Produkt) ca.: 700 mm
• Säulendurchmesser: 70 mm
• Breite/Tiefe (Produkt) ca.: 351 mm
• Höhe (Produkt) ca.: 1006 mm
• Gewicht (Netto) ca.: 41.7 kg

Bohrleistung

• Bohrleistung Stahl (S235JR): 20 mm
• Dauerbohrleistung Stahl (S235JR): 16 mm

Bohrtisch

• Bohrtisch Arbeitsfläche Länge: 270 mm
• Bohrtisch Arbeitsfläche Breite: 270 mm
• Bohrtisch Art der T-Nuten: diagonal
• Bohrtisch T-Nuten Größe: 14 mm
• Bohrtisch T-Nuten Anzahl: 2
• Bohrtischdrehung: 360 °
• Bohrtischneigung: 45 °
• Traglast Bohrtisch: 15 kg
• Abstand Spindel - Bohrtisch max.: 460 mm

Drehzahlbereich

• Drehzahlbereich: 300 - 2300 min¯¹
• Anzahl der Drehzahlbereiche: 12 Stufen

Elektrische Daten

• Leistung Antriebsmotor: 0,55 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Maschinenfuß

• Abstand Spindel - Maschinenfuß max.: 639 mm
• Maschinenfuß Arbeitsfläche Länge: 191 mm
• Maschinenfuß Arbeitsfläche Breite: 187 mm

Spindel

• Pinolenhub: 85 mm
• Spindelaufnahme: MK 2
• Ausladung: 169 mm

Lieferumfang:

• Schnellspannbohrfutter 1 - 16 mm
• Morsekonus MK 2/B16
• T-Nutensteine
