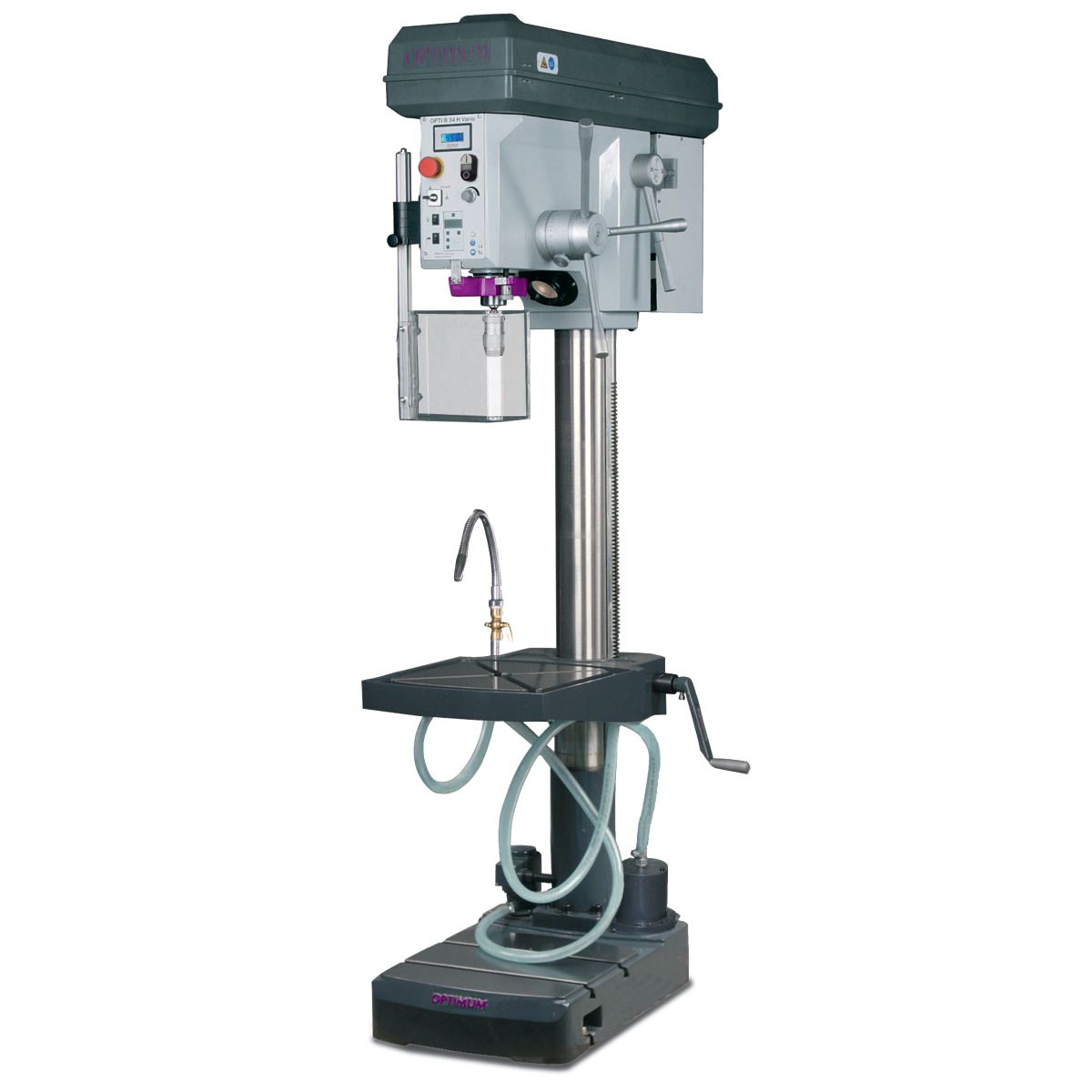

Optimum Säulenbohrmaschine OPTIdrill B 34HV

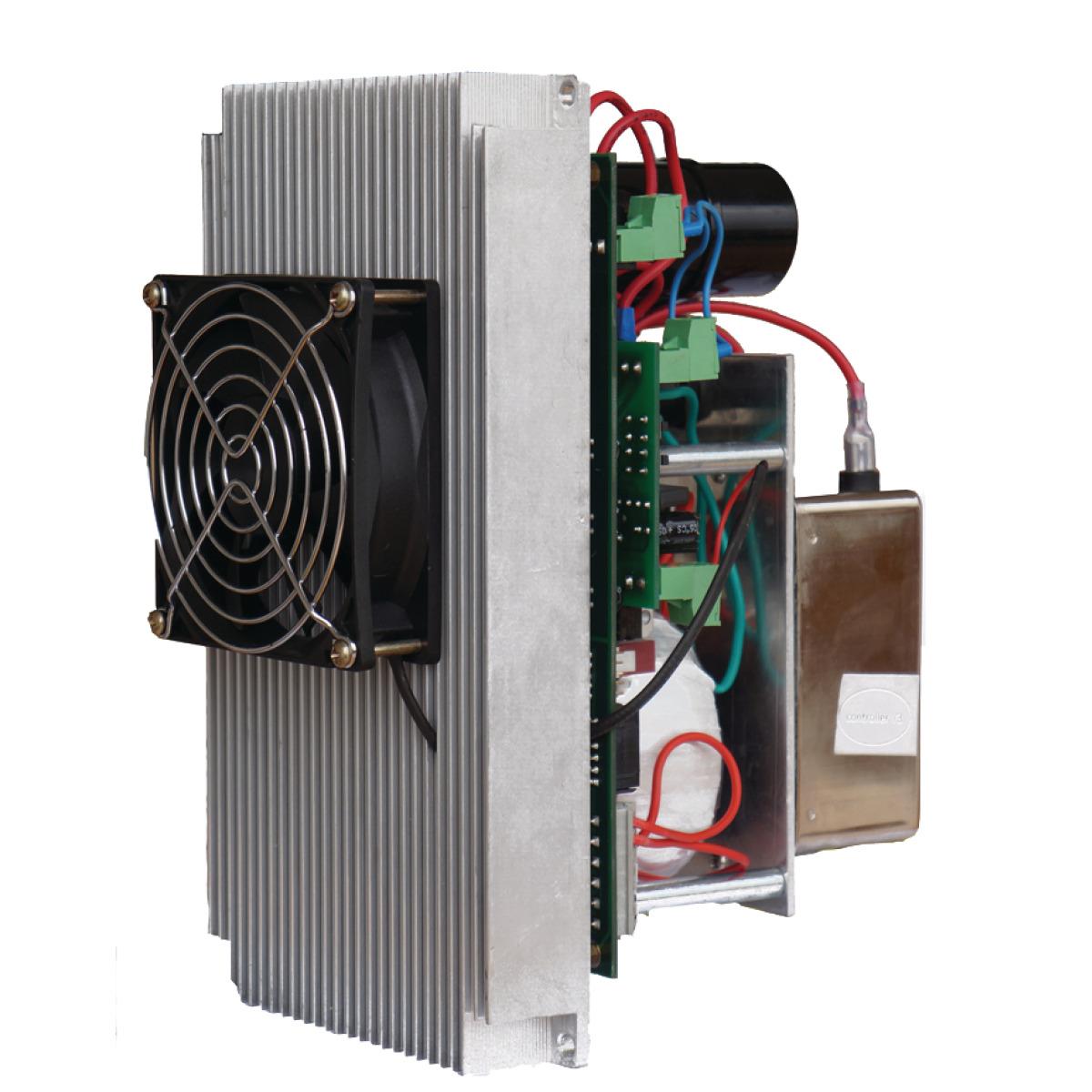

- Leistungsstarker Brushless-Antrieb mit besonders ruhiger Lauf, sowie hohes Leistungsvermögen mit annähernd konstantes Drehmoment über den gesamten Drehzahlbereich
- Beste Kraftübertragung durch Aluminium-Riemenscheiben in Verbindung mit gezahntem GATES Qualitätskeilriemen
- Hohe Laufruhe dank geschliffenem Vielzahn-Mitnehmer
- Rundlaufgenauigkeit garantiert kleiner als 0,015 mm in der Bohrpinole gemessen
- Separater Not-Halt-Schlagschalter

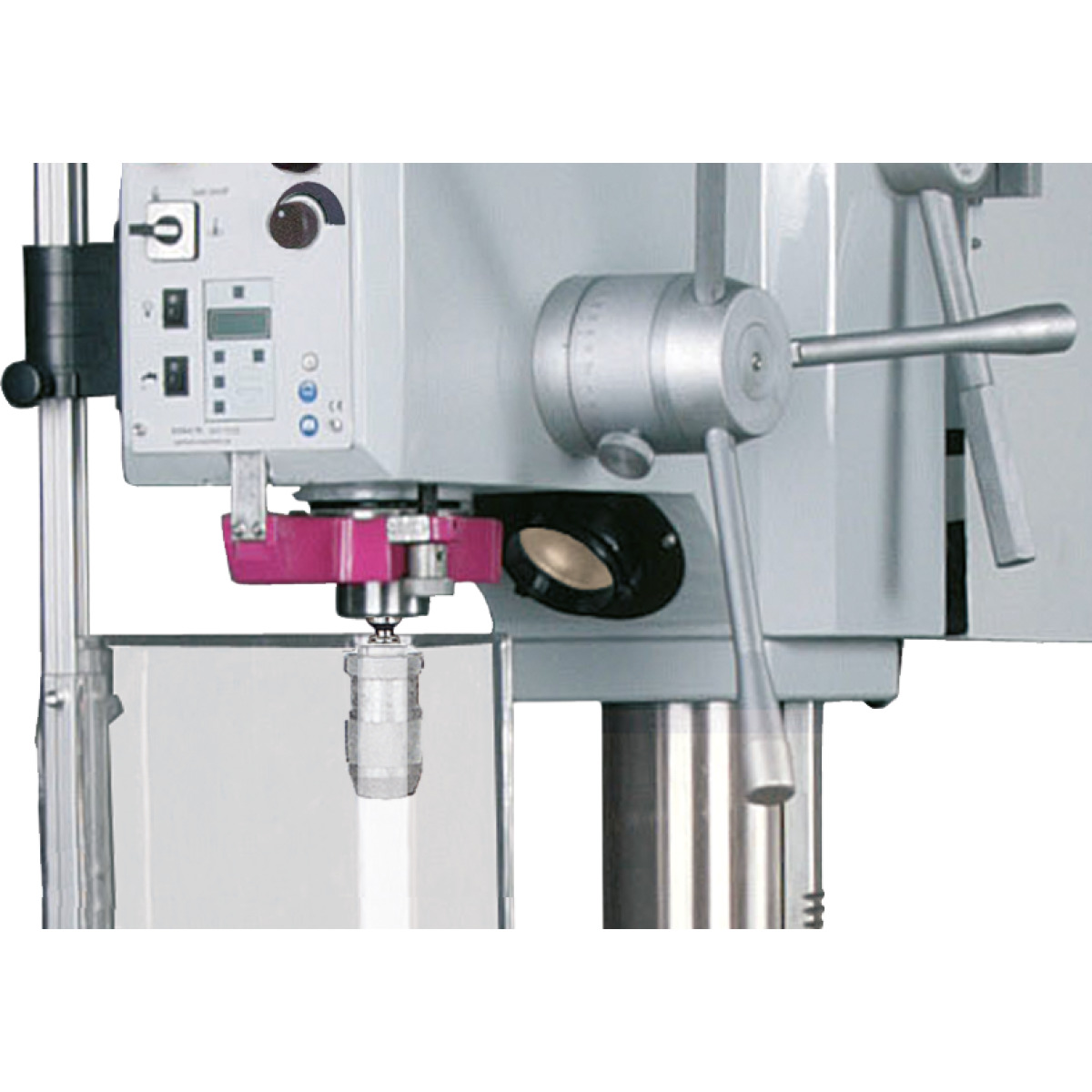

- Digitale Drehzahlanzeige im Gehäuse integriert
- Hochwertiges OPTIMUM Schnellspannbohrfutter serienmäßig
- Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter für größtmöglichen Schutz des Anwenders
- Aus einem Stück gegossener, langer und ergonomischer Aluminium-Druckguss-Pinolenhebel (B 24HV mit Softgrip-Griffen)

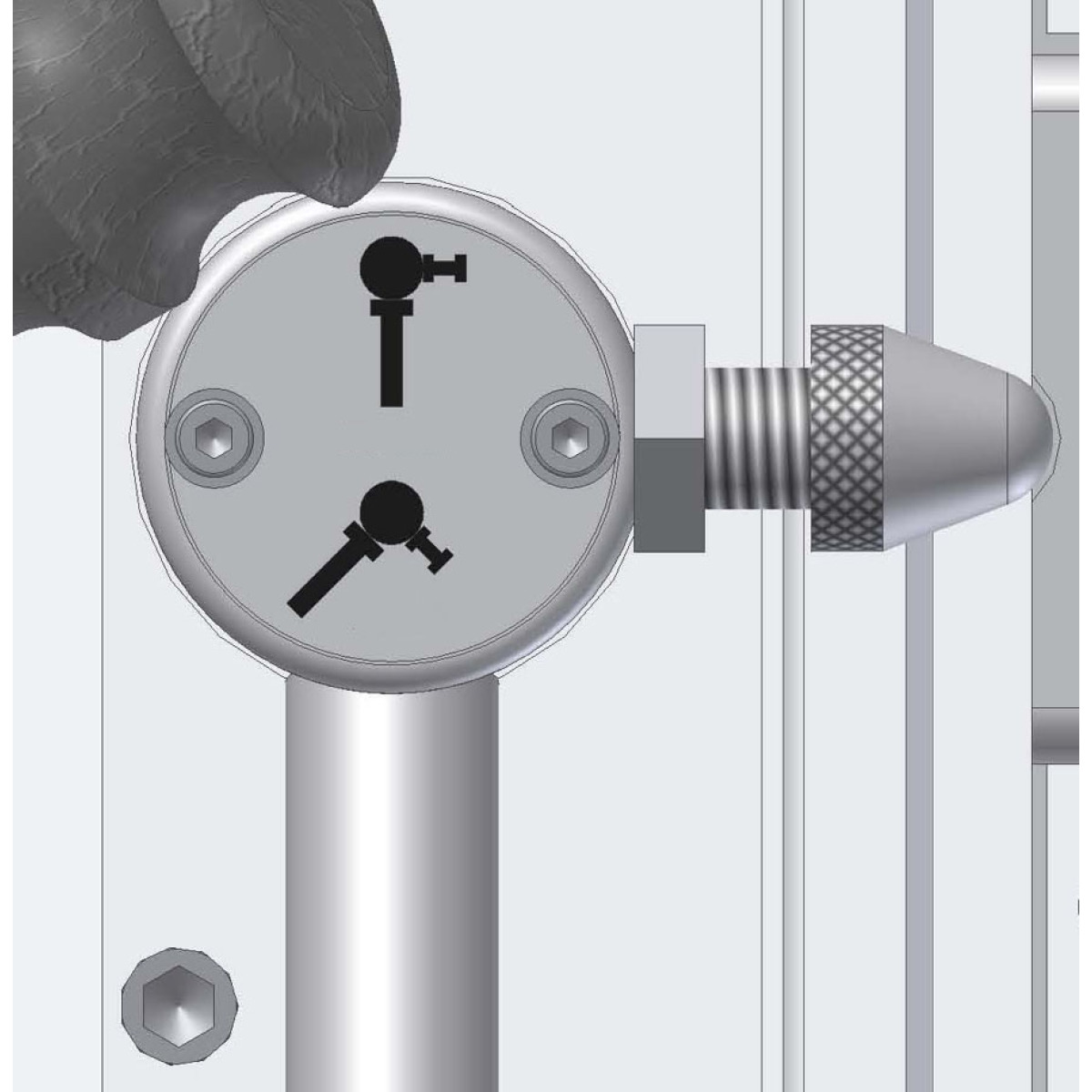

- Bohrtiefenanschlag
- Keilriemenabdeckung mit Sicherheitsschalter
- Keilriemenspanneinrichtung
- Rechts-/Linkslauf
- Maschinenleuchte im Bohrkopf integriert
- Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten, 360° drehbar und umlaufender Kühlwasserrinne
- Dickwandige Gusssäule für hohe Kraftaufnahme und Stabilität
- Massive Grundplatte, groß dimensioniert und rückseitig stark verrippt
- Pinolenhebel aus Stahl
- Kühlmitteleinrichtung
- Spänefilter gemäß Maschinenrichtlinie
- Leichter Werkzeugwechsel durch integrierten Austreiber
- Pinolenhub 160 mm

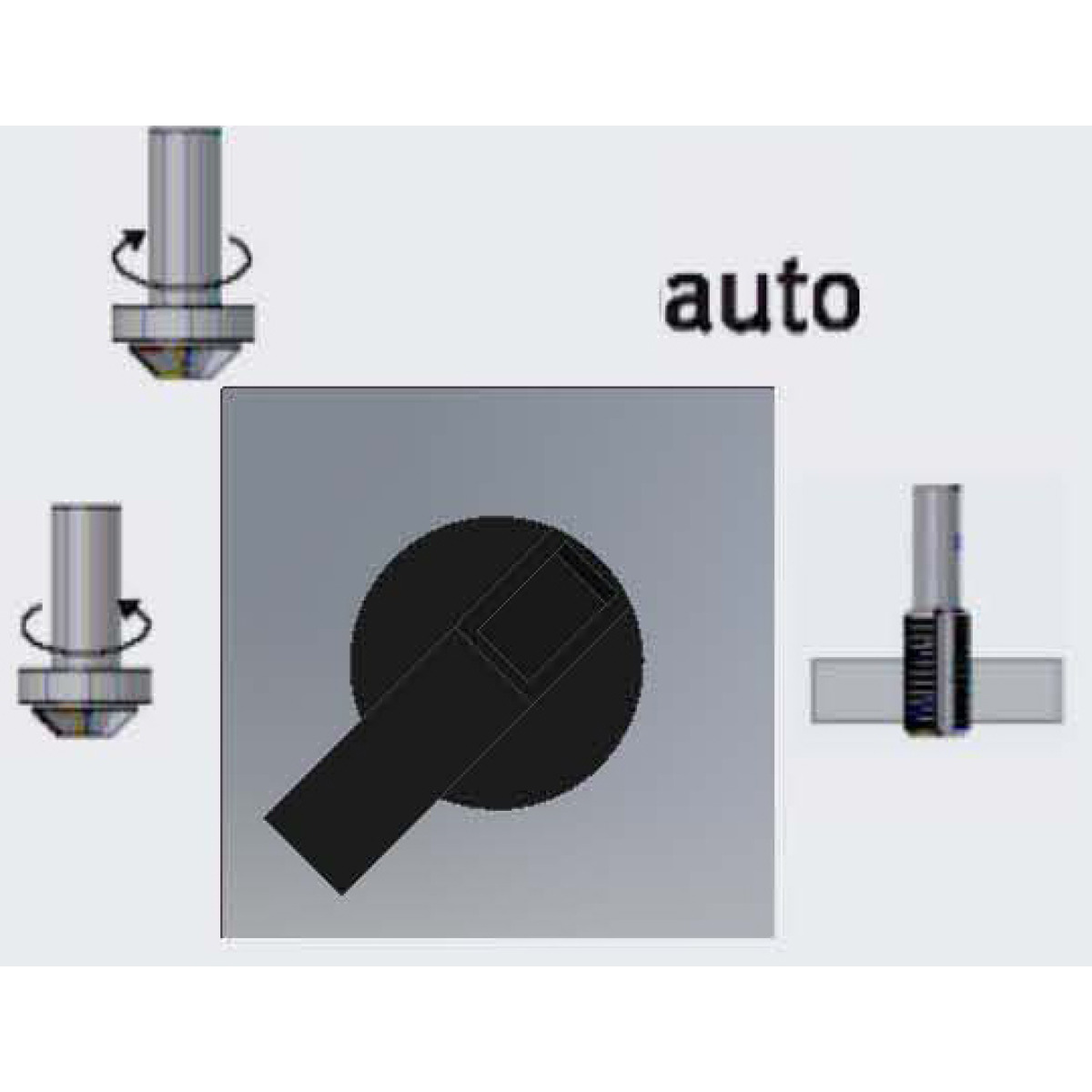

- Gewindeschneidfunktion
- Digitaler Tiefenmesser
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten:
Abmessungen und Gewichte
- Länge (Produkt) ca.: 918 mm
- Säulendurchmesser: 115 mm
- Breite/Tiefe (Produkt) ca.: 595 mm
- Höhe (Produkt) ca.: 1930 mm
- Gewicht (Netto) ca.: 275 kg
Bohrleistung
- Bohrleistung Stahl (S235JR): 34 mm
- Dauerbohrleistung Stahl (S235JR): 26 mm
- Gewindeschneiden Stahl (S235JR): M 16 x 2 mm
Bohrtisch
- Bohrtisch Arbeitsfläche Länge: 420 mm
- Bohrtisch Arbeitsfläche Breite: 400 mm
- Bohrtisch Art der T-Nuten: diagonal
- Bohrtisch T-Nuten Größe: 14 mm
- Bohrtischdrehung: 360 °
- Abstand Spindel - Bohrtisch max.: 790 mm
Drehzahlbereich
- Drehzahlbereich: 40 - 5000 min¯¹
- Anzahl der Drehzahlbereiche: 9 Stufen
- Steuerung der Drehzahlregelung: elektronisch regelbar
Elektrische Daten
- Gesamt Anschlusswert: 2,2 kW
- Anschlussspannung: 230 V
- Netzfrequenz: 50 Hz
Maschinenfuß
- Abstand Spindel - Maschinenfuß max.: 1275 mm
- Maschinenfuß Arbeitsfläche Länge: 390 mm
- Maschinenfuß Arbeitsfläche Breite: 390 mm
- Maschinenfuß T-Nuten Größe: 14 mm
- Maschinenfuß T-Nuten Anzahl: 2
- Maschinenfuß T-Nuten Abstand: 150 mm
Normen und Zulassungen
- Norm: DIN EN 55011
- EMV-Klasse: C3
Spindel
- Pinolenhub: 160 mm
- Spindelaufnahme: MK 4
- Ausladung: 285 mm
Motor(en)
- Kühlmittelpumpe Leistung Antriebsmotor: 40 W
Lieferumfang:
- OPTIMUM Qualitäts-Schnellspannbohrfutter (1 - 16 mm)
- Morsekonus MK 4/B16
- T-Nutensteine
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
