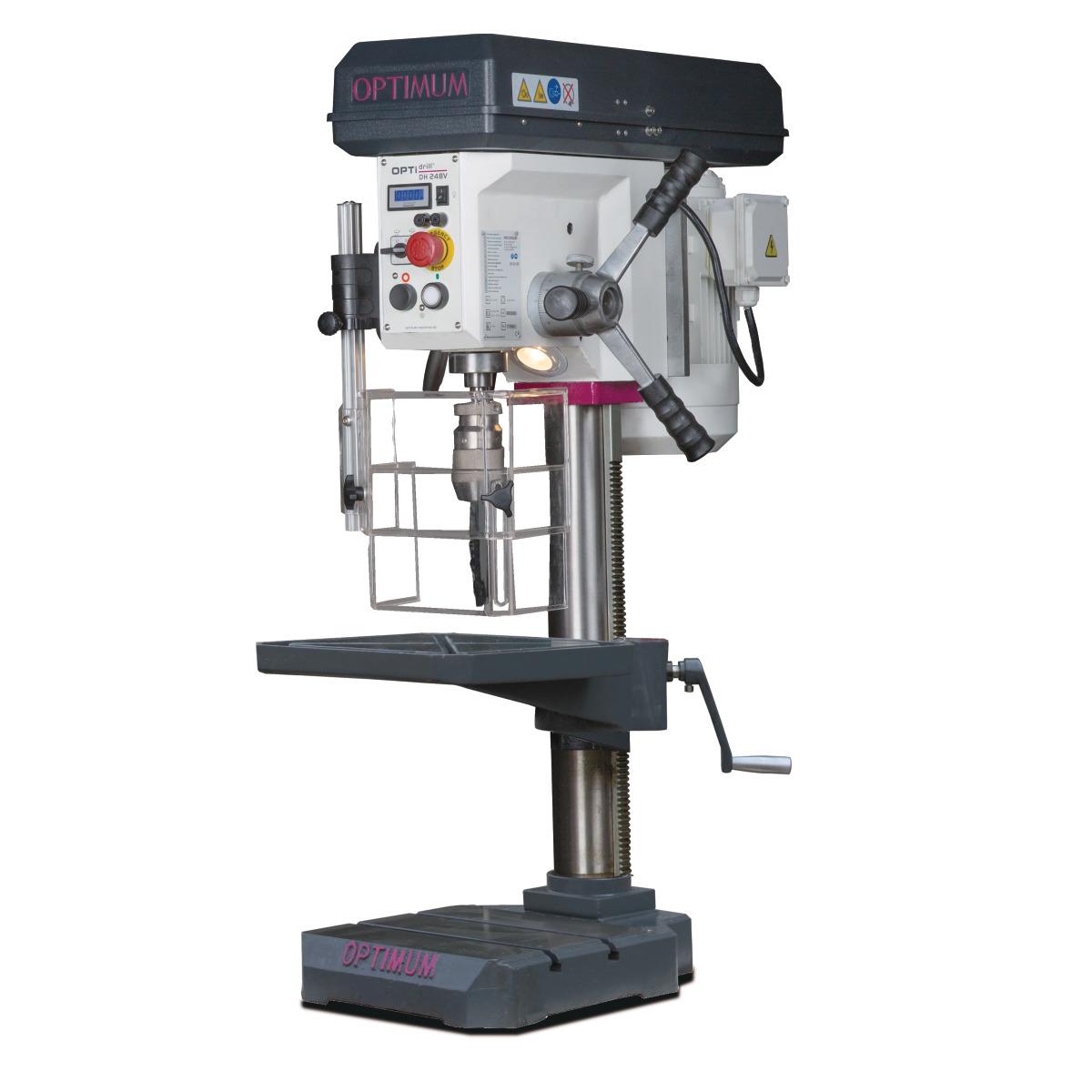

Optimum Tischbohrmaschine OPTIdrill DH 24BV

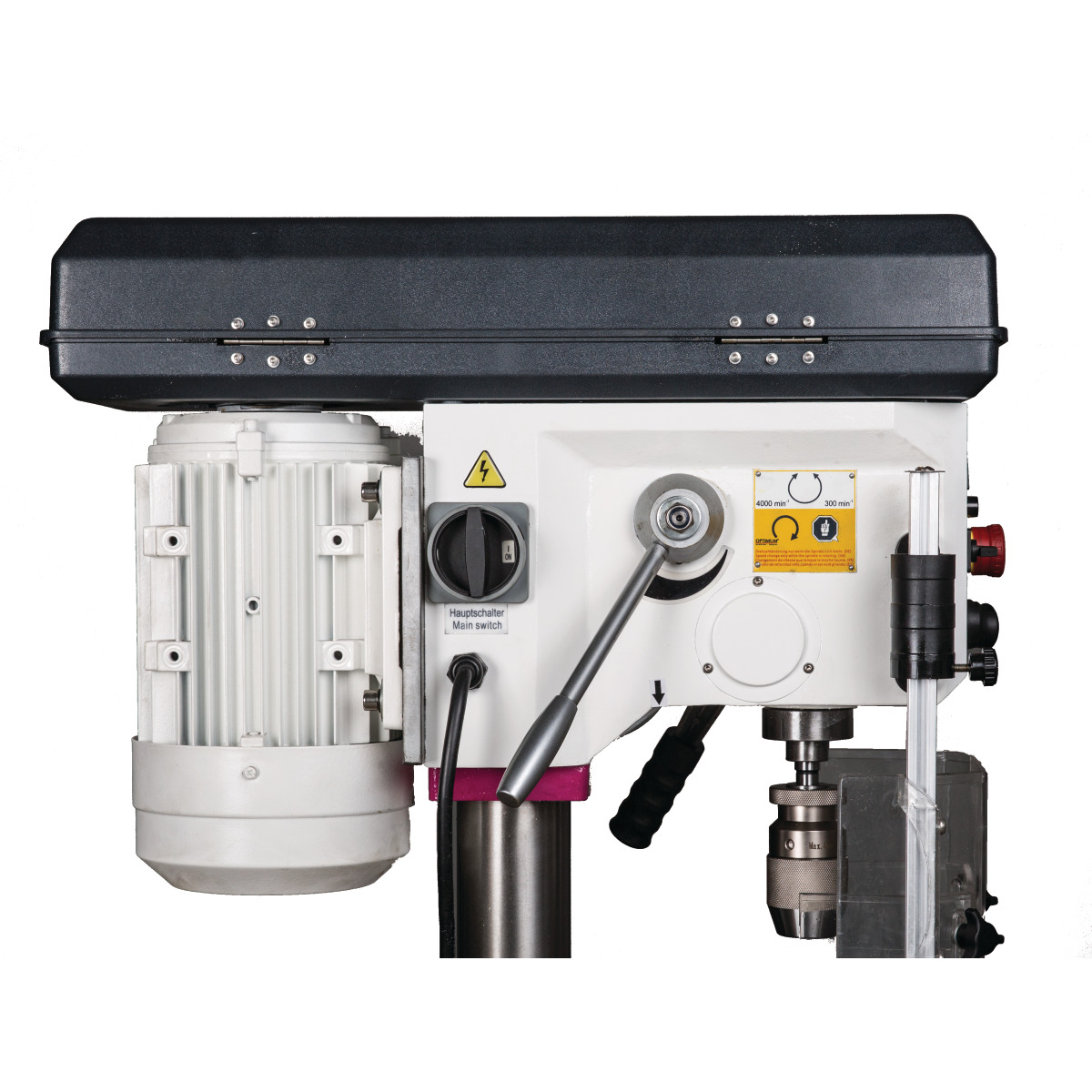

- Laufruhiger und leistungsstarker Elektromotor
- Zwei Geschwindigkeitsstufen
- Rechts-/Linkslauf

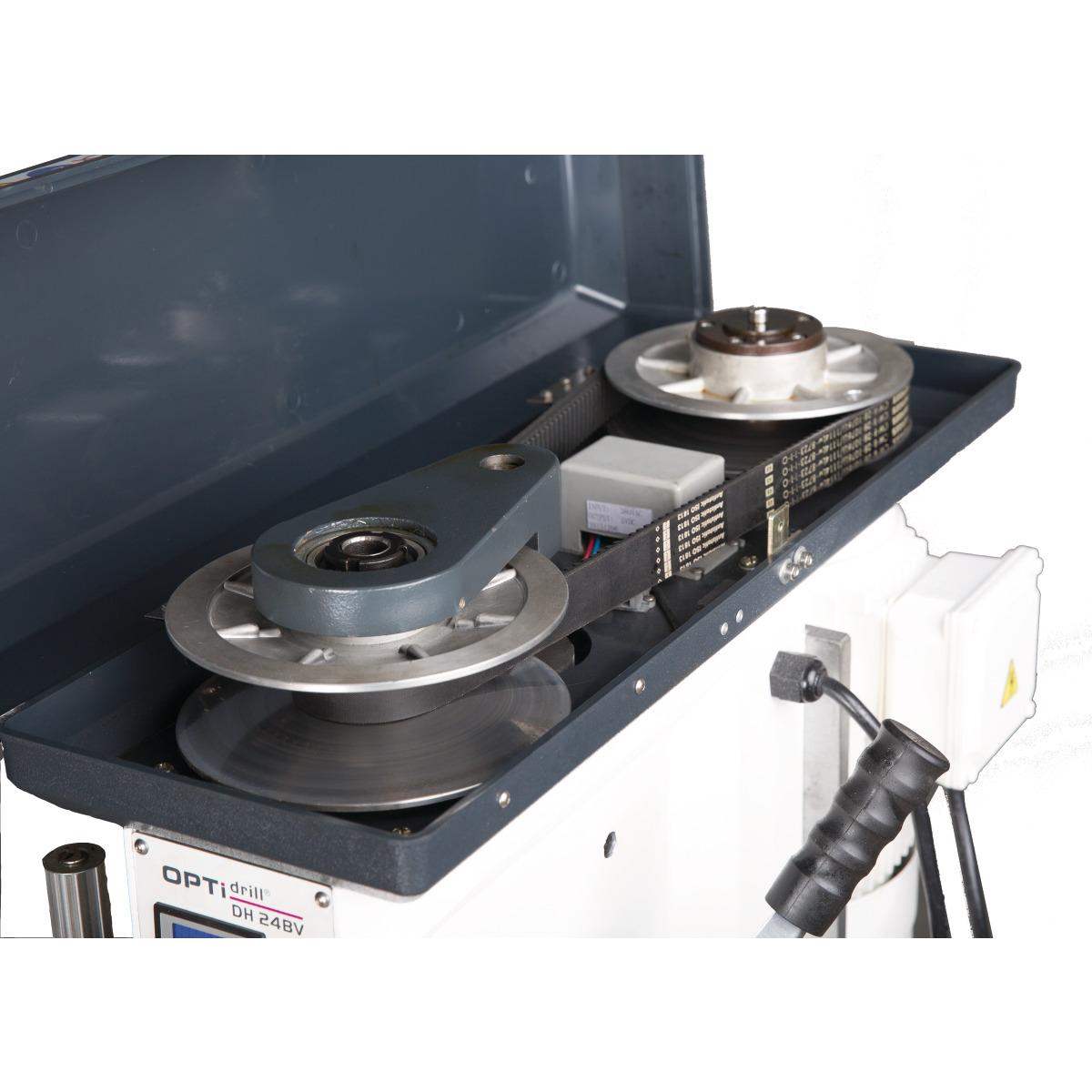

- Keilriemenabdeckung mit Sicherheitsschalter
- Digitale Drehzahlanzeige im Gehäuse integriert
- Rundlaufgenauigkeit garantiert kleiner als 0,015 mm in der Bohrpinole gemessen
- Höhenverstellbarer Futterschutz mit Mikroschalter für den größtmöglicher Schutz des Anwenders

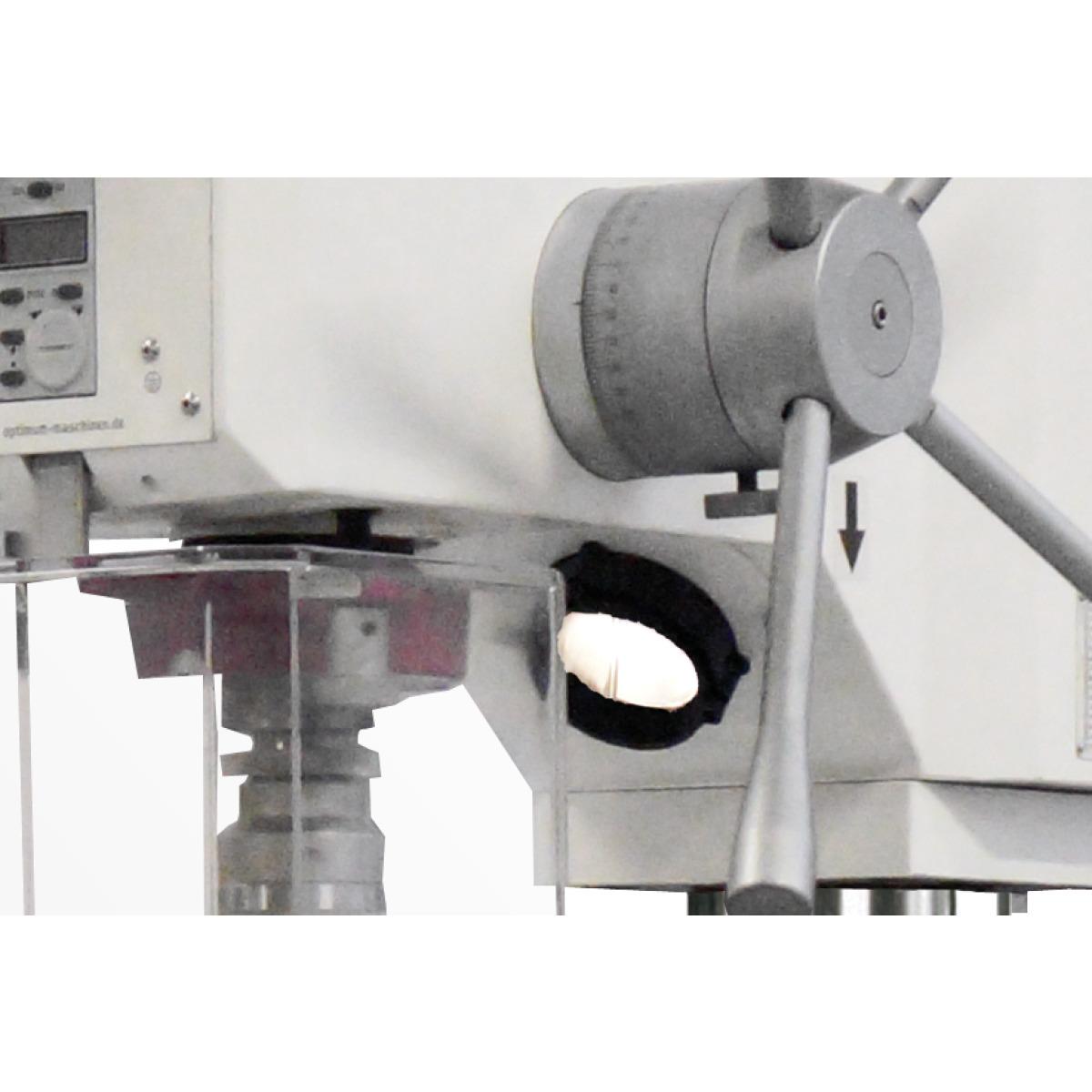

- Im Bohrkopf integrierte Maschinenleuchte
- Bohrspindel mit Präzisionskugellager
- Hochwertiges Schnellspannbohrfutter serienmäßig
- Präzise gearbeiteter Bohrtisch mit diagonal verlaufenden T-Nuten, 360° drehbar mit umlaufender Kühlwasserrinne
- Dickwandige Gusssäule für hohe Kraftaufnahme und Stabilität
- Massive Grundplatte, groß dimensioniert rückseitig stark verrippt
- Grundplatte durch Wegschwenken des Bohrtisches als Arbeitsfläche für besonders hohe Werkstücke verwendbar
- Leichter Werkzeugwechsel durch integrierten Austreiber
- Pinolenhebel aus Stahl
- Digitaler Tiefenmesser
- Vorgelege-Getriebe ermöglicht ein weit höheres Drehmoment
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten:
Abmessungen und Gewichte
- Länge (Produkt) ca.: 675 mm
- Säulendurchmesser: 80 mm
- Breite/Tiefe (Produkt) ca.: 555 mm
- Höhe (Produkt) ca.: 1025 mm
- Gewicht (Netto) ca.: 115 kg
Bohrleistung
- Bohrleistung Stahl (S235JR): 24 mm
- Dauerbohrleistung Stahl (S235JR): 20 mm
Bohrtisch
- Bohrtisch Arbeitsfläche Länge: 280 mm
- Bohrtisch Arbeitsfläche Breite: 300 mm
- Bohrtisch Art der T-Nuten: diagonal
- Bohrtisch T-Nuten Größe: 14 mm
- Bohrtischdrehung: 360 °
- Abstand Spindel - Bohrtisch max.: 515 mm
Drehzahlbereich
- Drehzahlbereich: 300 - 4000 min¯¹
- Anzahl der Drehzahlbereiche: 2 Stufen
- Steuerung der Drehzahlregelung: manuell
Elektrische Daten
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Maschinenfuß
- Abstand Spindel - Maschinenfuß max.: 681 mm
- Maschinenfuß Arbeitsfläche Länge: 280 mm
- Maschinenfuß Arbeitsfläche Breite: 260 mm
- Maschinenfuß T-Nuten Größe: 14 mm
- Maschinenfuß T-Nuten Anzahl: 2
- Maschinenfuß T-Nuten Abstand: 120 mm
Spindel
- Pinolenhub: 85 mm
- Spindelaufnahme: MK 2
- Ausladung: 165 mm
Motor(en)
- Antriebsleistung Spindelmotor: 0,85 / 1,50 kW
- Anzahl der Leistungsstufen Spindelmotor: 2 Stufen
Lieferumfang:
- OPTIMUM Qualitäts-Schnellspannbohrfutter (1 - 16 mm)
- Morsekonus MK 2/B16
- T-Nutensteine
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
