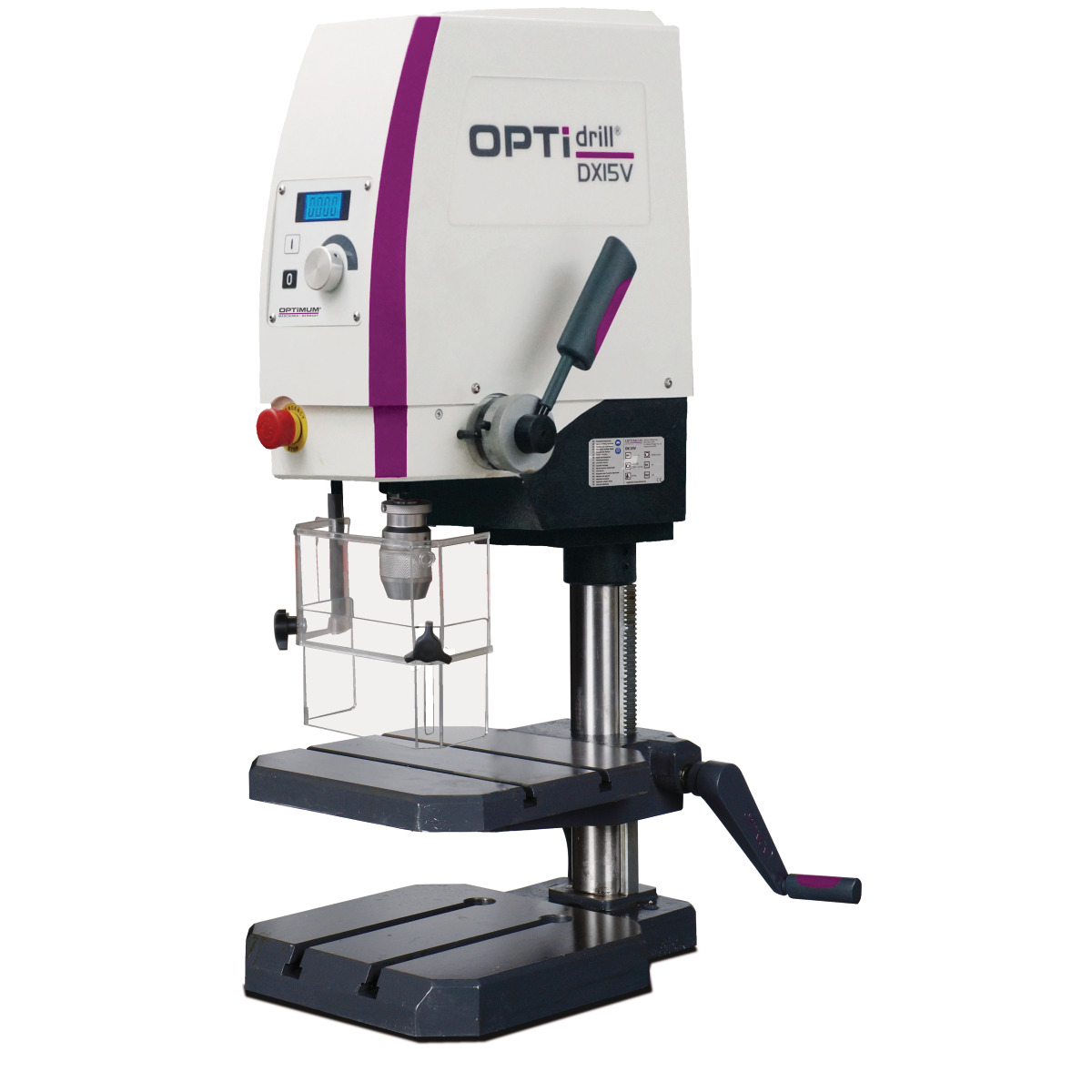

Optimum Tischbohrmaschine OPTIdrill DX 15V
- Beste Kraftübertragung durch Aluminium-Riemenscheiben

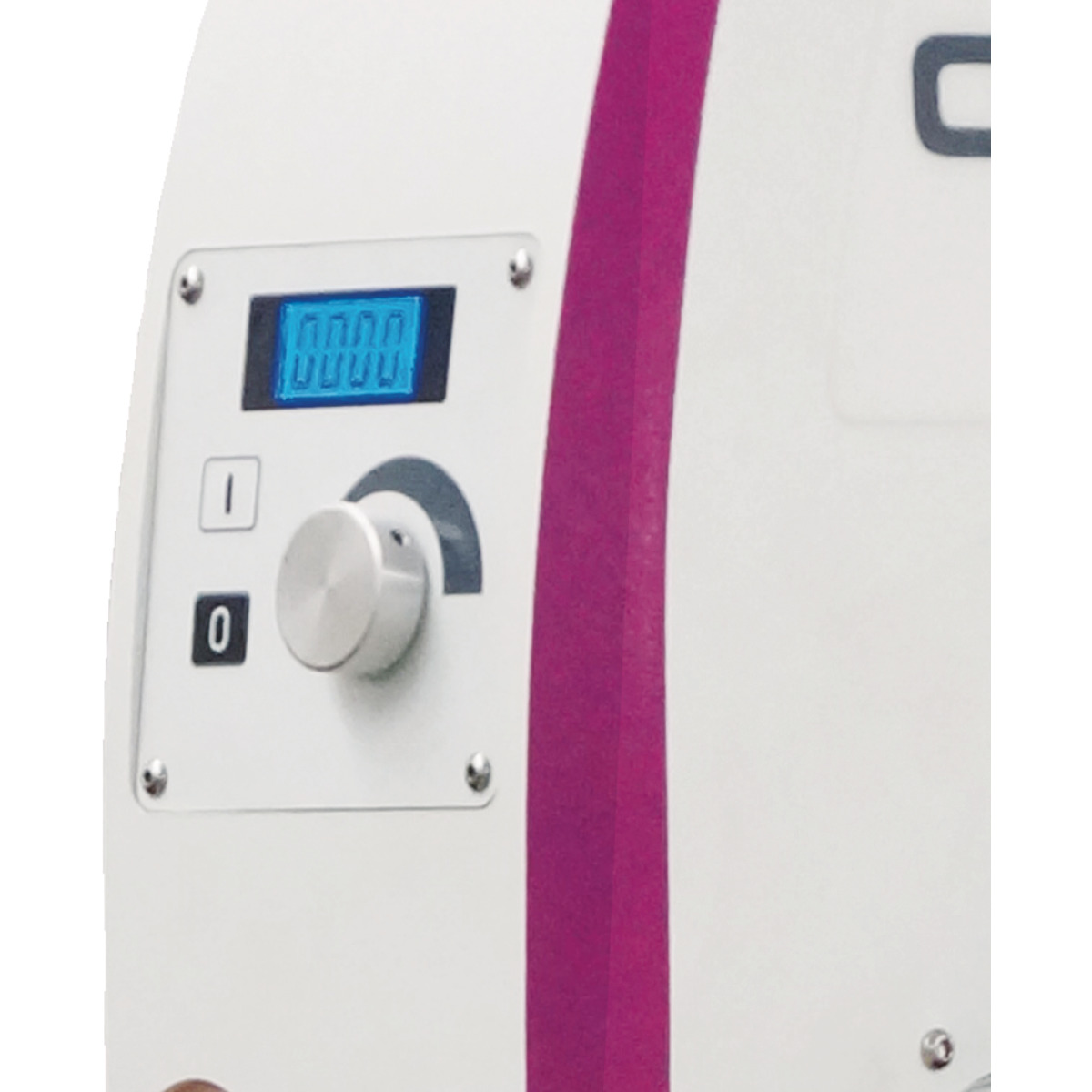

- Digitale Drehzahlanzeige im Gehäuse integriert, Drehzahlregelung mittels Potentiometer
- Not-Halt-Schlagschalter
- Bohrspindel mit Präzisionskugellagern
- Hochwertiges OPTIMUM Schnellspannbohrfutter serienmäßig
- Garantierte Rundlaufgenauigkeit kleiner als 0,03 mm an der Bohrspindel gemessen

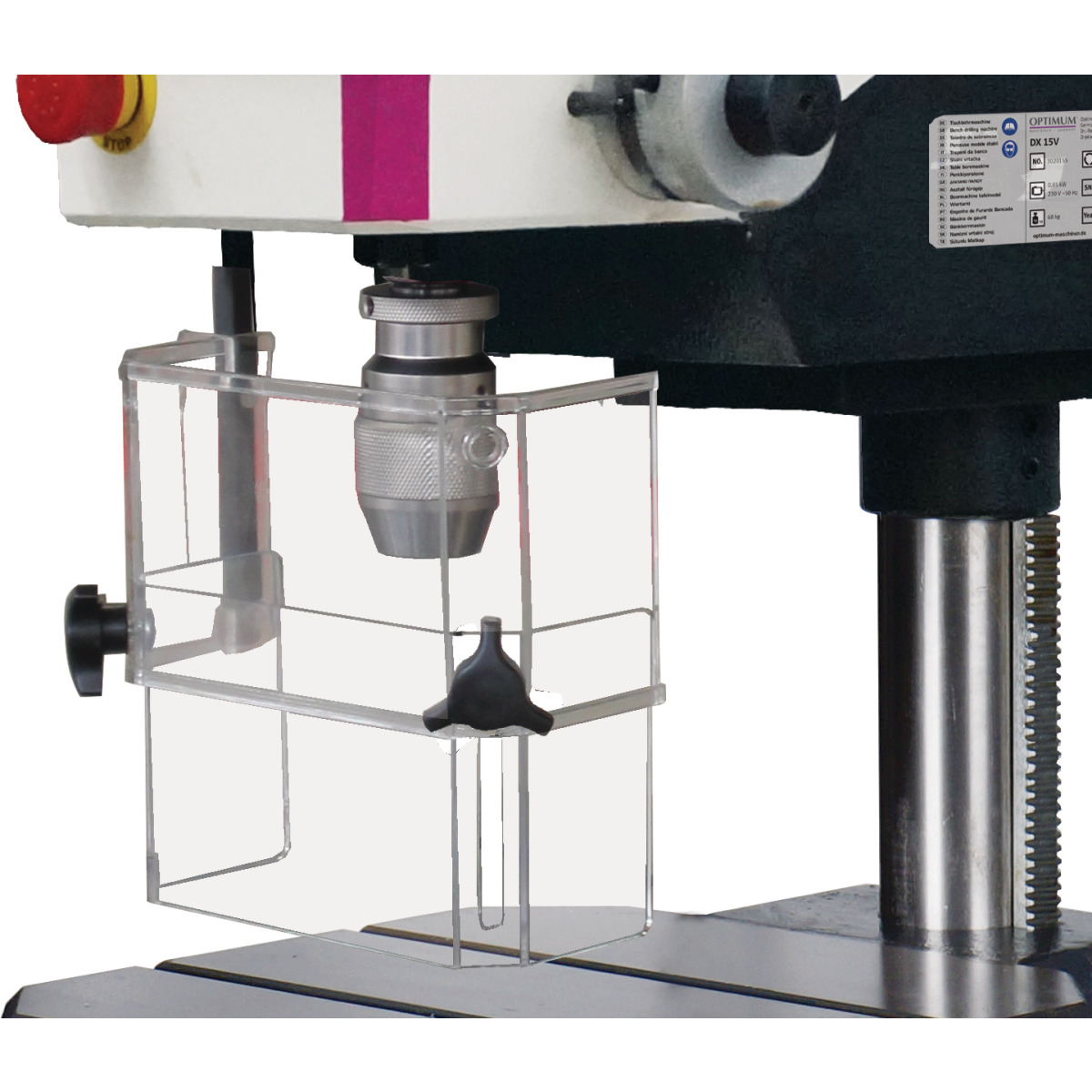

- Höhenverstellbarer Futterschutz mit Mikroschalter
- Schmutz- und wasserresistente Folientastatur, leicht zu reinigen

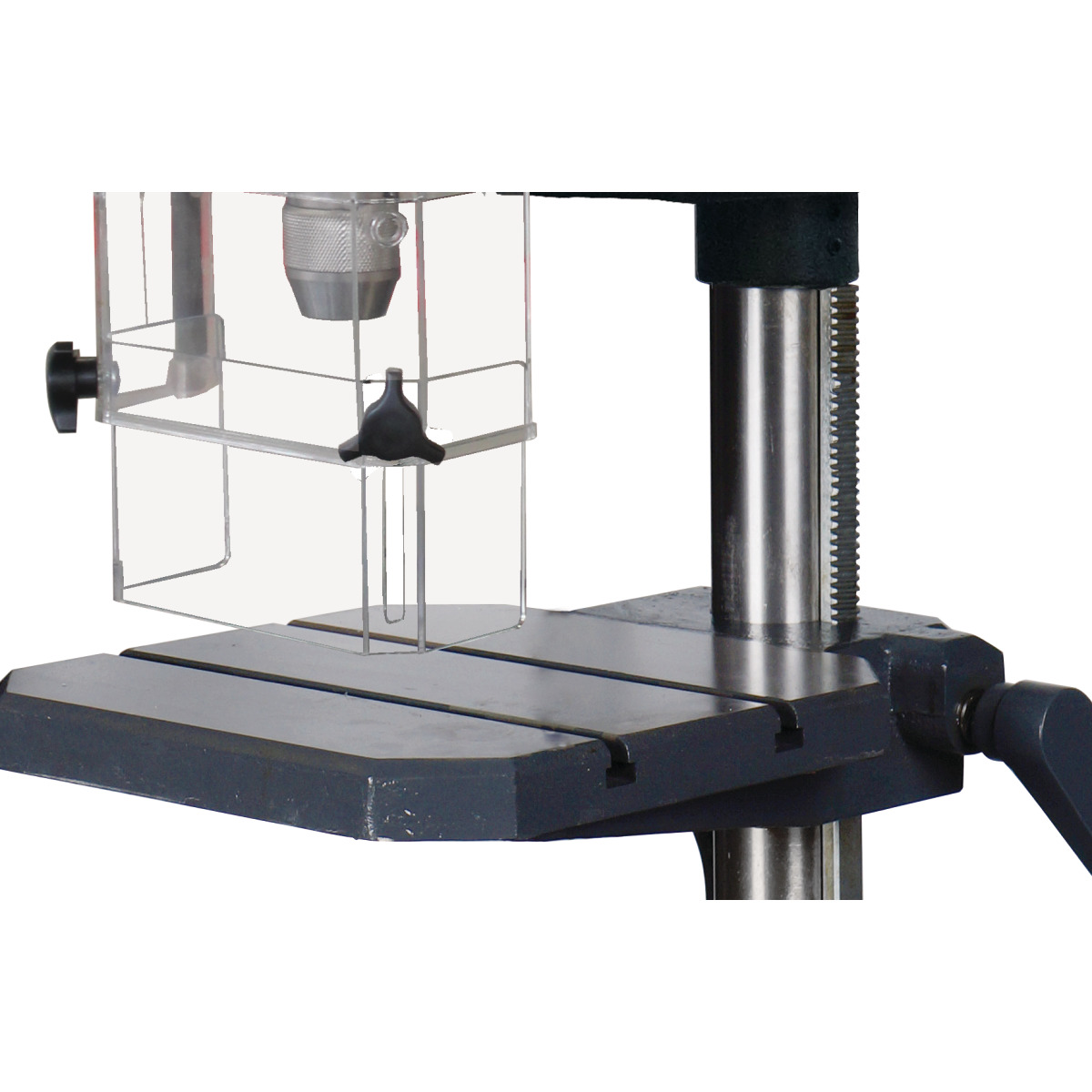

- Präzise gearbeiteter Bohrtisch mit parallel verlaufenden T-Nuten
- Dickwandige Gusssäule für hohe Kraftaufnahme und Stabilität

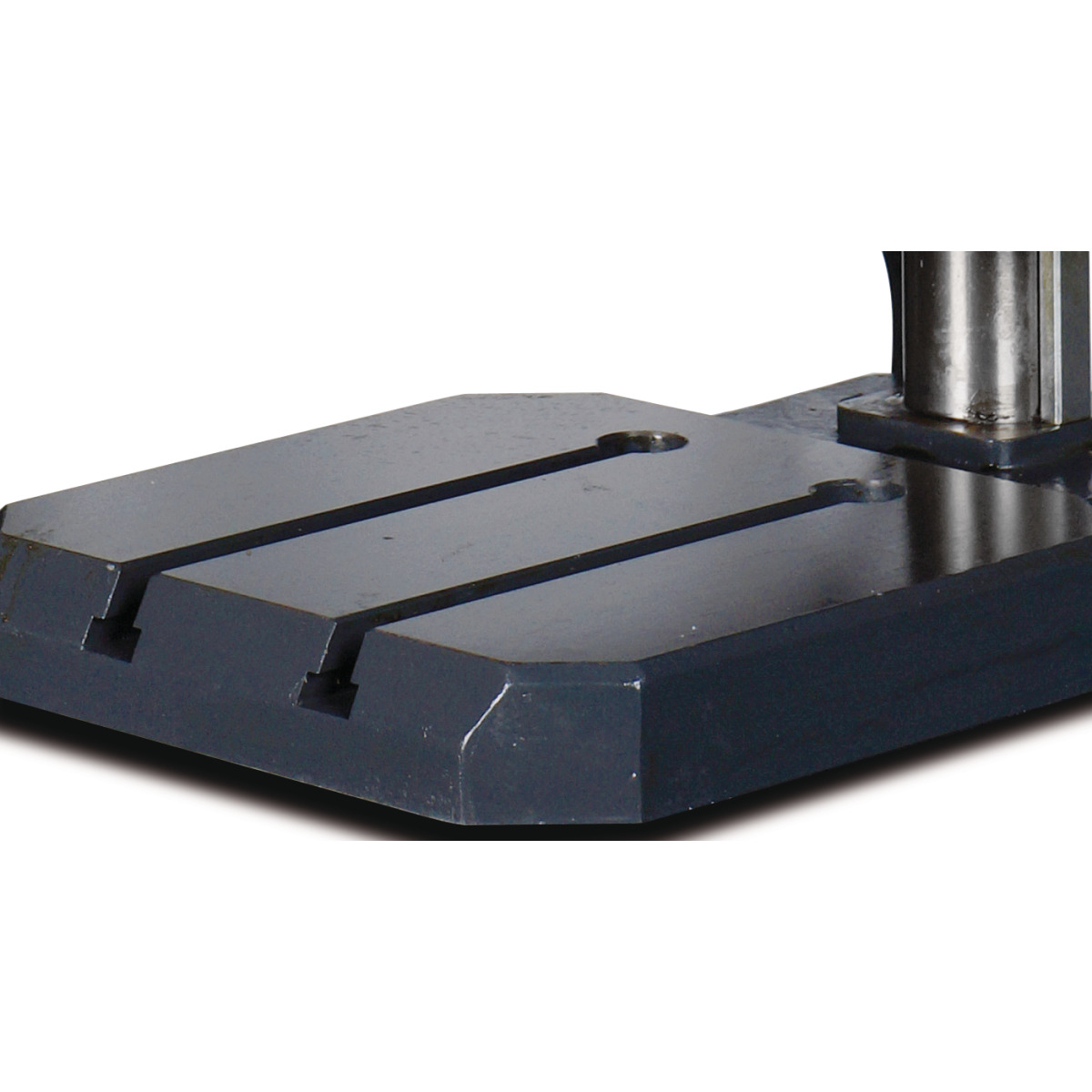

- Massive Grundplatte, groß dimensioniert, rückseitig stark verrippt
- EMV-Filterklasse C2
- Bohrkopf höhenverstellbar
- Höhenverstellung des Bohrtisches über Zahnstange
- MK - Aufnahme
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten:

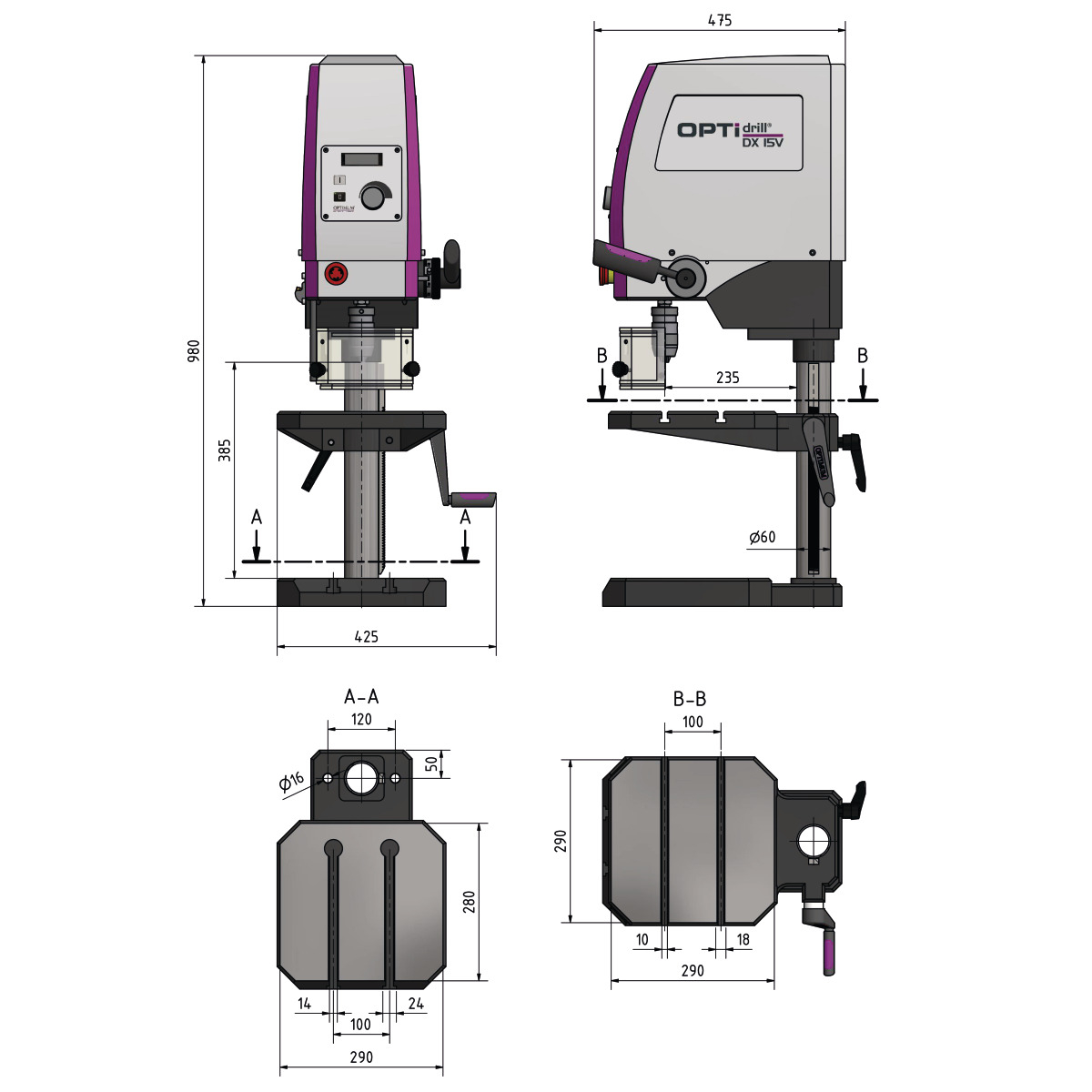

Abmessungen und Gewichte
- Länge (Produkt) ca.: 425 mm
- Säulendurchmesser: 60 mm
- Breite/Tiefe (Produkt) ca.: 475 mm
- Höhe (Produkt) ca.: 980 mm
- Gewicht (Netto) ca.: 66 kg
Bohrleistung
- Bohrleistung Stahl (S235JR): 15 mm
- Dauerbohrleistung Stahl (S235JR): 12 mm
Bohrtisch
- Bohrtisch Arbeitsfläche Länge: 290 mm
- Bohrtisch Arbeitsfläche Breite: 290 mm
- Bohrtisch T-Nuten Größe: 10 mm
- Bohrtisch T-Nuten Anzahl: 2
- Bohrtisch T-Nuten Abstand: 100 mm
- Abstand Bohrfutter - Bohrtisch min.: 98 mm
- Abstand Bohrfutter - Bohrtisch max.: 375 mm
Drehzahlbereich
- Drehzahlbereich: 100 - 3000 min¯¹
- Steuerung der Drehzahlregelung: elektronisch regelbar
Elektrische Daten
- Anschlussspannung: 230 V
- Netzfrequenz: 50 Hz
Maschinenfuß
- Abstand Bohrfutter - Maschinenfuß min.: 290 mm
- Abstand Bohrfutter - Maschinenfuß max.: 355 mm
- Maschinenfuß Arbeitsfläche Länge: 290 mm
- Maschinenfuß Arbeitsfläche Breite: 280 mm
- Maschinenfuß T-Nuten Größe: 14 mm
- Maschinenfuß T-Nuten Anzahl: 2
- Maschinenfuß T-Nuten Abstand: 100 mm
Normen und Zulassungen
- Norm: DIN EN 55011
- EMV-Klasse: C2
Spindel
- Pinolenhub: 60 mm
- Spindelaufnahme: MK 2
- Ausladung: 235 mm
Motor(en)
- Antriebsleistung Spindelmotor: 0.85 kW
Lieferumfang:
- Schnellspannbohrfutter (1 - 13 mm)
- Kegeldorn für Bohrfutter MK2-B16
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
