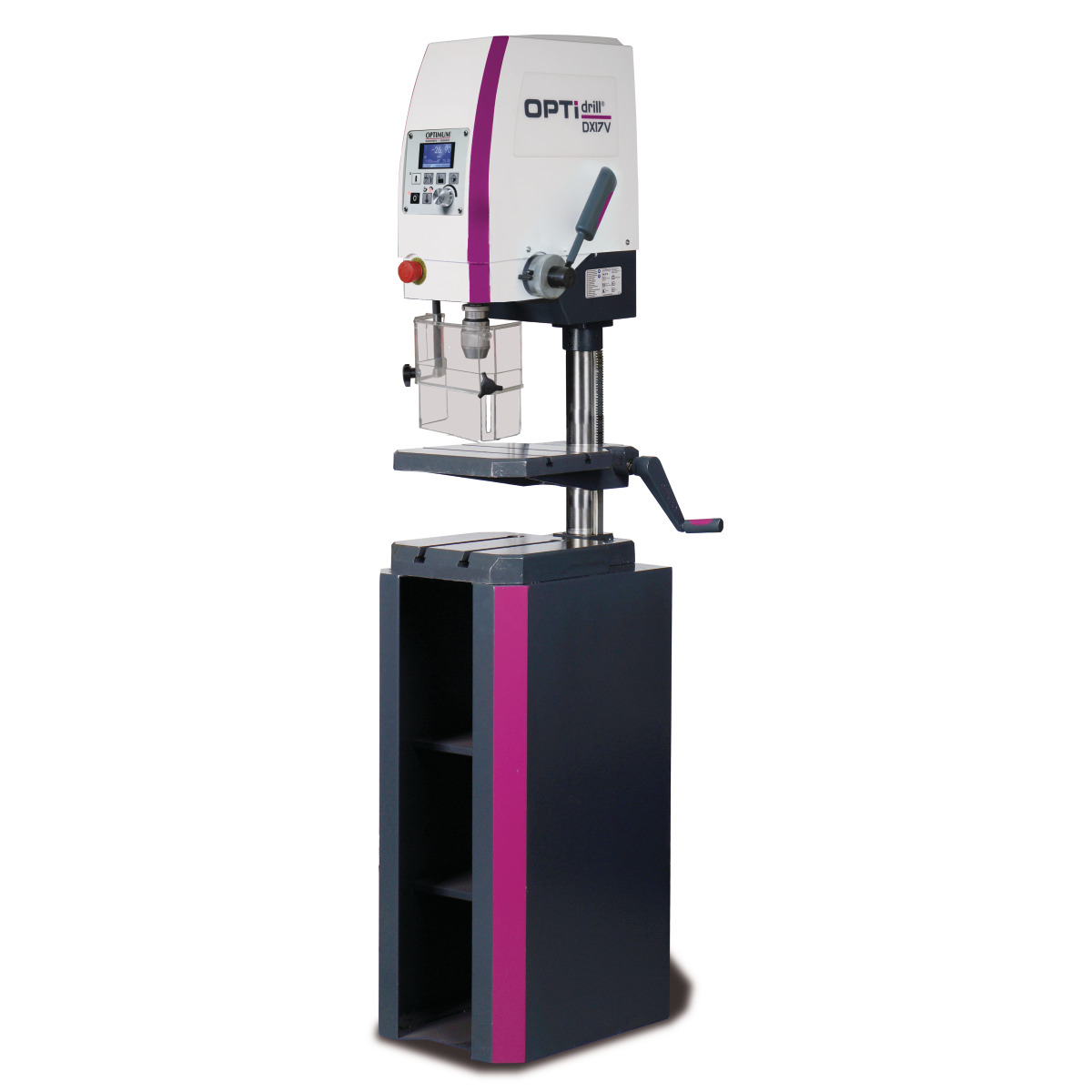

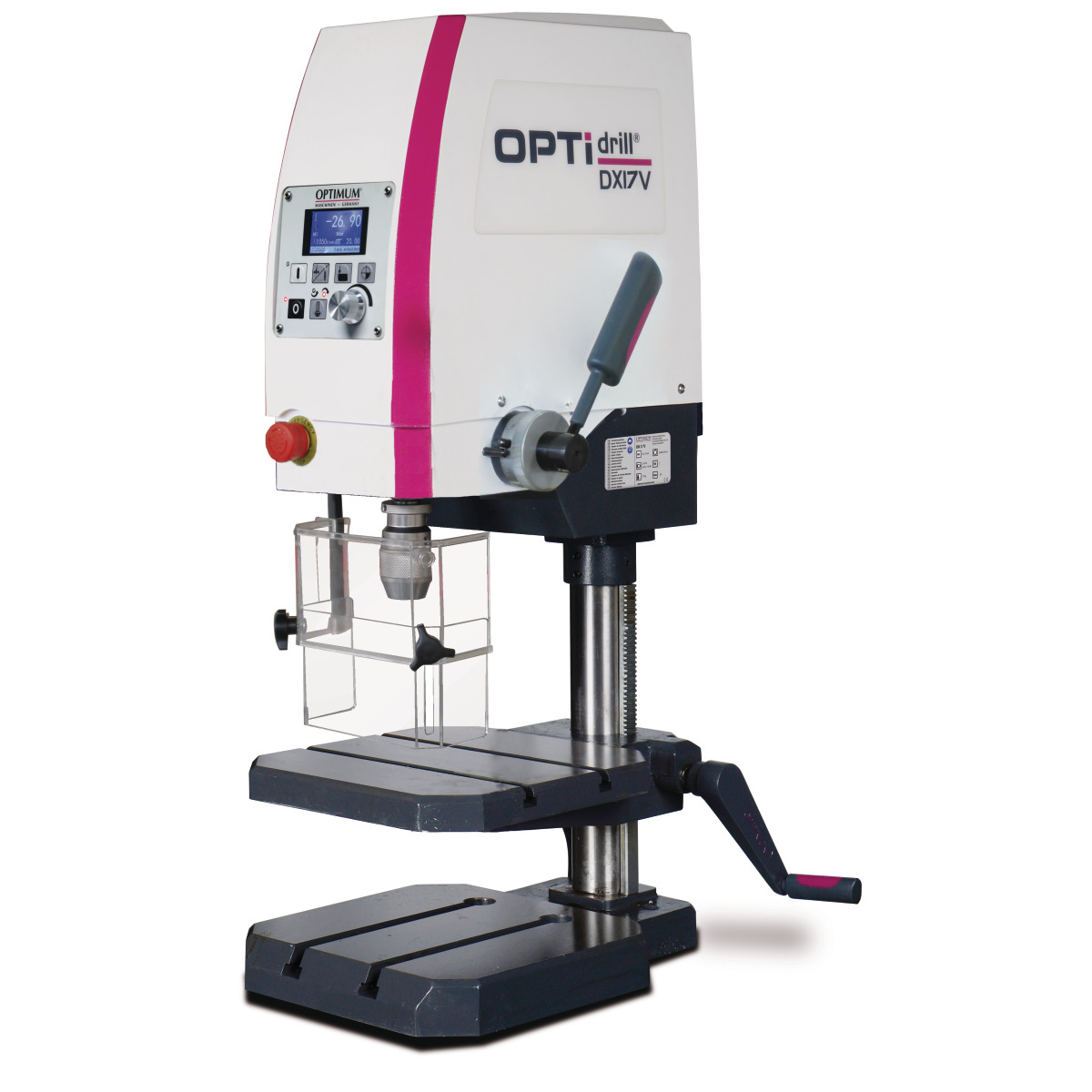

Optimum Tischbohrmaschine OPTIdrill DX 17V
- Beste Kraftübertragung durch Aluminium-Riemenscheiben
- Not-Halt-Schlagschalter
- Bohrspindel mit Präzisionskugellagern
- Garantierte Rundlaufgenauigkeit kleiner als 0,03 mm an der Bohrspindel gemessen

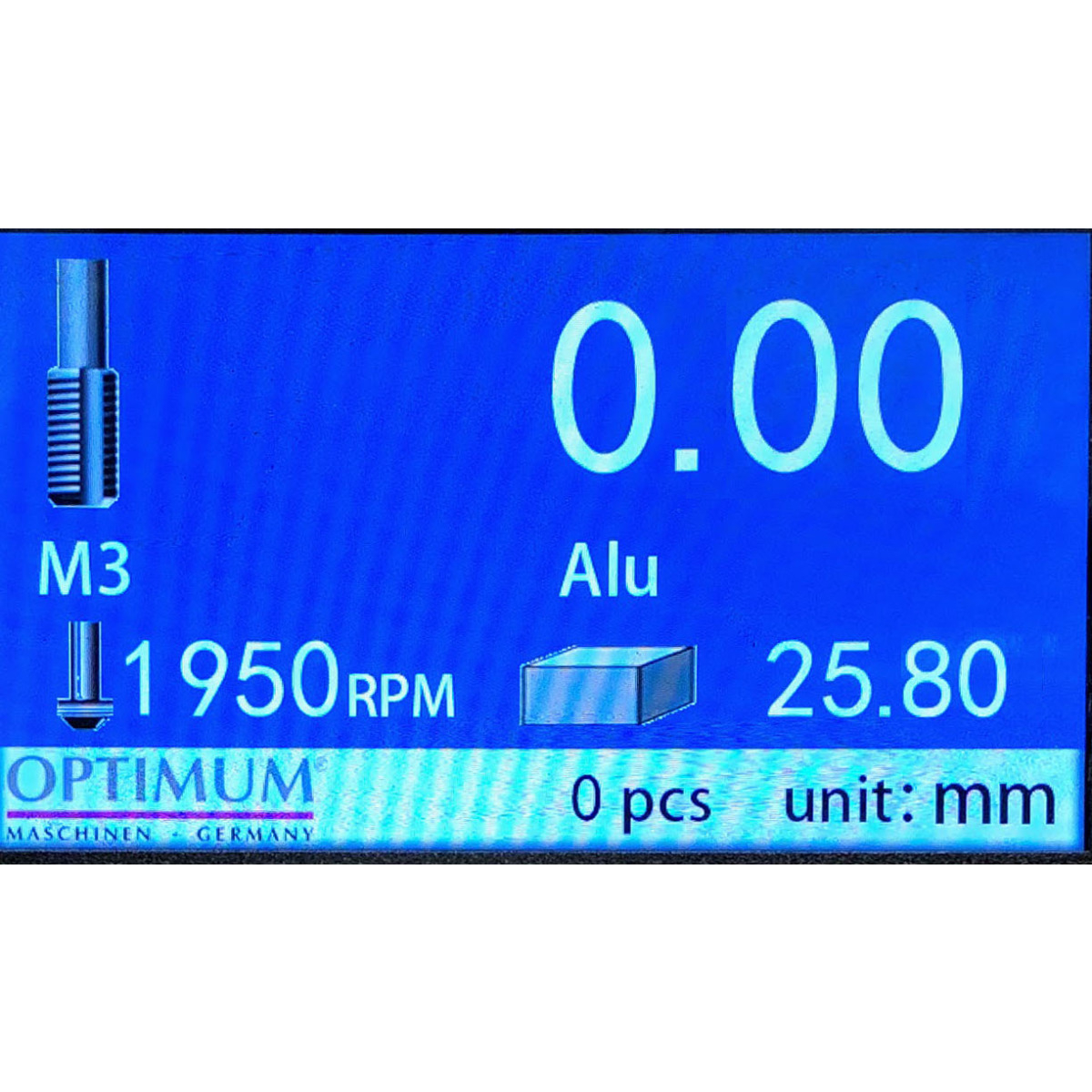

- Schmutz- und wasserresistente, leicht zu reinigende Folientastatur mit kontrastreichem OLED-Display
- Blendfreie LED-Beleuchtung links und rechts im Bohrkopf integriert. Keine störende Schatten
- Gewindeschneidmodus
- Sprachauswahl im Anzeigenfeld wahlweise DE-EN-FR-RU
- Digitaler Referenzpunkt
- Digitaler Teilezähler
- Akustisches Signal bei Erreichen der Bohrtiefe
- Reduzierte Drehzahl im Gewindeschneidmodus
- Höhenverstellbarer Futterschutz mit Mikroschalter für größtmöglichen Schutz
- Präzise gearbeiteter Bohrtisch mit parallel verlaufenden T-Nuten, präzise oberflächenbearbeitet
- Bohrtisch wegschwenkbar
- Massive Grundplatte mit parallel verlaufenden T-Nuten
Ausstattungsdetails:
Beim Bohren und Gewindeschneiden stellt die Maschine nach Angabe des Bohrdurchmessers und des Materials, selbsttätig die optimale Drehzahl für das Werkzeug ein.
Zum Patent angemeldet DE 10 2015 006 876 A1- Siemens Umrichter SINAMICS V20
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten:

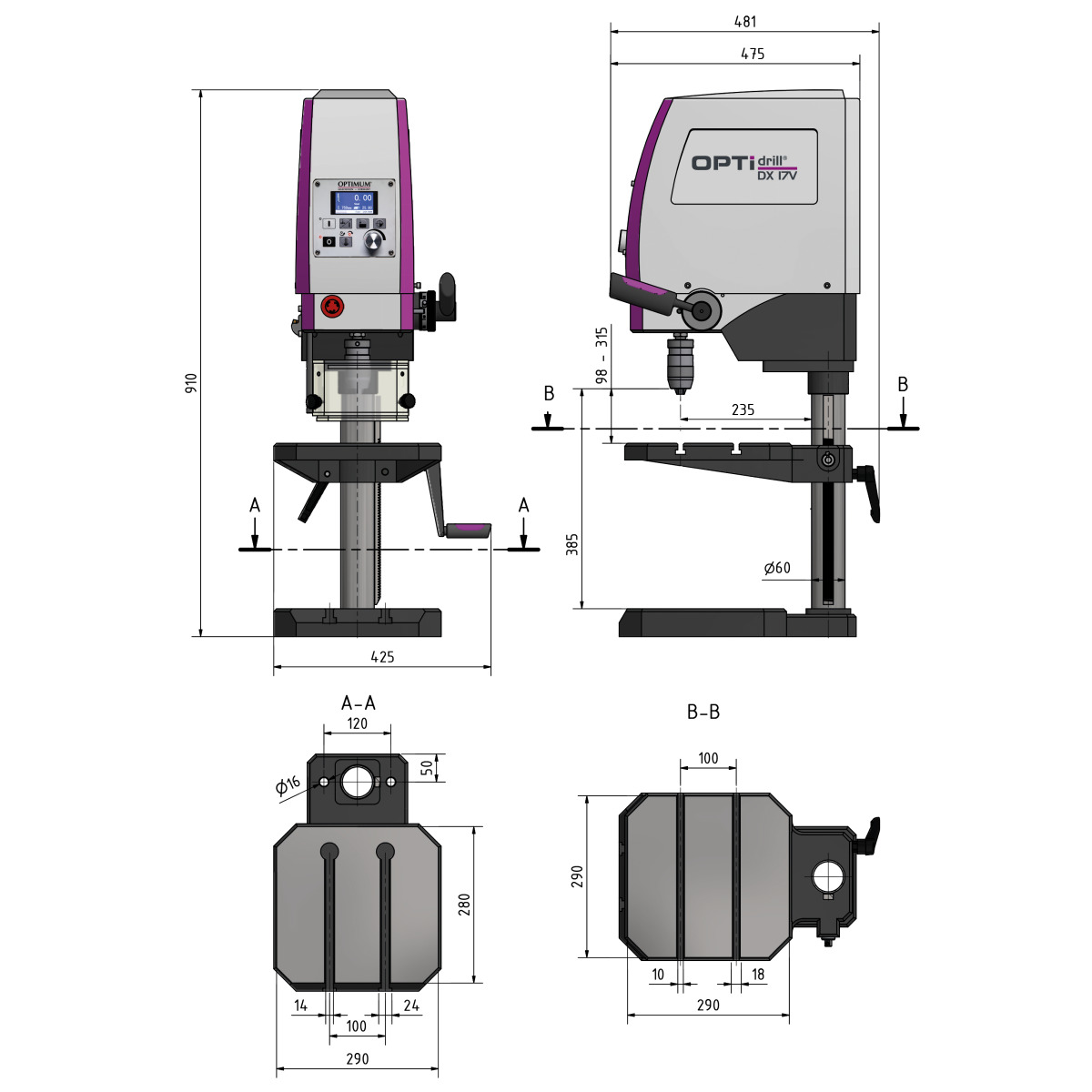

Abmessungen und Gewichte
- Länge (Produkt) ca.: 425 mm
- Säulendurchmesser: 60 mm
- Breite/Tiefe (Produkt) ca.: 481 mm
- Höhe (Produkt) ca.: 910 mm
- Gewicht (Netto) ca.: 73 kg
Bohrleistung
- Bohrleistung Stahl (S235JR): 16 mm
- Dauerbohrleistung Stahl (S235JR): 13 mm
- Gewindeschneiden Stahl (S235JR): M8
Bohrtisch
- Bohrtisch Arbeitsfläche Länge: 290 mm
- Bohrtisch Arbeitsfläche Breite: 290 mm
- Bohrtisch T-Nuten Größe: 10 mm
- Bohrtisch T-Nuten Anzahl: 2
- Bohrtisch T-Nuten Abstand: 100 mm
- Abstand Bohrfutter - Bohrtisch min.: 98 mm
- Abstand Bohrfutter - Bohrtisch max.: 315 mm
Drehzahlbereich
- Drehzahlbereich: 50 - 4000 min¯¹
- Steuerung der Drehzahlregelung: elektronisch regelbar
Elektrische Daten
- Leistung Antriebsmotor: 1,0 kW
- Anschlussspannung: 230 V
- Netzfrequenz: 50 Hz
Maschinenfuß
- Abstand Bohrfutter - Maschinenfuß min.: 0 mm
- Abstand Bohrfutter - Maschinenfuß max.: 385 mm
- Maschinenfuß Arbeitsfläche Länge: 290 mm
- Maschinenfuß Arbeitsfläche Breite: 280 mm
- Maschinenfuß T-Nuten Größe: 14 mm
- Maschinenfuß T-Nuten Anzahl: 2
- Maschinenfuß T-Nuten Abstand: 100 mm
Normen und Zulassungen
- Norm: DIN EN 55011
- EMV-Klasse: C2
Spindel
- Pinolenhub: 60 mm
- Spindelaufnahme: MK 2
- Ausladung: 235 mm
Lieferumfang:
- Schnellspannbohrfutter 1 - 13 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
