Optimum Getriebebohrmaschine OPTIdrill DH 35G
- Schmutz- und wasserresistente, leicht zu reinigende Folientastatur
- Elektronik 24V DC
- Bohrtiefenanschlag
- Elektrischer Pinolenvorschub
- Wartungsarmes, in geschlossenem Ölbad laufendes Getriebe
- Gewindeschneideinrichtung
- Maschinenleuchte im Bohrkopf integriert
- Hauptschalter
- Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter für größtmöglichen Schutz des Anwenders
- Groß dimensionierter massiver Bohrtisch, präzise gearbeitet mit diagonal verlaufenden T-Nuten und umlaufender Kühlwasserrinne, rückseitig stark verrippt, um ± 90° seitlich kippbar
- Kühlmitteleinrichtung mit Kühlmittelbehälter in der Grundplatte integriert
- Spänefilter reinigt das Kühlmittel von groben Bestandteilen
- Extrem stabile, dickwandige Gusssäule für hohe Kraftaufnahme
- Massive Grundplatte mit parallel verlaufende T-Nuten, präzise oberflächenbearbeitet
- Optionaler Fußschalter zum Umschalten zwischen Rechts-Linkslauf und zum Gewindeschneiden (Artikel Nr. 3050032) erhältlich
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten:

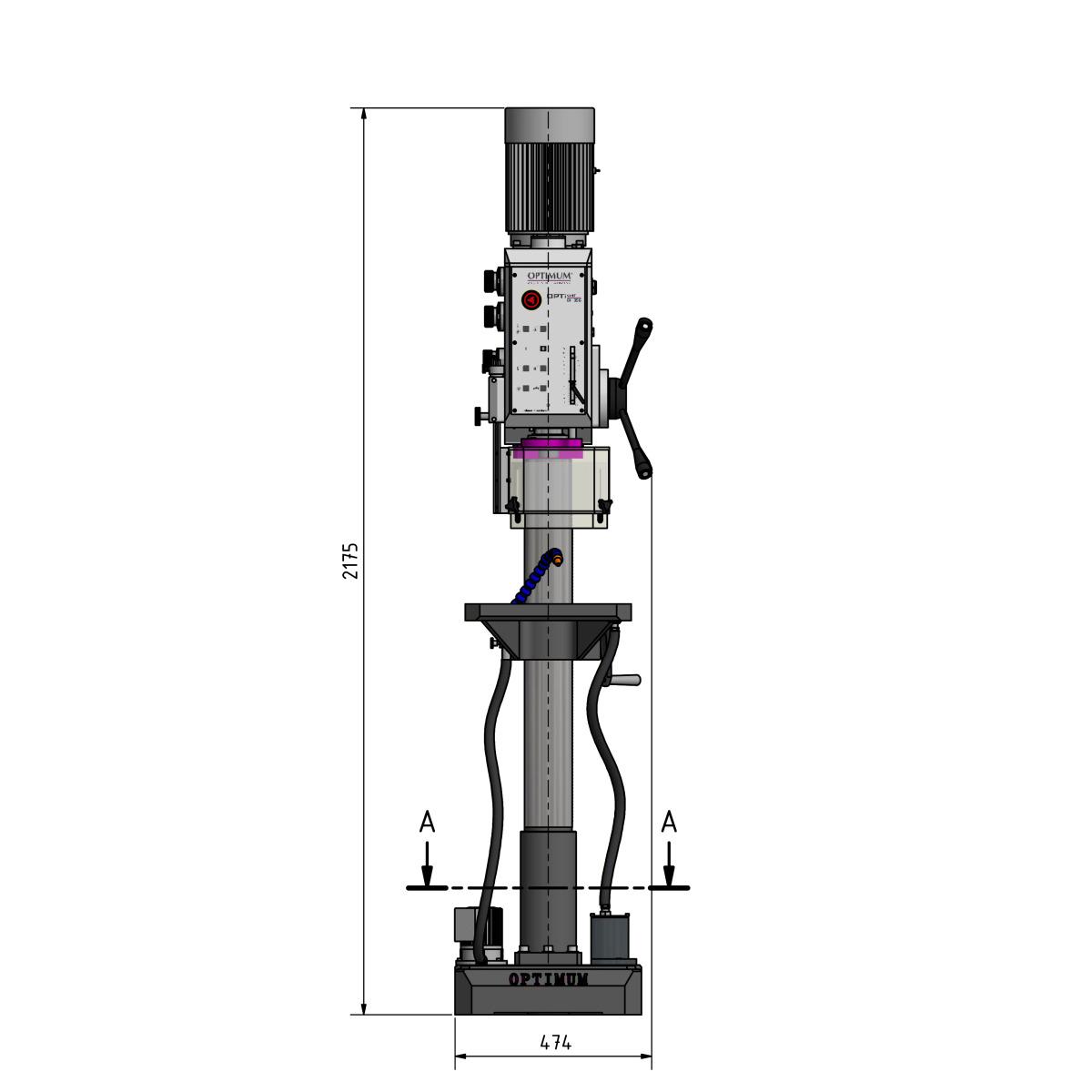

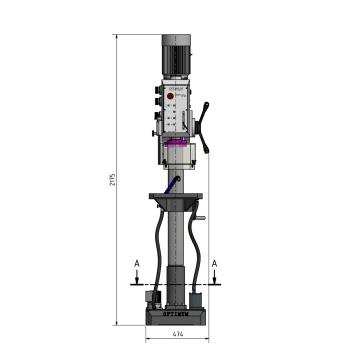

Abmessungen und Gewichte
- Länge (Produkt) ca.: 860 mm
- Säulendurchmesser: 115 mm
- Breite/Tiefe (Produkt) ca.: 474 mm
- Höhe (Produkt) ca.: 2175 mm
- Gewicht (Netto) ca.: 350 kg
Bohrleistung
- Bohrleistung Stahl (S235JR): 35 mm
- Dauerbohrleistung Stahl (S235JR): 26 mm
- Gewindeschneiden Stahl (S235JR): M 24
Bohrtisch
- Bohrtisch Arbeitsfläche Länge: 400 mm
- Bohrtisch Arbeitsfläche Breite: 420 mm
- Bohrtisch Art der T-Nuten: diagonal
- Bohrtisch T-Nuten Größe: 14 mm
- Bohrtisch T-Nuten Anzahl: 2
- Traglast Bohrtisch: 200 kg
- Abstand Spindel - Bohrtisch max.: 800 mm
- Abstand Spindel - Bohrtisch min.: 65 mm
Drehzahlbereich
- Drehzahlbereich: 75 - 2000 min¯¹
- Anzahl der Drehzahlbereiche: 8 Stufen
Elektrische Daten
- Leistung Antriebsmotor: 1,5 / 2,2 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Maschinenfuß
- Abstand Spindel - Maschinenfuß max.: 1217 mm
- Maschinenfuß Arbeitsfläche Länge: 420 mm
- Maschinenfuß Arbeitsfläche Breite: 395 mm
- Maschinenfuß T-Nuten Größe: 14 mm
- Maschinenfuß T-Nuten Anzahl: 2
- Maschinenfuß T-Nuten Abstand: 150 mm
Spindel
- Pinolenhub: 125 mm
- Spindelaufnahme: MK 4
- Ausladung: 285 mm
- Geschwindigkeit Pinolenvorschub: 0,05 – 0,15 mm/U
- Geschwindigkeitsstufen Pinolenvorschub: 3 Stufen
Motor(en)
- Kühlmittelpumpe Leistung Antriebsmotor: 40 W
Lieferumfang:
- Schnellspannbohrfutter 1 - 16 mm
- Morsekonus MK 4/B16
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
