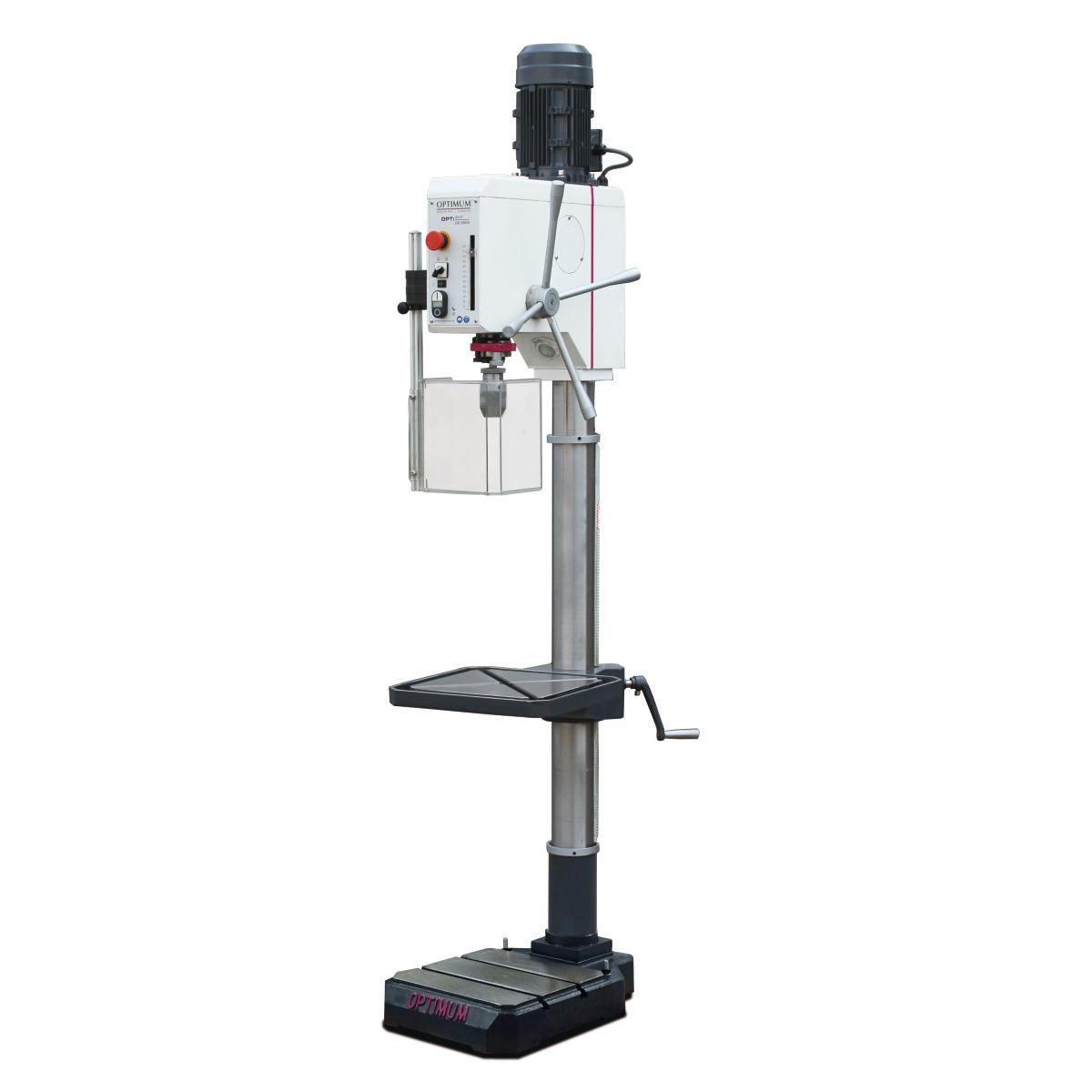

Optimum Säulenbohrmaschine OPTIdrill DH 28GS
- Hohe Rundlaufgenauigkeit durch gehärtete und geschliffene Hauptspindel
- Wartungsarmes Getriebe mit Fettschmierung
- Getriebe mit PA6 Zahnrädern
- Großer Drehzahlbereich
- Schwere, massive Gussausführung

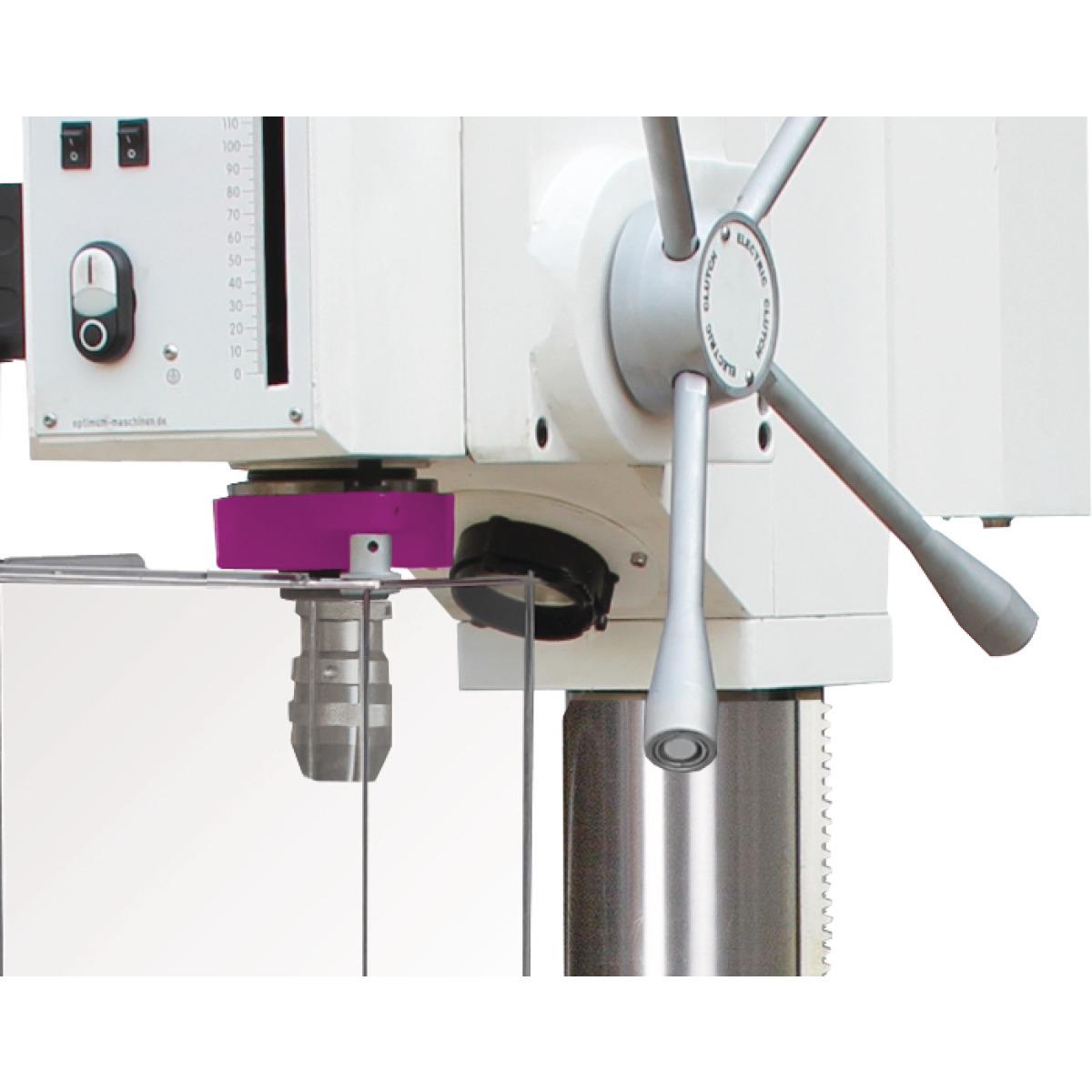

- Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter für größtmöglichen Schutz des Anwenders
- Bohrtiefenanschlag einstellbar mit Millimeterskala
- Rechts-/Linkslauf
- Maschinenleuchte im Bohrkopf integriert

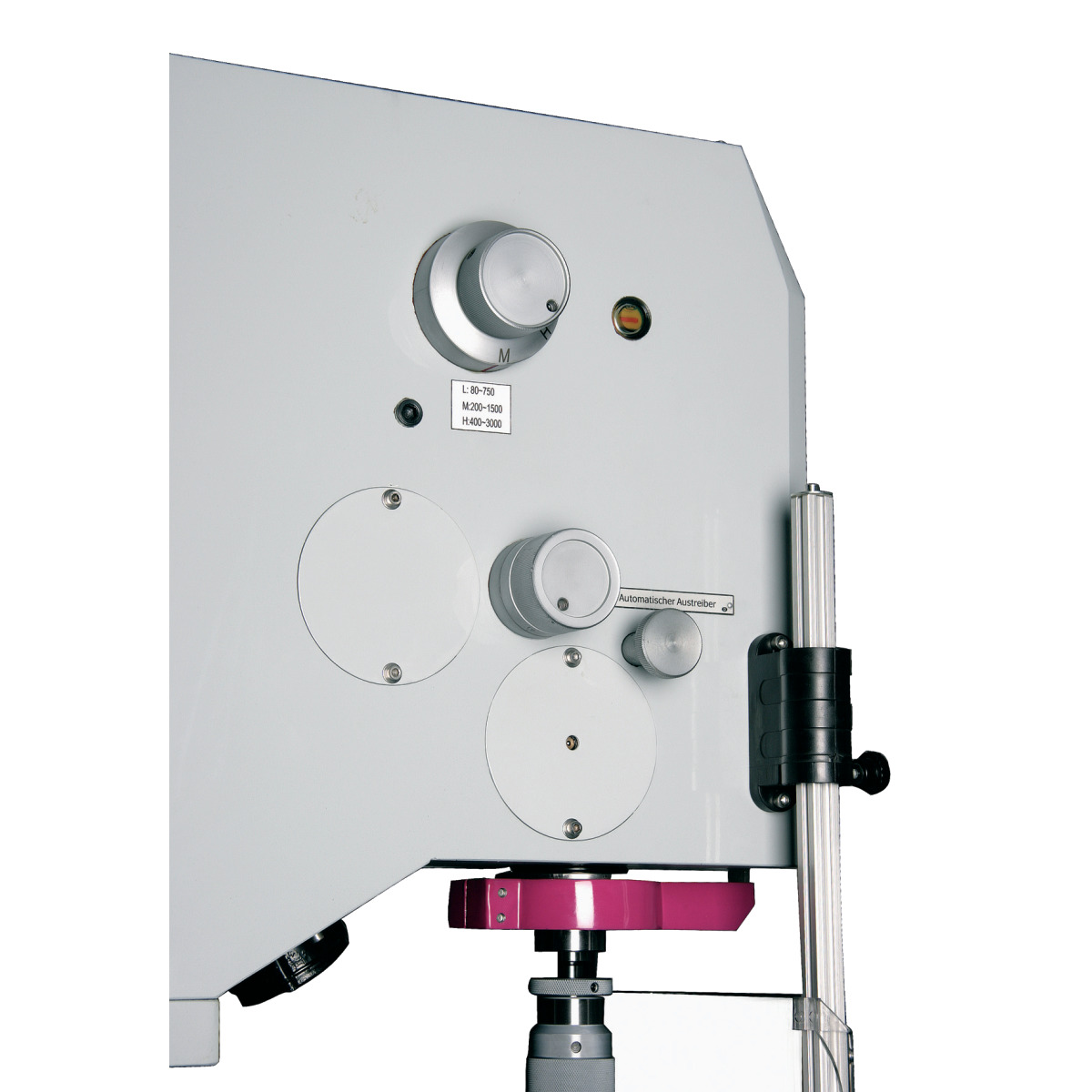

- Integrierter Austreiber für einen leichten Werkzeugwechsel
- Präzise gearbeiteter Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufender Kühlwasserrinne
- Dickwandige Gusssäule für hohe Kraftaufnahme und Stabilität
- Massive Grundplatte, groß dimensioniert und rückseitig stark verrippt
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten:
Abmessungen und Gewichte
- Länge (Produkt) ca.: 640 mm
- Säulendurchmesser: 92 mm
- Breite/Tiefe (Produkt) ca.: 376 mm
- Höhe (Produkt) ca.: 2080 mm
- Gewicht (Netto) ca.: 175 kg
Bohrleistung
- Bohrleistung Stahl (S235JR): 26 mm
- Dauerbohrleistung Stahl (S235JR): 23 mm
Bohrtisch
- Bohrtisch Arbeitsfläche Länge: 376 mm
- Bohrtisch Arbeitsfläche Breite: 394 mm
- Bohrtisch Art der T-Nuten: diagonal
- Bohrtisch T-Nuten Größe: 14 mm
- Bohrtisch T-Nuten Anzahl: 2
- Bohrtischdrehung: 360 °
- Traglast Bohrtisch: 100 kg
- Abstand Spindel - Bohrtisch max.: 875 mm
Drehzahlbereich
- Drehzahlbereich: 75 - 2900 min¯¹
- Anzahl der Drehzahlbereiche: 8 Stufen
Elektrische Daten
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Maschinenfuß
- Abstand Spindel - Maschinenfuß max.: 1285 mm
- Maschinenfuß Arbeitsfläche Länge: 350 mm
- Maschinenfuß Arbeitsfläche Breite: 356 mm
- Maschinenfuß T-Nuten Größe: 14 mm
- Maschinenfuß T-Nuten Anzahl: 2
- Maschinenfuß T-Nuten Abstand: 120 mm
Spindel
- Pinolenhub: 127 mm
- Spindelaufnahme: MK 3
- Ausladung: 260 mm
Motor(en)
- Antriebsleistung Spindelmotor: 1,1 / 1,5 kW
Lieferumfang:
- Adapter MK3-B16
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
