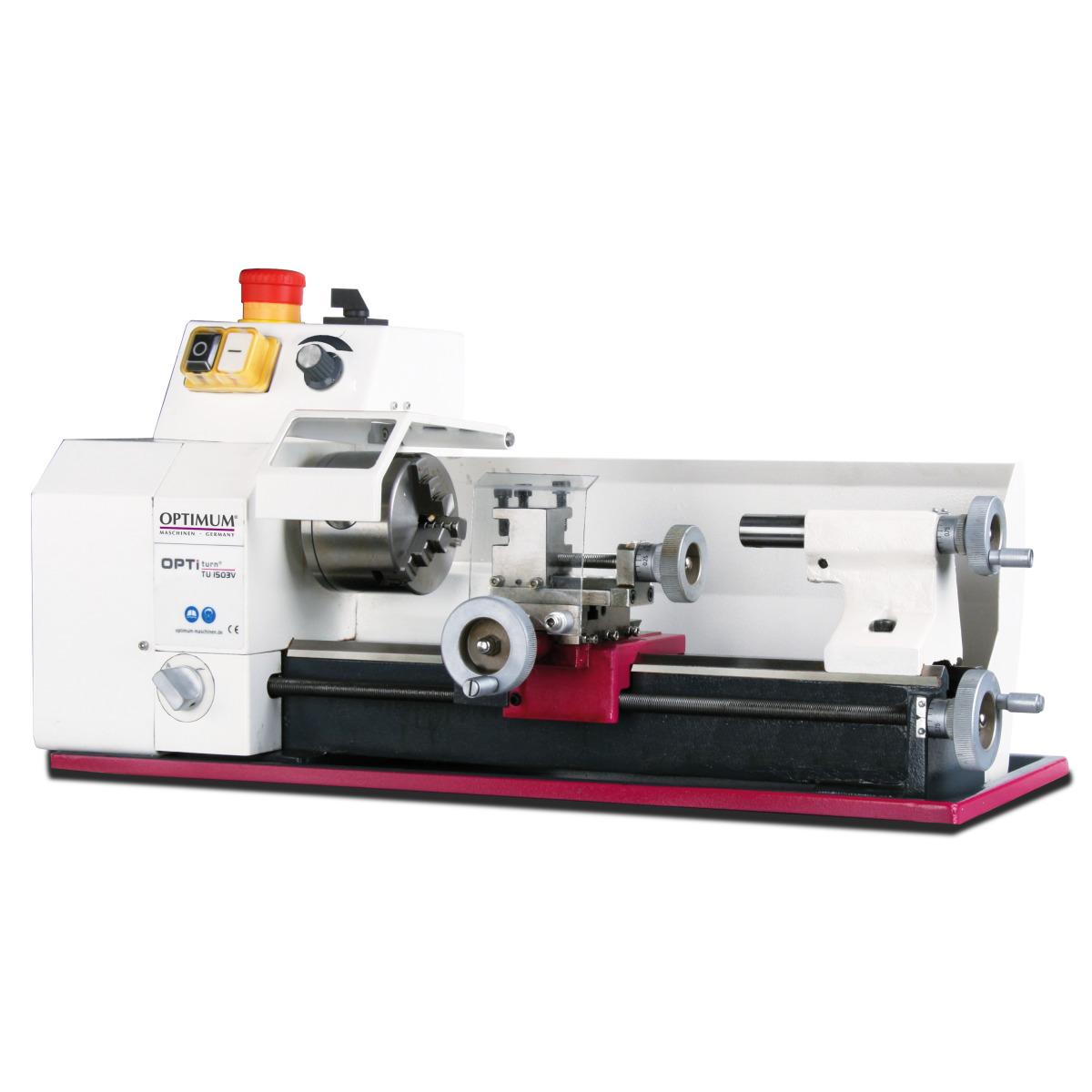

Optimum Drehmaschine OPTIturn TU 1503V
- Gleichstrommotor
- Verripptes Prismenbett aus Grauguß, induktiv gehärtet und geschliffen
- Gehärtete und geschliffene Z-Achse Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- Rundlaufgenauigkeit - Drehfutter max 0,05 mm
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Längs-, Plan- und Oberschlitten
- Automatischer Längs-/Leitspindelantrieb
- Großer Gewindeschneidbereich durch Wechselzahnräder-Satz
- Dreibacken-Drehfutter im Standardlieferumfang
- Einfacher und schneller Drehzahlwechsel über Keilriemen
- Sicherheitsschalter in der Abdeckung
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Drehfutterschutz mit Mikroschalter
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Alle Führungen durch Keilleisten spielfrei nachstellbar
- Not-Halt-Schlagschalter
- Niederspannungselektronik
- EMV-Filterklasse C1
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten:
Abmessungen und Gewichte
- Länge (Produkt) ca.: 570 mm
- Breite/Tiefe (Produkt) ca.: 340 mm
- Höhe (Produkt) ca.: 300 mm
- Gewicht (Netto) ca.: 23 kg
Arbeitsbereiche
- Spitzenhöhe: 75 mm
- Spitzenweite: 265 mm
- Umlaufdurchmesser über Planschlitten: 70 mm
- Bettbreite: 70 mm
Drehzahlbereich
- Steuerung der Drehzahlregelung: elektronisch regelbar
- Anzahl der Drehzahlbereiche: 1
- Drehzahlbereich: 120 – 3000 min¯¹
Elektrische Daten
- Leistung Antriebsmotor: 0,45 kW
- Anschlussspannung: 230 V
- Netzfrequenz: 50 Hz
Normen und Zulassungen
- Norm: DIN EN 55011
- EMV-Klasse: C1
Spindel
- Spindelaufnahme: zylindrisch Ø 22
- Spindelbohrung: 11 mm
- Stahlhalter Aufnahmehöhe max.: 12 mm
- Spindelkonus: MK 1
Reitstock
- Reitstockaufnahme: MK 1 gekürzt
- Reitstock Pinolenhub: 30 mm
Steigungen
- Steigung Metrisch: 0,5 – 1,5 mm/U
- Anzahl der Steigungen Metrisch: 8
Verfahrweg
- Verfahrweg Oberschlitten: 40 mm
- Verfahrweg Planschlitten: 55 mm
- Verfahrweg Bettschlitten: 270 mm
Vorschub
- Vorschubbereich längs: 0,05 – 0,1 mm/U
- Anzahl der Vorschübe längs: 2
Lieferumfang:
- Dreibacken-Drehfutter Ø 80 mm,
zentrisch spannend - Feste Zentrierspitze MK1
- Spritzwand
- Spänewanne
- Wechselräder-Satz
- Zweifach-Stahlhalter
- Bedienwerkzeug
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
