Optimum Drehmaschine OPTIturn TU 2406V
- Präzise Verarbeitung

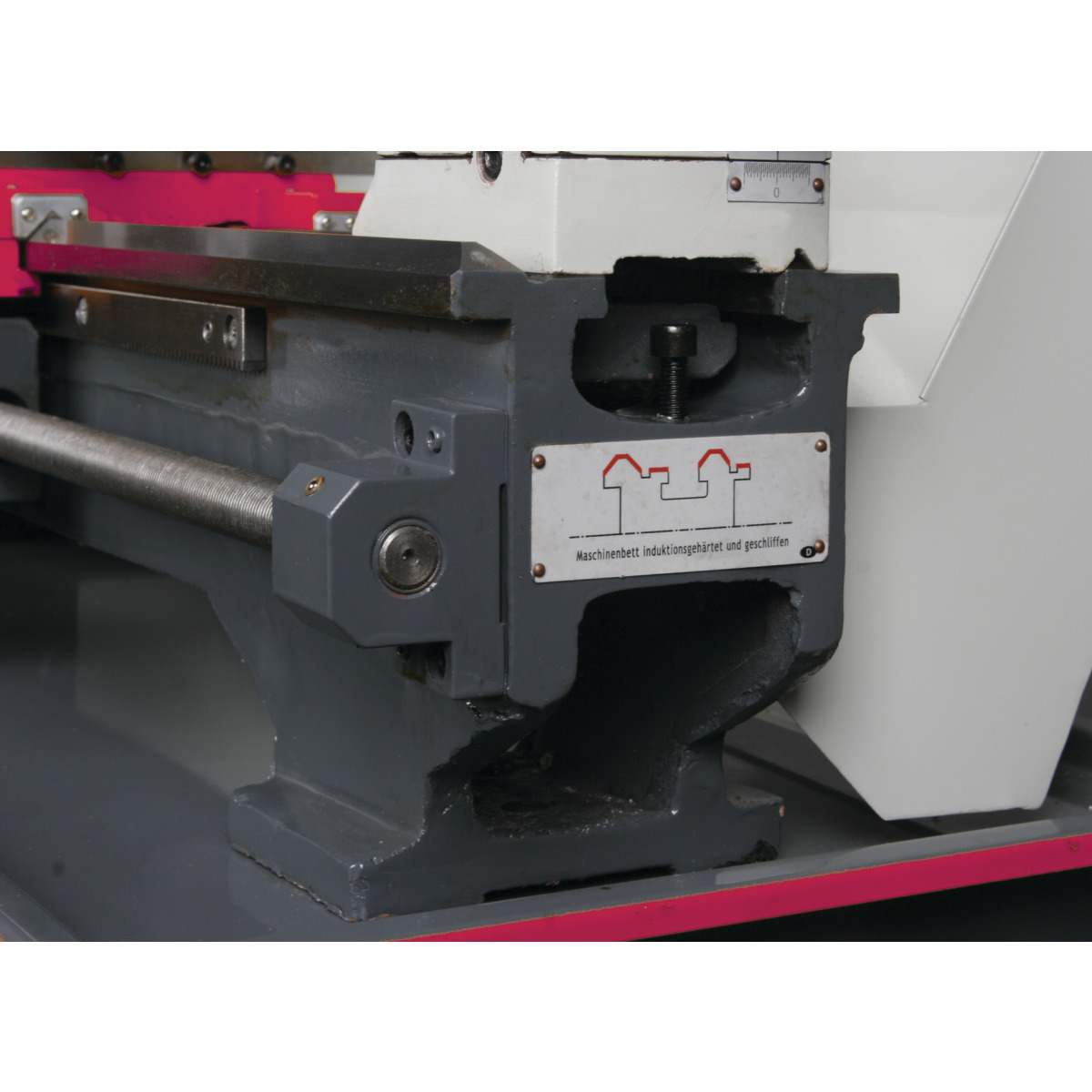

- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
- Rollgewalzte Trapezspindeln
- Leitspindel in zwei Sinterlagern gelagert
- Zwei Kegelrollenlager in P5 Qualität
- Präzise gearbeiteter Schlitten
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten nachstellbar
- Rundlaufgenauigkeit - Drehfutter besser als 0,05 mm
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel

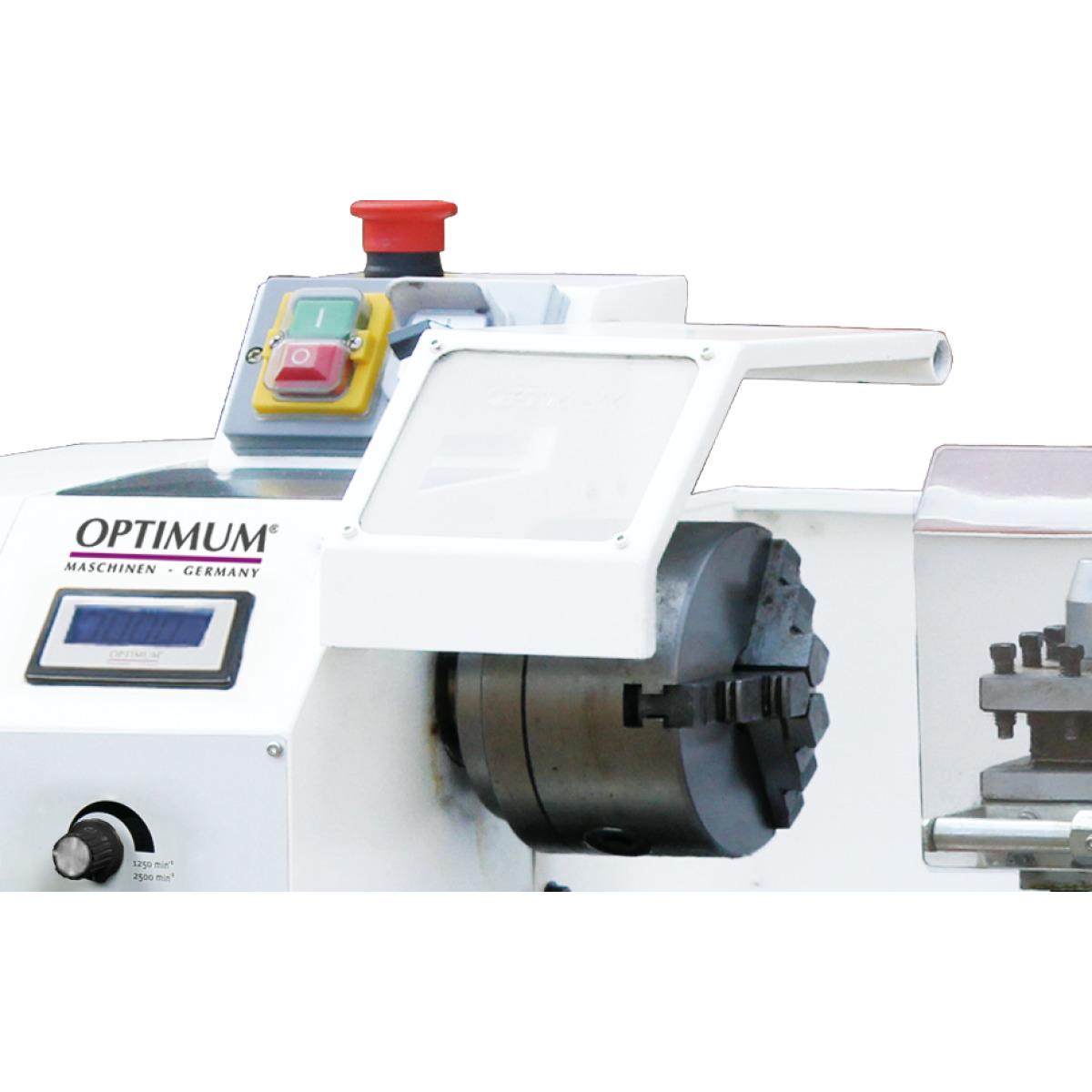

- Not-Halt-Schlagschalter
- Drucklager
- Umfangreiches Zubehör
- Dreibacken-Drehfutter im Standardlieferumfang
- Wertbeständig

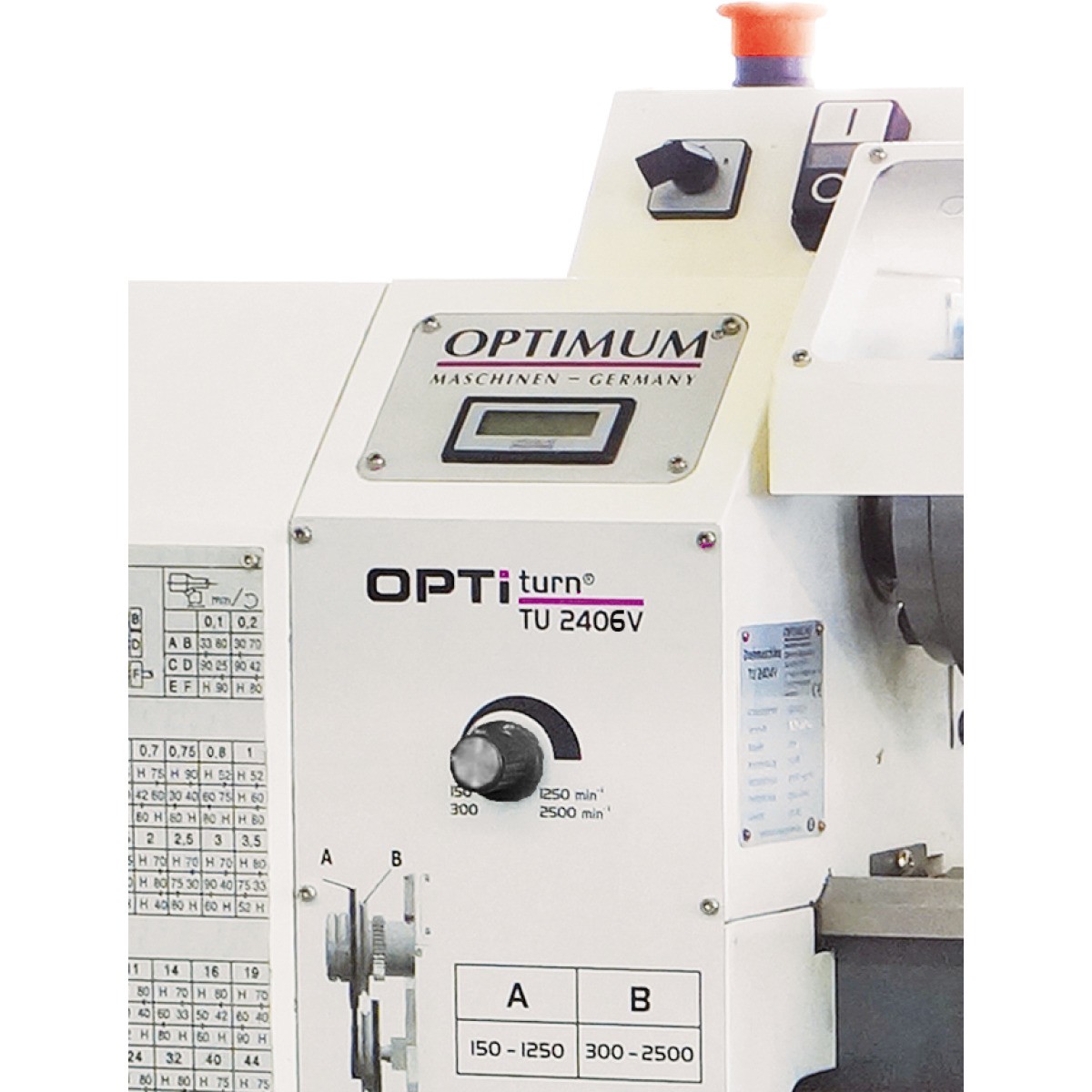

- Drehzahlwechsel leicht einstellbar über Potentiometer
- Digitale Drehzahlanzeige
- EMV-Filterklasse C1
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten:

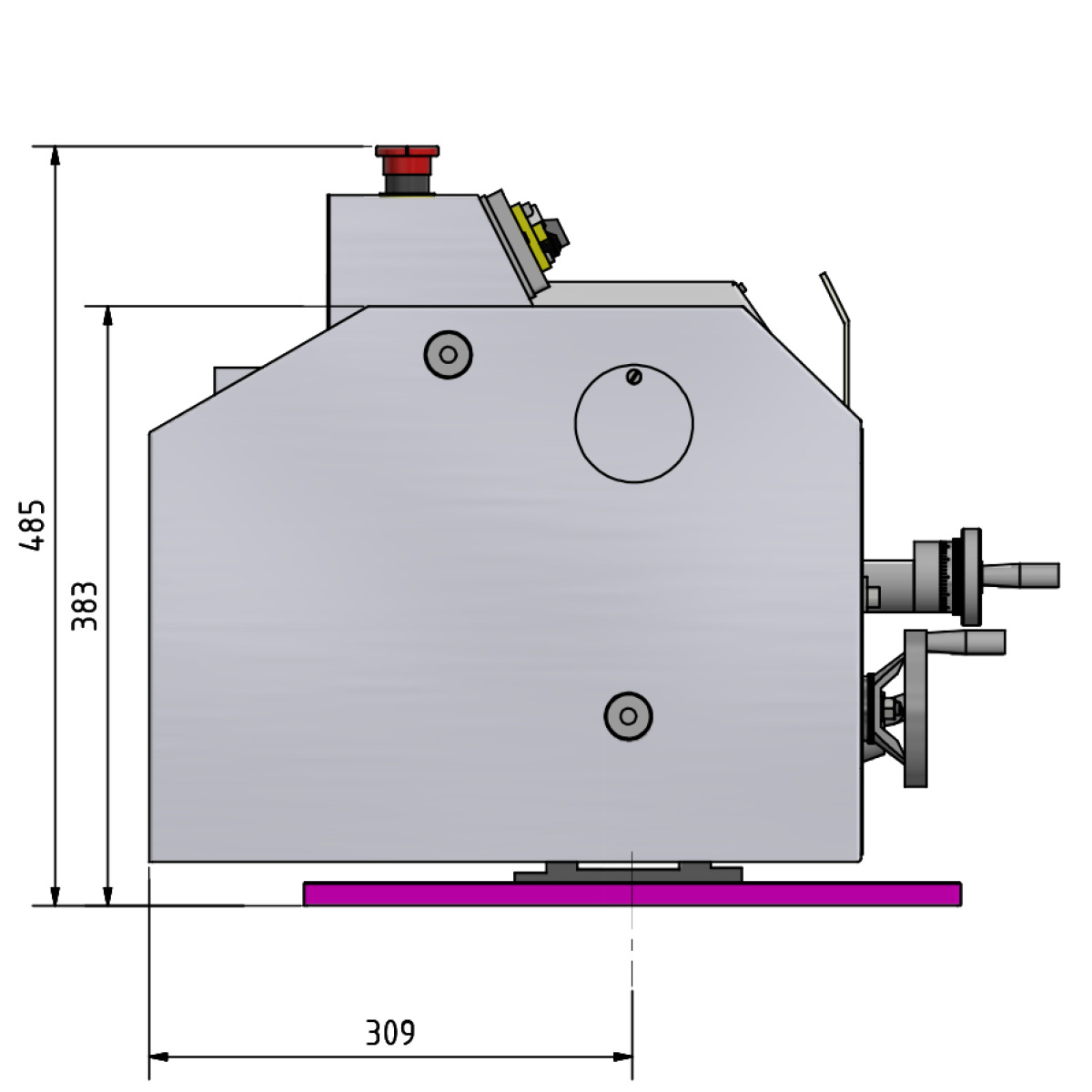

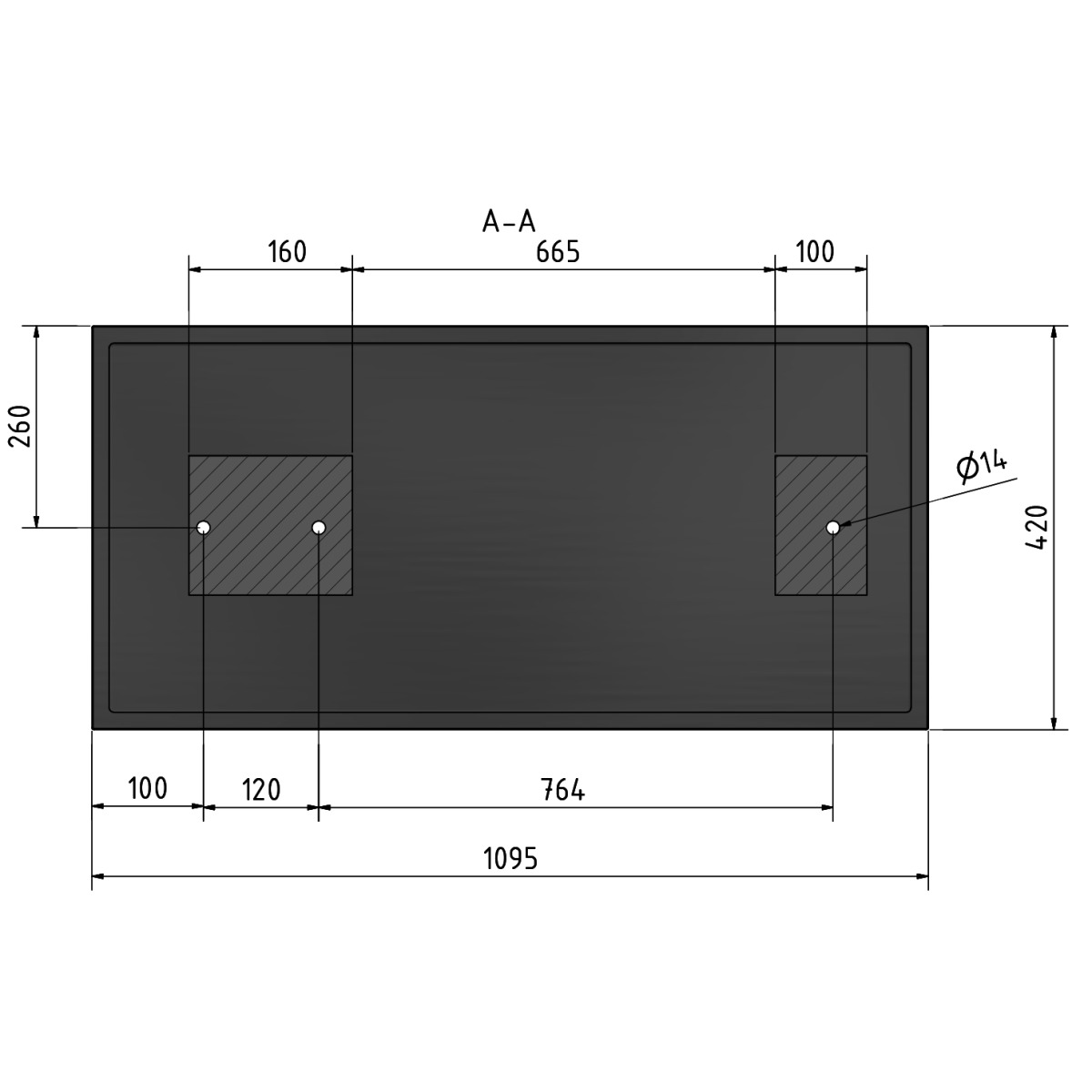

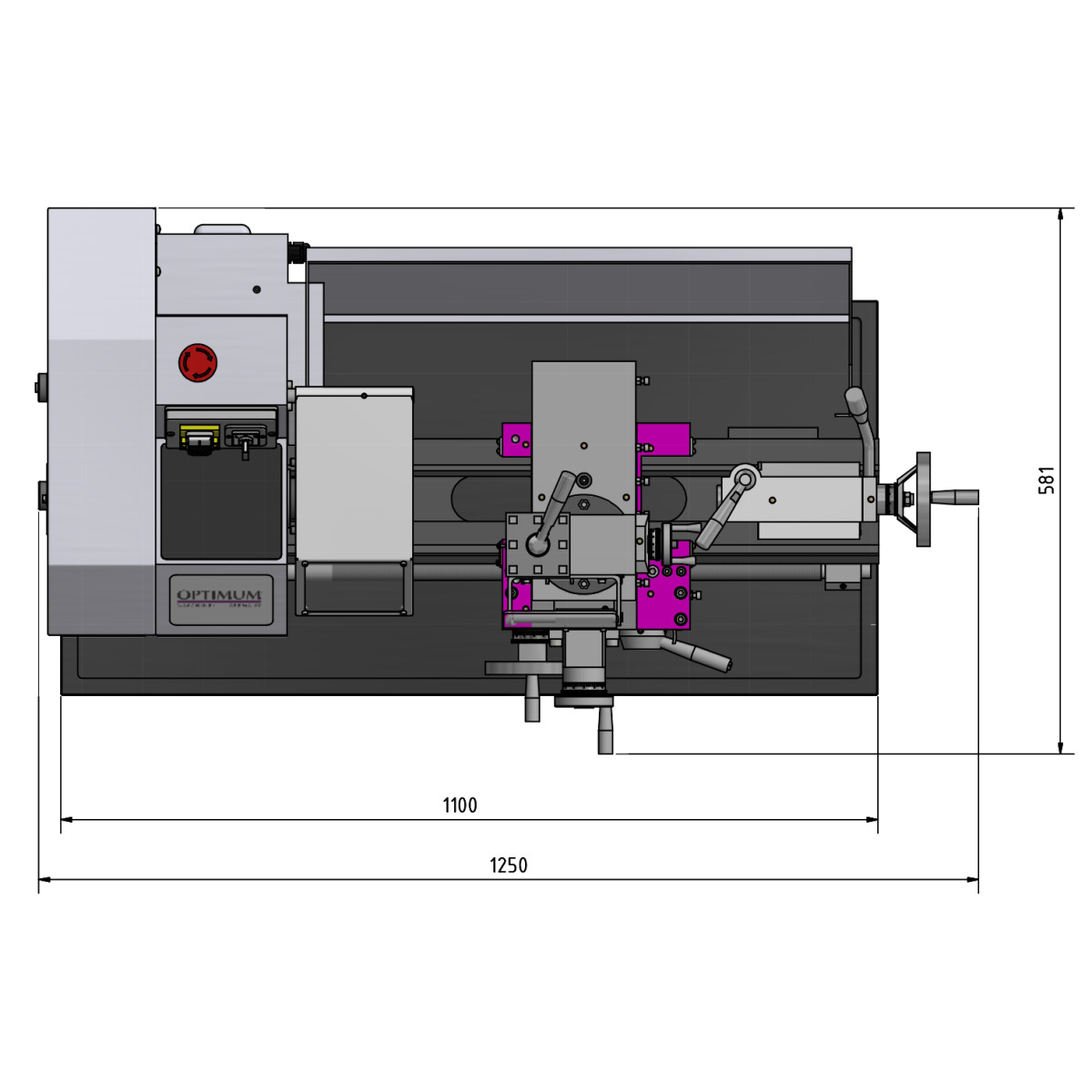

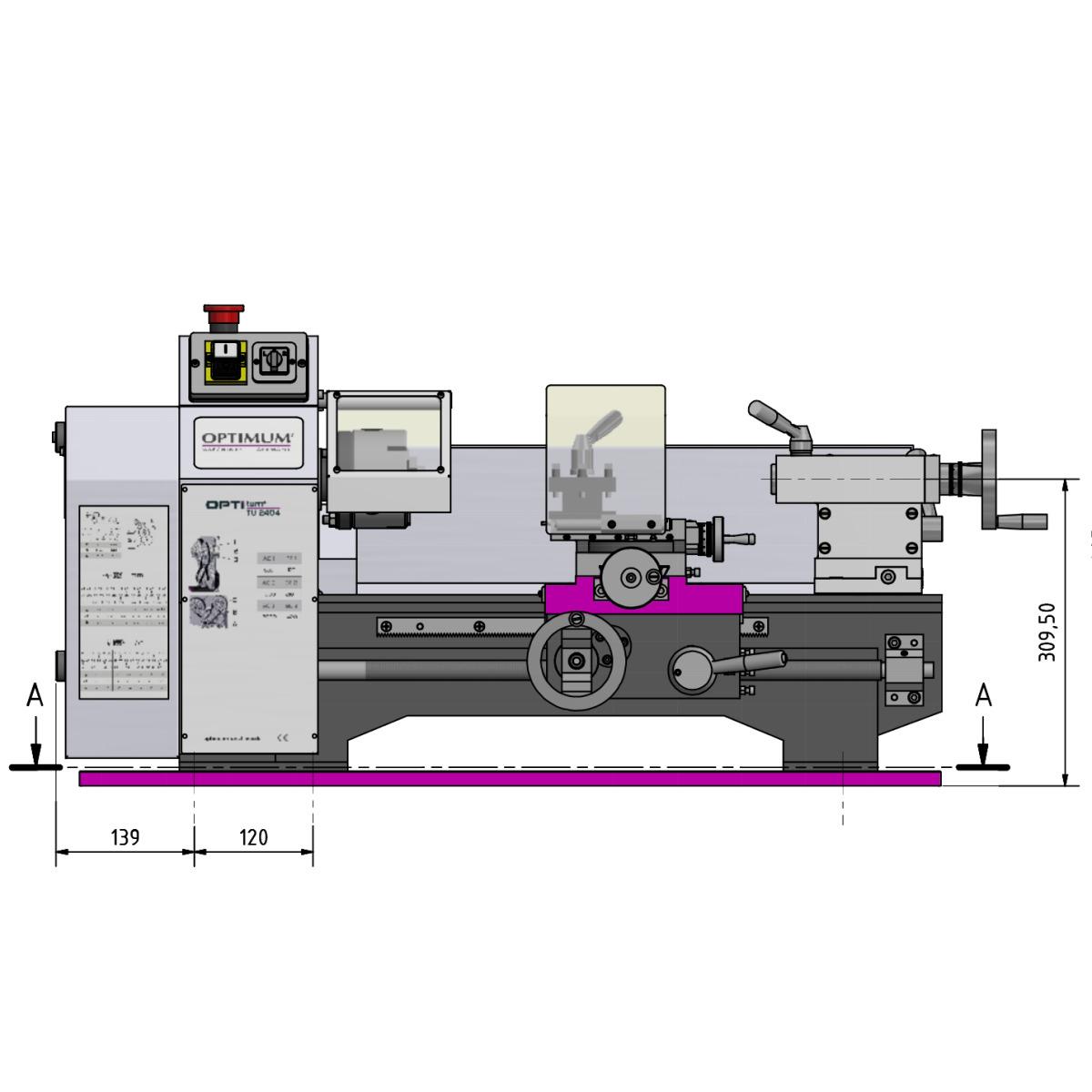

Abmessungen und Gewichte
- Länge (Produkt) ca.: 1250 mm
- Breite/Tiefe (Produkt) ca.: 594 mm
- Höhe (Produkt) ca.: 484 mm
- Gewicht (Netto) ca.: 125 kg
Arbeitsbereiche
- Spitzenhöhe: 125 mm
- Spitzenweite: 550 mm
- Umlaufdurchmesser über Maschinenbett: 250 mm
- Umlaufdurchmesser über Planschlitten: 148 mm
- Bettbreite: 133 mm
Drehzahlbereich
- Steuerung der Drehzahlregelung: elektronisch regelbar
- Anzahl der Drehzahlbereiche: 2
- Drehzahlbereich: 150 – 2500 min¯¹
Elektrische Daten
- Leistung Antriebsmotor: 1,1 kW
- Anschlussspannung: 230 V
- Netzfrequenz: 50 Hz
Normen und Zulassungen
- Norm: DIN EN 55011
- EMV-Klasse: C1
Spindel
- Spindelaufnahme: zylindrisch Ø 52 mm
- Spindelbohrung: 21 mm
- Stahlhalter Aufnahmehöhe max.: 12 mm
- Spindelkonus: MK 3
Reitstock
- Reitstockaufnahme: MK 2
- Reitstock Pinolenhub: 60 mm
Steigungen
- Steigung Metrisch: 0,4 – 3,5 mm/U
- Anzahl der Steigungen Metrisch: 14
- Steigung Zoll: 44 – 10 Gg/1"
- Anzahl der Steigungen Zoll: 12
Verfahrweg
- Verfahrweg Oberschlitten: 75 mm
- Verfahrweg Planschlitten: 120 mm
- Verfahrweg Bettschlitten: 550 mm
Lieferumfang:
- Dreibacken-Drehfutter Ø 125 mm,
zentrisch spannend - Feste Zentrierspitze MK 2 und MK 3
- Spritzwand
- Spänewanne
- Vierfach-Stahlhalter
- Wechselräder-Satz
- Bedienwerkzeug
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
