Optimum Leit- und Zugspindel-Drehmaschine OPTIturn TU 3008G
- Präzise Verarbeitung

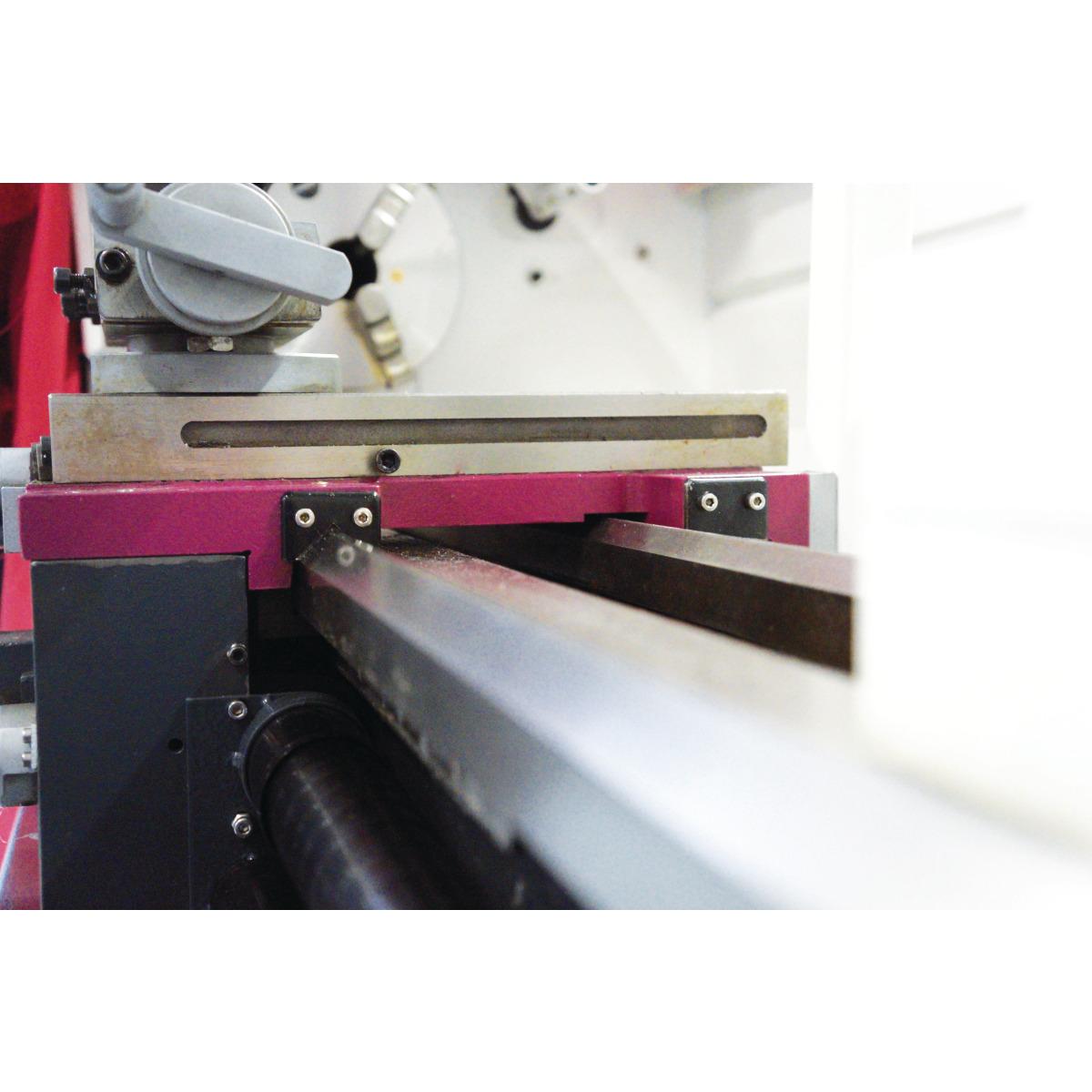

- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
- Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Gehärtete Hauptspindel in nachstellbaren, präzisen Kegelrollenlagern gelagert
- Kegelrollenlager in P5 Qualität
- Gehärtete Spindelnase
- Große Spindelbohrung Ø 38 mm
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Leit- und Zugspindel in zwei Sinterlagern gelagert
- Automatische Längs- / Planvorschübe
- Leitspindel- und Zugspindelabdeckung

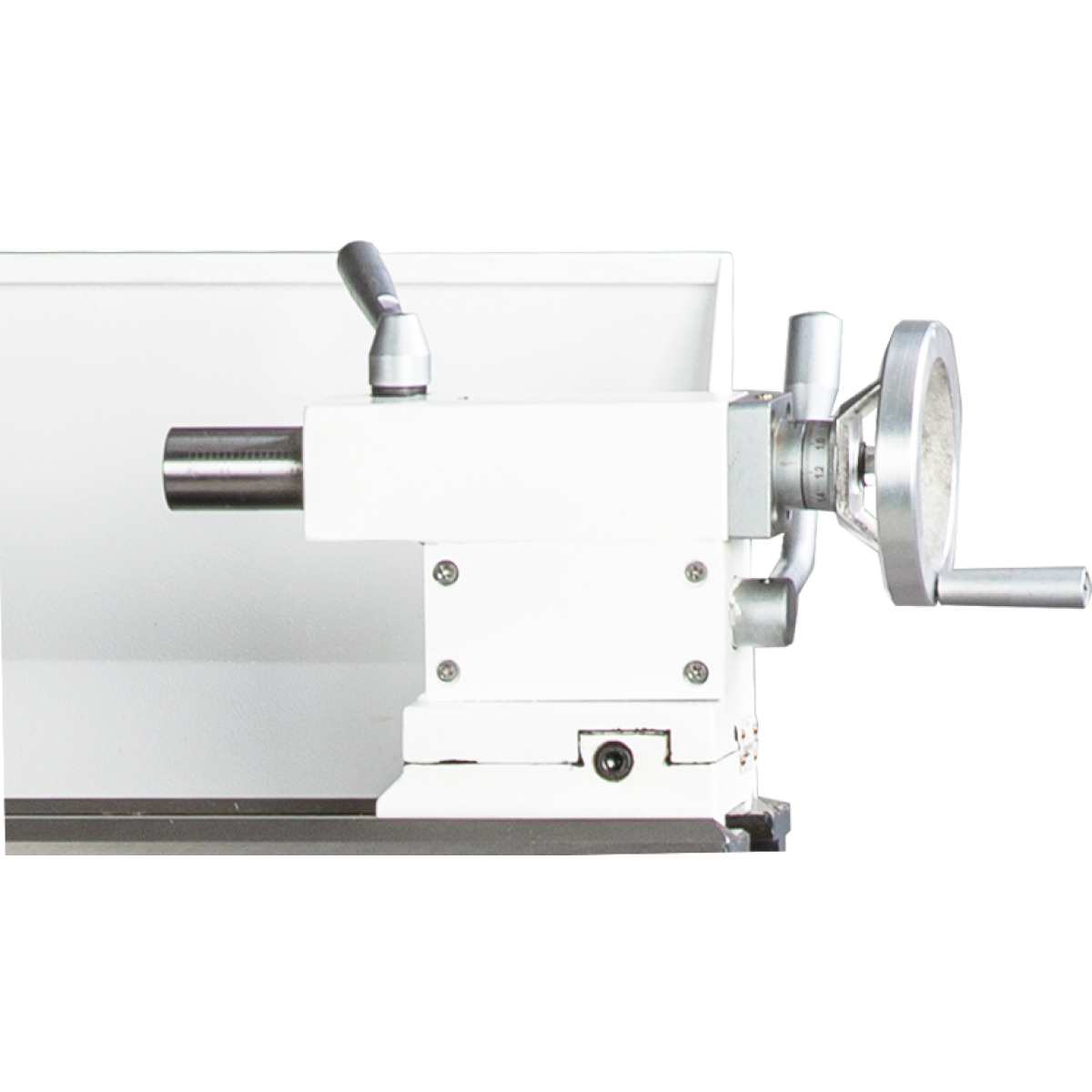

- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
- Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Wechselräder-Satz im Standardlieferumfang zum Gewindeschneiden
- Not-Halt-Schlagschalter
- Keilriemen
- Getriebe
- Keilriemen und Brushless Antrieb
- Laufruhiger, leistungsstarker und bürstenloser Gleichstrom Antrieb mit exzellenter Regelcharakteristik
- Hochpräzises Stahlfutter für höhere Drehzahlen
- Digitale Drehzahlanzeige
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten:
Abmessungen und Gewichte
- Länge (Produkt) ca.: 1525 mm
- Breite/Tiefe (Produkt) ca.: 705 mm
- Höhe (Produkt) ca.: 575 mm
- Gewicht (Netto) ca.: 261 kg
Arbeitsbereiche
- Spitzenhöhe: 158 mm
- Spitzenweite: 720 mm
- Umlaufdurchmesser über Maschinenbett: 310 mm
- Umlaufdurchmesser über Planschlitten: 190 mm
- Bettbreite: 180 mm
Drehzahlbereich
- Anzahl der Drehzahlbereiche: 6
- Drehzahlbereich: 165 – 2400 min¯¹
Elektrische Daten
- Leistung Antriebsmotor: 1,1 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Spindel
- Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 4
- Spindelbohrung: 38 mm
- Stahlhalter Aufnahmehöhe max.: 18 mm
- Spindelkonus: MK 5
Reitstock
- Reitstockaufnahme: MK 3
- Reitstock Pinolenhub: 70 mm
- Reitstock Pinolendurchmesser: 38 mm
Steigungen
- Steigung Metrisch: 0,2 – 3,5 mm/U
- Anzahl der Steigungen Metrisch: 18
- Steigung Zoll: 56 – 8 Gg/1"
- Anzahl der Steigungen Zoll: 21
Verfahrweg
- Verfahrweg Oberschlitten: 65 mm
- Verfahrweg Planschlitten: 150 mm
- Verfahrweg Bettschlitten: 600 mm
Vorschub
- Vorschubbereich längs: 0,085 – 0,832 mm/U
- Anzahl der Vorschübe längs: 9
- Vorschubbereich plan: 0,01 – 0,1 mm/U
- Anzahl der Vorschübe plan: 9
Lieferumfang:
- Dreibacken-Drehfutter Ø 160 mm, zentrisch spannend
- Feste Zentrierspitze MK 3 und MK 5
- Vierfach-Stahlhalter 25 mm
- Spritzwand
- Spänewanne
- Wechselzahnräder-Satz
- Bedienwerkzeug
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
