Beschreibung:

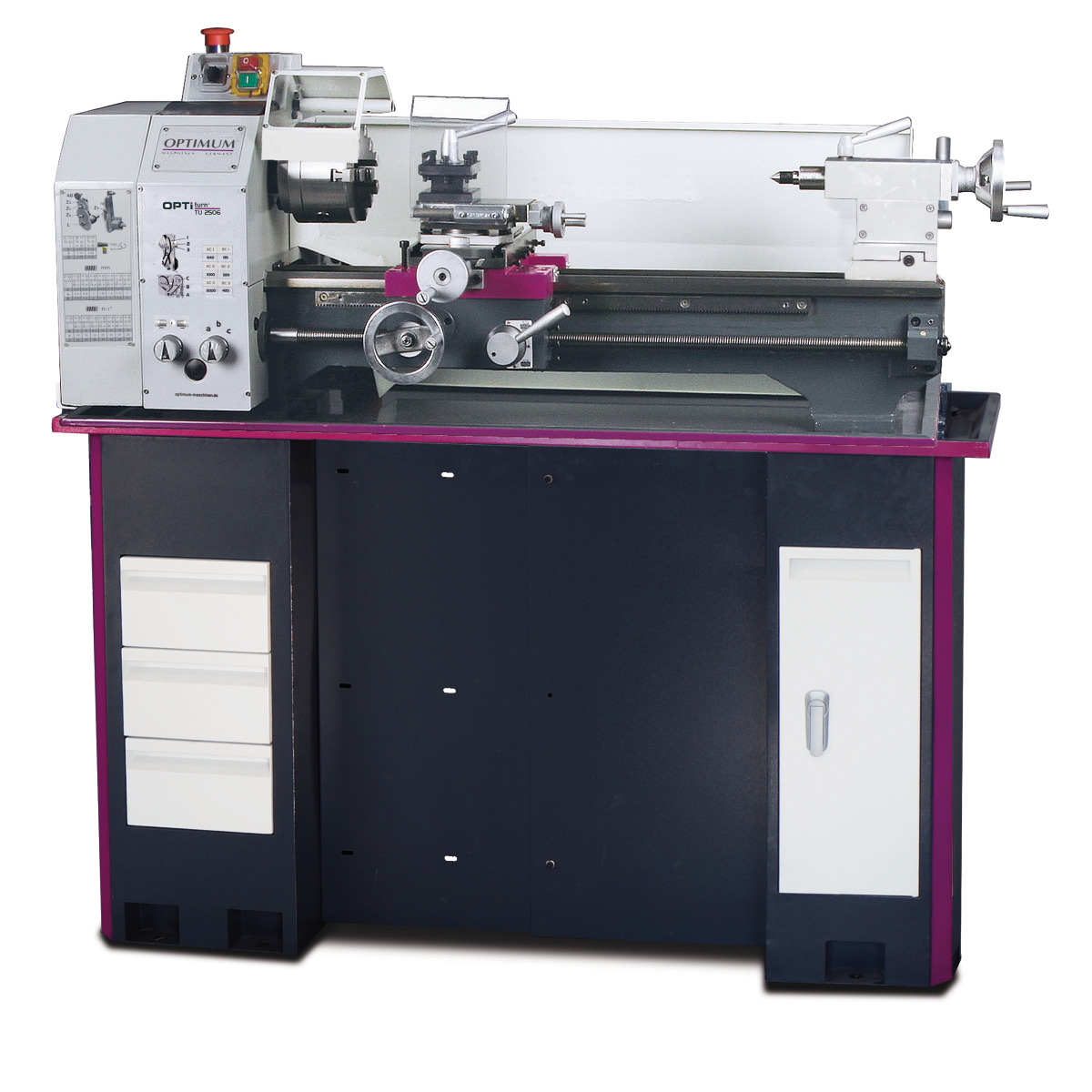

Leitspindeldrehmaschinen mit Vorschubgetriebe für den anspruchsvollen Anwender.
-Präzise Verarbeitung
-Leistungsstarker, wartungsfreier Motor
-Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
-Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
-Gehärtete und geschliffene Z-Achsen Führungsbahn
-Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
-Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
-Automatischer Längs- / Leitspindelantrieb
-Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
-Vierfach-Stahlhalter
-Alle Führungen durch Keilleisten nachstellbar
-Rechts-/Linkslauf im Bedienfeld schaltbar
-Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
-Kegelrollenlager in P5 Qualität
-Gehärtete Spindelnase mit Ø 26 mm Spindelbohrung
-Rollgewalzte Trapezspindeln
-Spanschutz am Oberschlitten
-Oberschlitten auf Planschlitten verschiebbar
-Reitstock zum Kegeldrehen ± 5 mm verstellbar
-Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
-Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
-Leitspindel in zwei Sinterlagern gelagert
-Wechselzahnräder-Satz in Standardlieferumfang zum Gewindeschneiden
-Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
-Drucklager
-Dreibacken-Drehfutter im Standardlieferumfang
-Not-Halt-Schlagschalter
-Komplett ausgestattet, wodurch der Anwender nach Inbetriebnahme sofort produktiv arbeiten kann
Technische Daten:
- Länge ca.: 1370 mm
- Breite/Tiefe ca.: 640 mm
- Höhe ca.: 535 mm
- Gewicht ca.: 180 kg
- Hauptmotor: 0,85 kW
- Spitzenhöhe: 140 mm
- Spitzenweite: 700 mm
- Umlaufdurchmesser über Maschinenbett: 266 mm
- Bettbreite: 180 mm
- Anzahl der Drehzahlbereiche: 6
- Drehzahlbereich: 150 – 2000 min¯¹
- Anschlussspannung: 230 V
- Phase(n): 1 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Aufnahme: MK 2
- Pinolenhub: 85 mm
- Spindelaufnahme: Kurzkegel
- Spindelbohrung/Stangendurchlass Durchmesser: 26 mm
- Spindelkonus: MK 4
- Stahlhalter Aufnahmehöhe max.: 13,5 mm
- Steigung Metrisch: 0,2 - 3,5 mm/U
- Anzahl der Steigungen Metrisch: 18
- Steigung Zoll: 56 - 8 Gg/1"
- Anzahl der Steigungen Zoll: 21
- X-Achse: 60 mm
- Z-Achse: 160 mm
- Vorschubbereich längs: 0,07 - 0,4 mm/U
- Anzahl der Vorschübe längs: 6
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
