Beschreibung:
Universelle Bohr-Fräsmaschinen mit digitaler Positionsanzeige DRO 5 und Maschinenunterbau aus Guss. MB 4PV mit elektronisch stufenlos regelbarem Antrieb
-Schwere, massive Gussausführung
-Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
-Rechts-/Linkslauf
-Automatischer Pinolenvorschub mit manuellem Feinvorschub
-Motorische Positionierung der Z-Achse

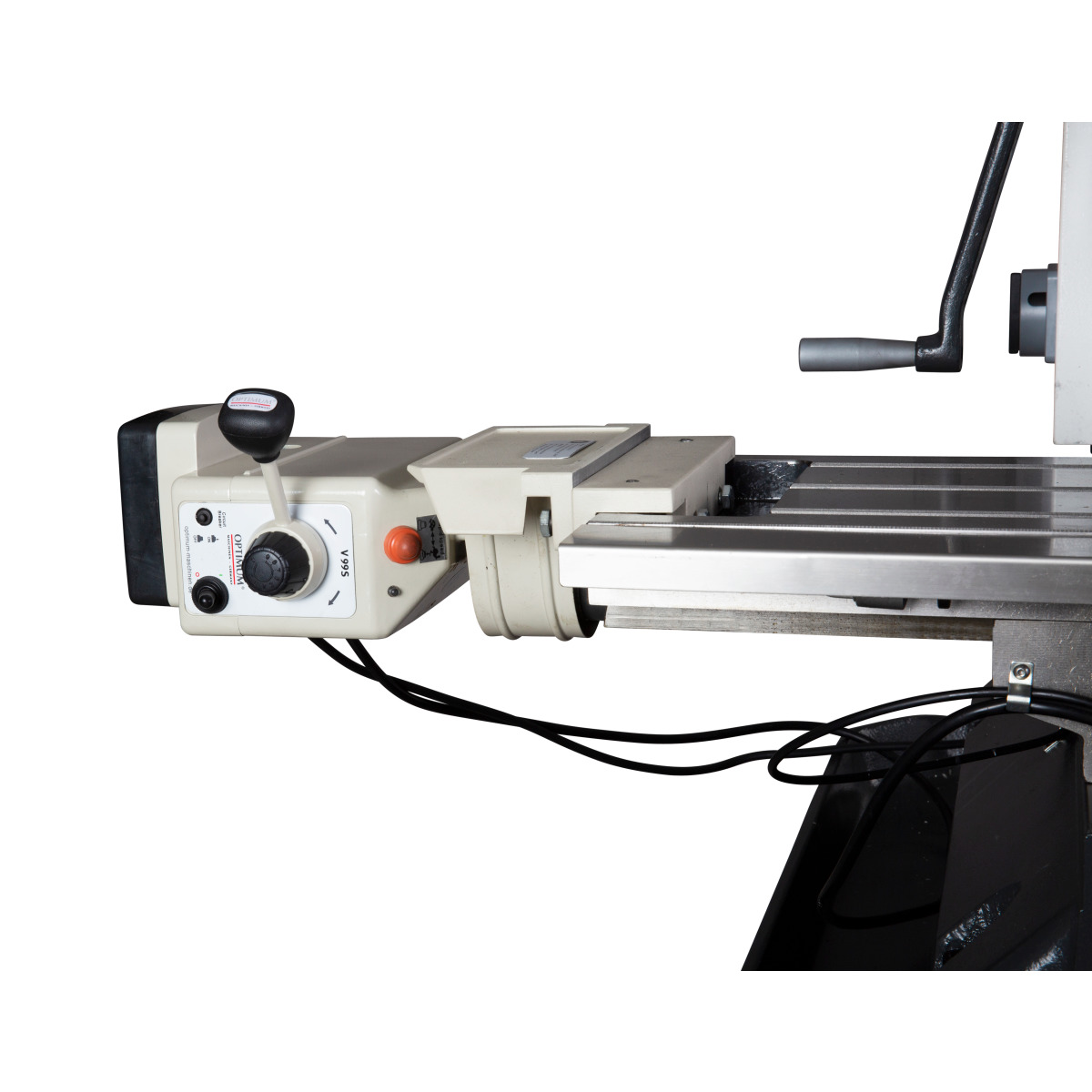

-Motorischer Tischvorschub der X-Achse
-Kühlmitteleinrichtung
-Maschinenlampe

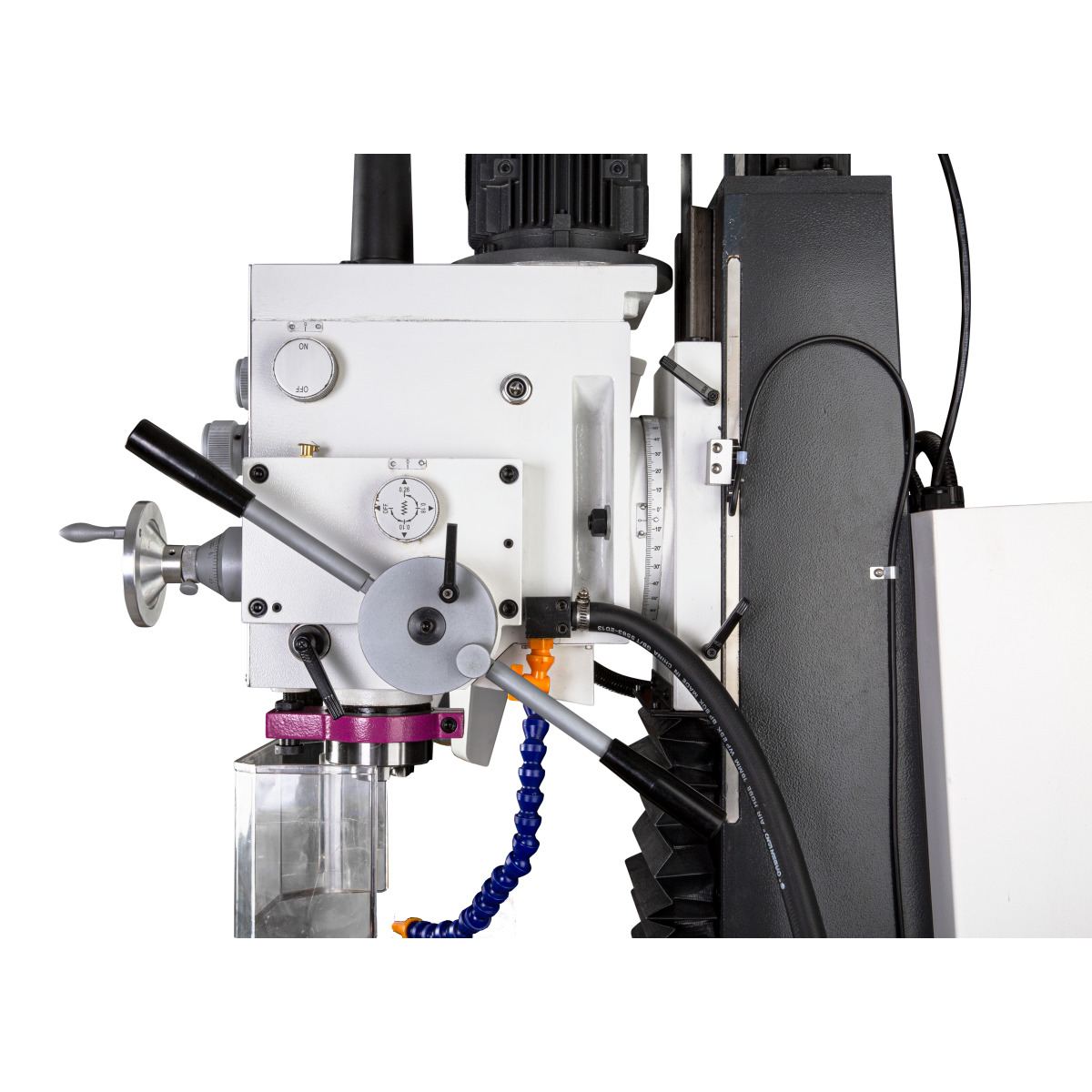

-Getriebekopf ± 60° schwenkbar
-Nachstellbare Keilleisten
-Massive Schwalbenschwanzführung der Säule, handgeschabt, für höchste Stabilität und größtmögliche Präzision
-Höhenverstellbare, groß dimensionierte Schutzscheibe mit Mikroschalter
-Bohrtiefenanschlag

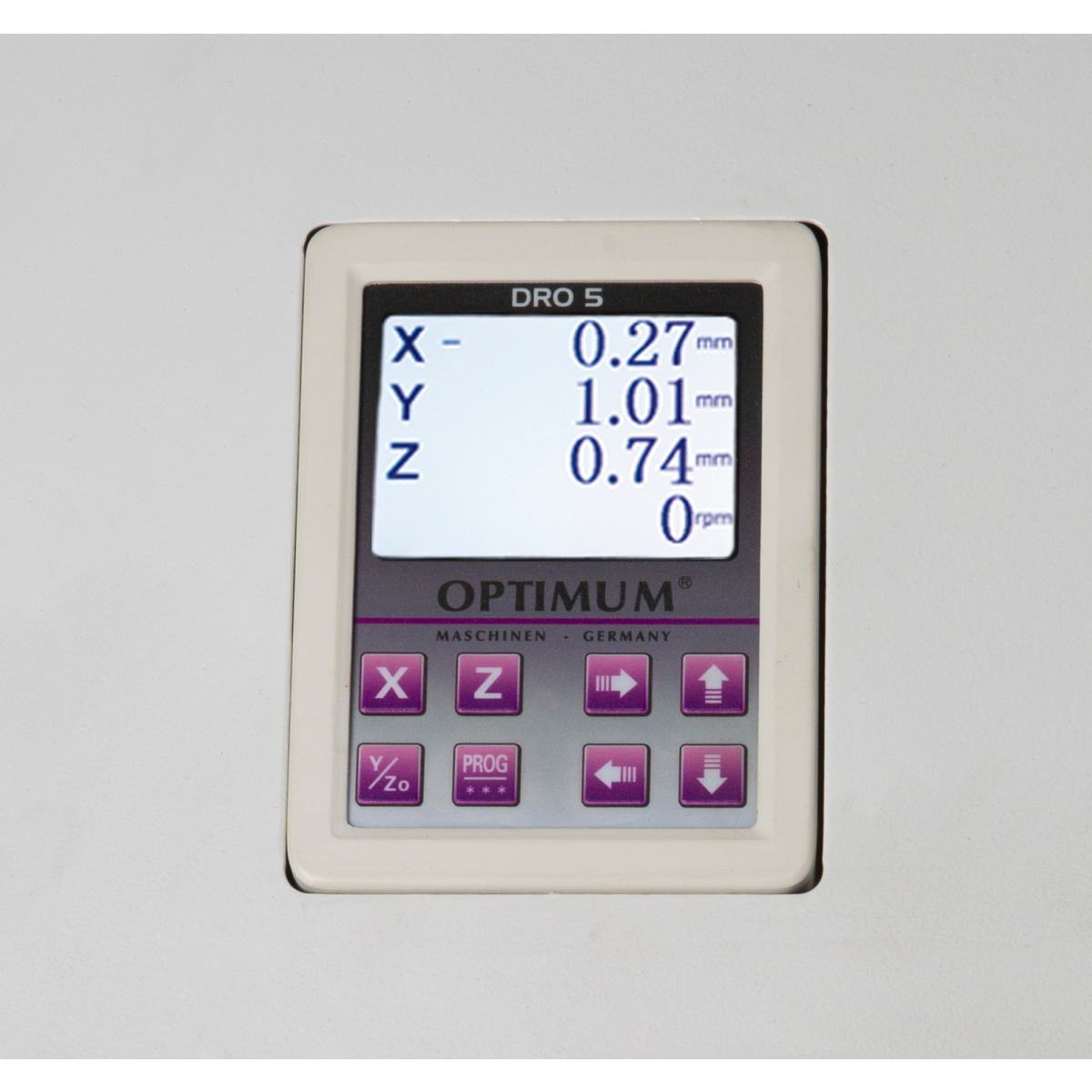

-Digitale Positionsanzeige DRO 5
-Bohren / Gewindeschneidfunktion
-Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbare Keilleisten
-Massiver Maschinenunterbau aus Guss mit Spänerinne
MB 4P:
-Zweistufiger Qualitäts-Industrie-Elektromotor
-Großer Drehzahlbereich von 95-3.200 min-1 durch 12 schaltbare Geschwindigkeiten
Technische Daten:

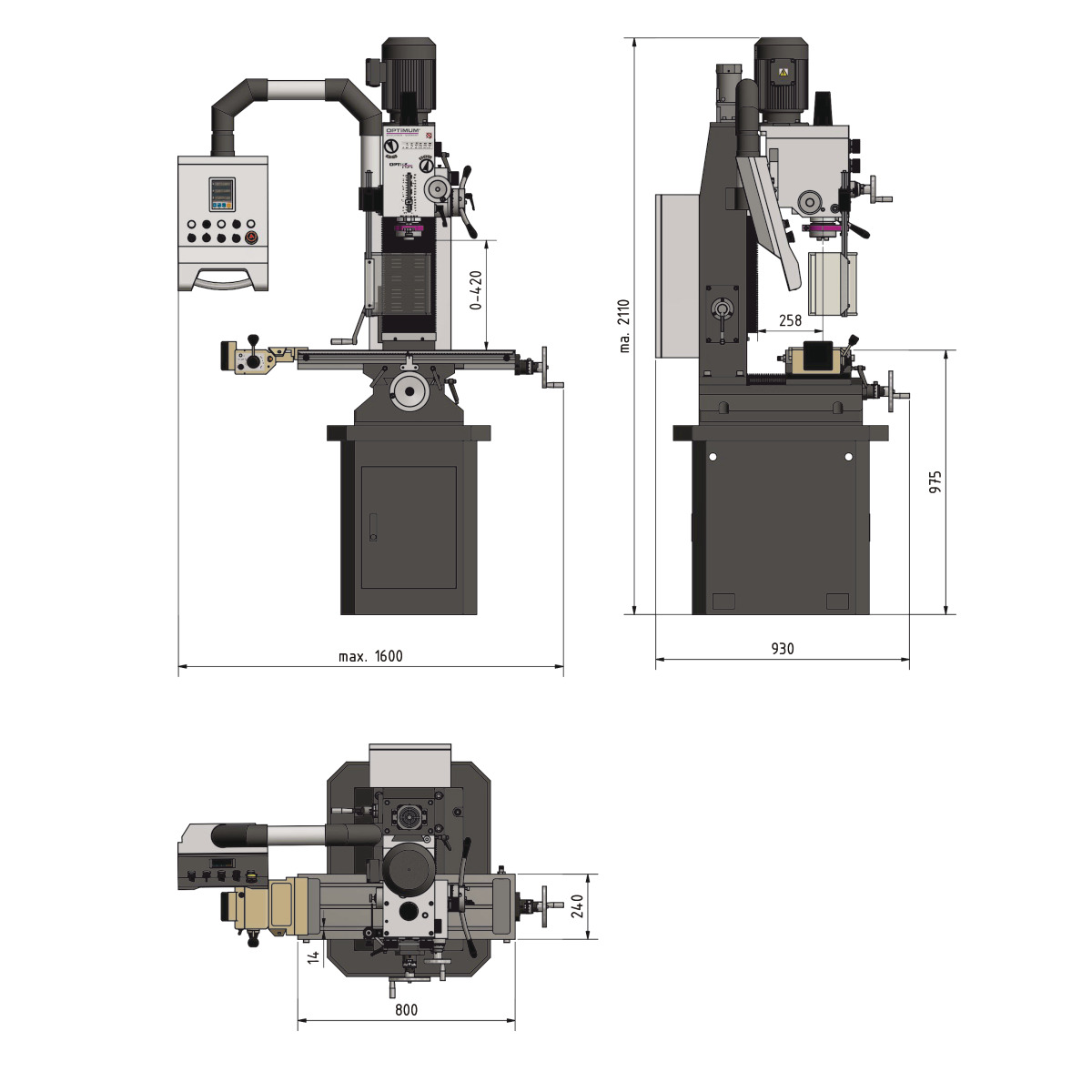

- Länge ca.: 1600 mm
- Breite/Tiefe ca.: 930 mm
- Höhe ca.: 2110 mm
- Gewicht ca.: 495 kg
- Messerkopfgröße max.: 63 mm
- Schaftfräsergröße max.: 28 mm
- Bohrleistung Stahl (S235JR): 32 mm
- Dauerbohrleistung Stahl (S235JR): 28 mm
- Gesamt Anschlusswert: 1,1/1,5 kW
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Länge: 800 mm
- Breite: 240 mm
- Abstand Vertikalspindel - Frästisch max.: 420 mm
- T-Nuten Größe: 14 mm
- T-Nuten Anzahl: 3
- T-Nuten Abstand: 80 mm
- Norm: DIN EN 55011
- EMV-Klasse: C2
- X-Achse manuell: 560 mm
- Y-Achse manuell: 195 mm
- Z-Achse manuell: 350 mm
- X-Achse automatisch: 480 mm
- Ausladung: 258 mm
- Spindelaufnahme: MK 4
- Drehzahlbereich: 95 – 3200 min¯¹
- Anzahl der Drehzahlbereiche: 2 x 6
- Anzugsstange: M 16
- Drehbereich Fräskopf Z - X Ebene: ± 45 °
- Pinolendurchmesser: 75 mm
- Pinolenhub: 120 mm
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
