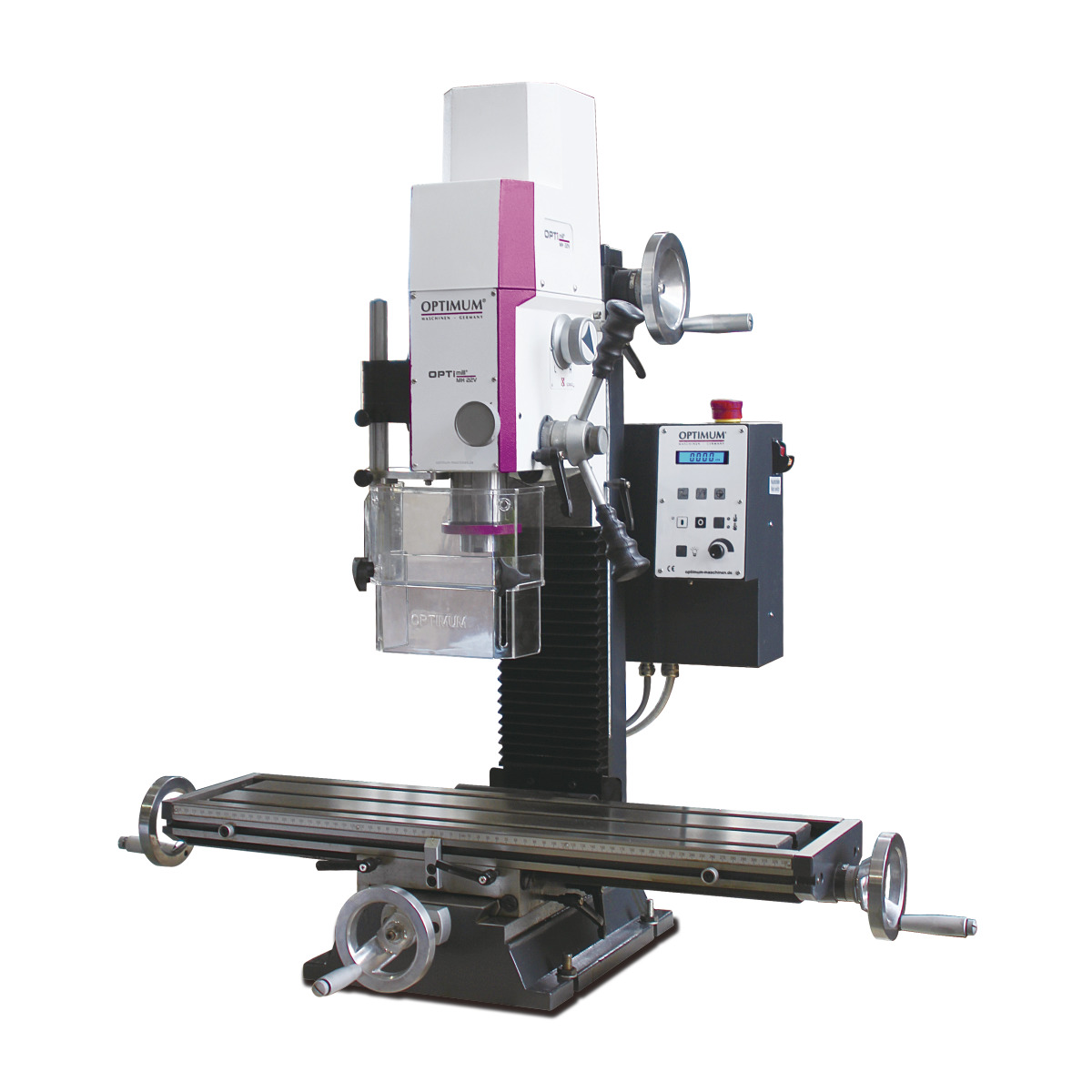

Optimum Bohr-Fräsmaschine OPTImill MH 22V
Beschreibung:
Stabile Bohr-Fräsmaschinen mit elektronisch stufenlos regelbarem Antrieb. MH 22VD mit digitaler Positionsanzeige DRO 5
-Präzise verarbeitet

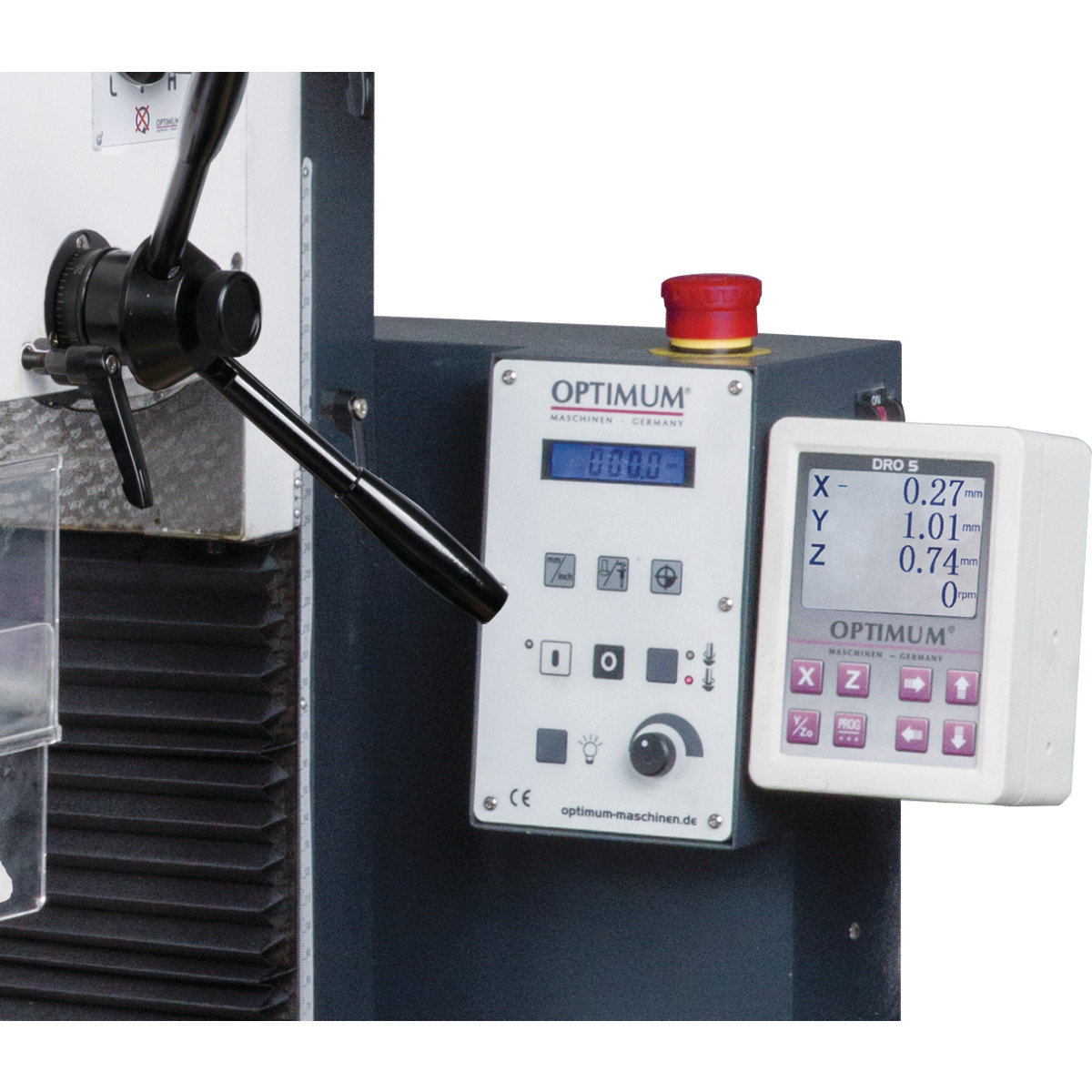

-Übersichtliches Bedienpanel mit bedienerfreundliche Folientastatur
-Sicherheitselektrik in 24 Volt-Ausführung

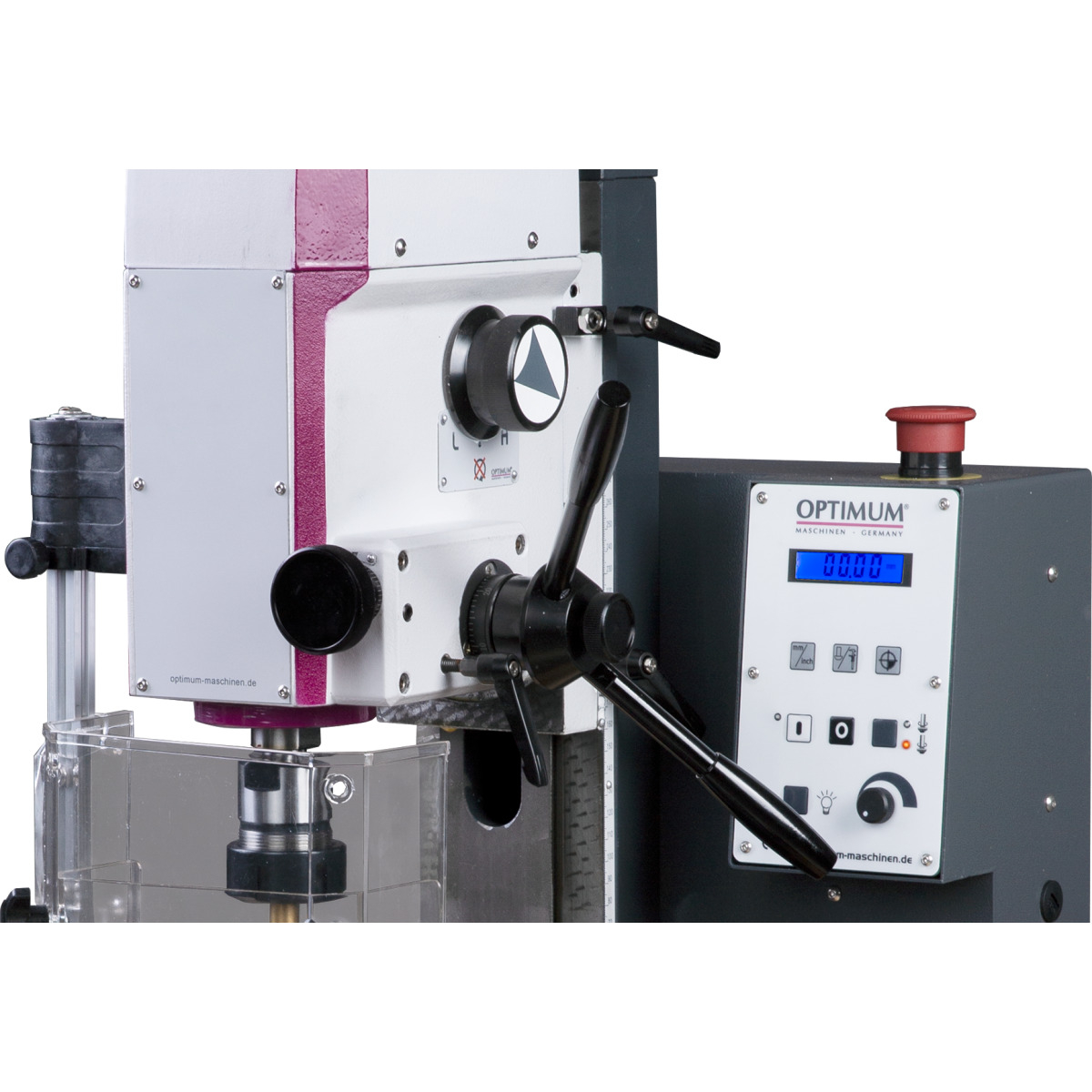

-Gut ablesbares digitales Display für Drehzahl und Bohrtiefe
-Not-Halt-Schlagschalter
-Motor mit zweistufige Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
-Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
-Steuerelektronik mit integrierte Relais-Steuerung

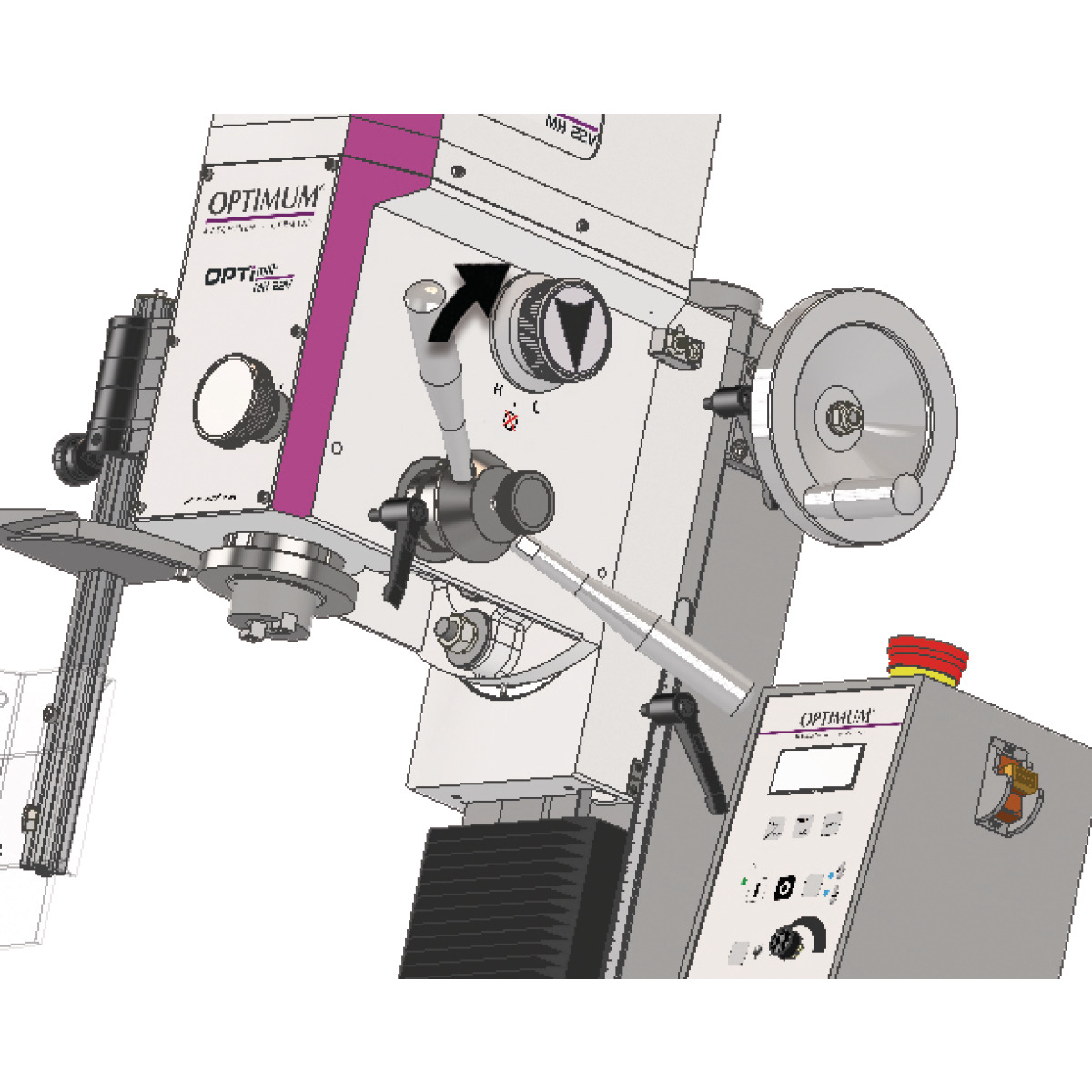

-Bohr-Fräskopf um ± 90 neigbar, für Fräs- und Bohrarbeiten in jeder Winkellage
-Vorschubspindeln spielfrei einstellbar durch nachstellbare Spindelmuttern
-Rechts-/Linkslauf
-Maschinenlampe
-Hohe Rundlaufgenauigkeit durch Kegelrollenlager ? 0,015 mm in der Pinole gemessen
-Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
-Massiver präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten
-Nachstellbare Keilleisten
-Einstellbare Endanschlage
-Bohrung für leichtes Ölen der Trapezspindel
-Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
-Faltenbalg als Führungsschutz
-Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
-Feinvorschub MH 20V
-X-, Y- und Z-Säule-Achse mit vorbereiteter Nut für die nachträgliche Montage der Magnetbänder

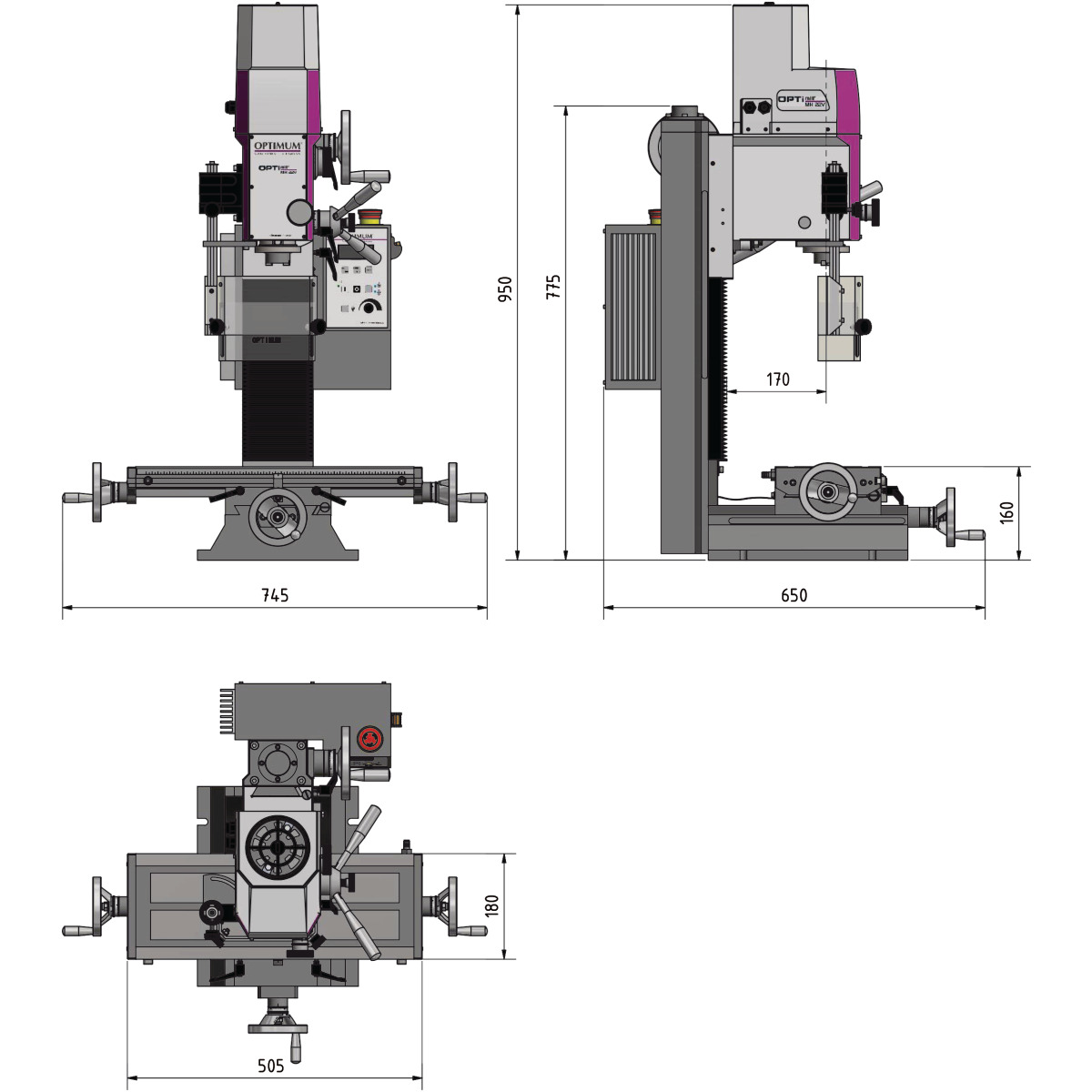

Technische Daten:
- Länge ca.: 945 mm
- Breite/Tiefe ca.: 650 mm
- Höhe ca.: 950 mm
- Gewicht ca.: 120 kg
- Hauptmotor: 0,95 kW
- Messerkopfgröße max.: 52 mm
- Schaftfräsergröße max.: 12 mm
- Bohrleistung Stahl (S235JR): 20 mm
- Dauerbohrleistung Stahl (S235JR): 16 mm
- Anschlussspannung: 230 V
- Phase(n): 1 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Länge: 700 mm
- Breite: 180 mm
- Abstand Vertikalspindel - Frästisch min.: 370 mm
- Abstand Vertikalspindel - Frästisch max.: 370 mm
- T-Nuten Größe: 12 mm
- T-Nuten Anzahl: 3
- T-Nuten Abstand: 63 mm
- Traglast max.: 50 kg
- Norm: DIN EN 55011
- EMV-Klasse: C2
- X-Achse manuell: 480 mm
- Y-Achse manuell: 175 mm
- Z-Achse manuell: 270 mm
- Ausladung: 170 mm
- Spindelaufnahme: BT 20
- Drehzahlbereich: 90 – 3000 min¯¹
- Anzahl der Drehzahlbereiche: 2
- Steuerung der Drehzahlregelung: elektronisch
- Drehbereich Fräskopf Z - X Ebene: 90 °
- Pinolendurchmesser: 60 mm
- Pinolenhub: 50 mm
Stabile Bohr-Fräsmaschinen mit elektronisch stufenlos regelbarem Antrieb. MH 22VD mit digitaler Positionsanzeige DRO 5
-Präzise verarbeitet
-Übersichtliches Bedienpanel mit bedienerfreundliche Folientastatur
-Sicherheitselektrik in 24 Volt-Ausführung
-Gut ablesbares digitales Display für Drehzahl und Bohrtiefe
-Not-Halt-Schlagschalter
-Motor mit zweistufige Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
-Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
-Steuerelektronik mit integrierte Relais-Steuerung
-Bohr-Fräskopf um ± 90 neigbar, für Fräs- und Bohrarbeiten in jeder Winkellage
-Vorschubspindeln spielfrei einstellbar durch nachstellbare Spindelmuttern
-Rechts-/Linkslauf
-Maschinenlampe
-Hohe Rundlaufgenauigkeit durch Kegelrollenlager ? 0,015 mm in der Pinole gemessen
-Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
-Massiver präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten
-Nachstellbare Keilleisten
-Einstellbare Endanschlage
-Bohrung für leichtes Ölen der Trapezspindel
-Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
-Faltenbalg als Führungsschutz
-Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
-Feinvorschub MH 20V
-X-, Y- und Z-Säule-Achse mit vorbereiteter Nut für die nachträgliche Montage der Magnetbänder
Technische Daten:
- Länge ca.: 945 mm
- Breite/Tiefe ca.: 650 mm
- Höhe ca.: 950 mm
- Gewicht ca.: 120 kg
- Hauptmotor: 0,95 kW
- Messerkopfgröße max.: 52 mm
- Schaftfräsergröße max.: 12 mm
- Bohrleistung Stahl (S235JR): 20 mm
- Dauerbohrleistung Stahl (S235JR): 16 mm
- Anschlussspannung: 230 V
- Phase(n): 1 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Länge: 700 mm
- Breite: 180 mm
- Abstand Vertikalspindel - Frästisch min.: 370 mm
- Abstand Vertikalspindel - Frästisch max.: 370 mm
- T-Nuten Größe: 12 mm
- T-Nuten Anzahl: 3
- T-Nuten Abstand: 63 mm
- Traglast max.: 50 kg
- Norm: DIN EN 55011
- EMV-Klasse: C2
- X-Achse manuell: 480 mm
- Y-Achse manuell: 175 mm
- Z-Achse manuell: 270 mm
- Ausladung: 170 mm
- Spindelaufnahme: BT 20
- Drehzahlbereich: 90 – 3000 min¯¹
- Anzahl der Drehzahlbereiche: 2
- Steuerung der Drehzahlregelung: elektronisch
- Drehbereich Fräskopf Z - X Ebene: 90 °
- Pinolendurchmesser: 60 mm
- Pinolenhub: 50 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
