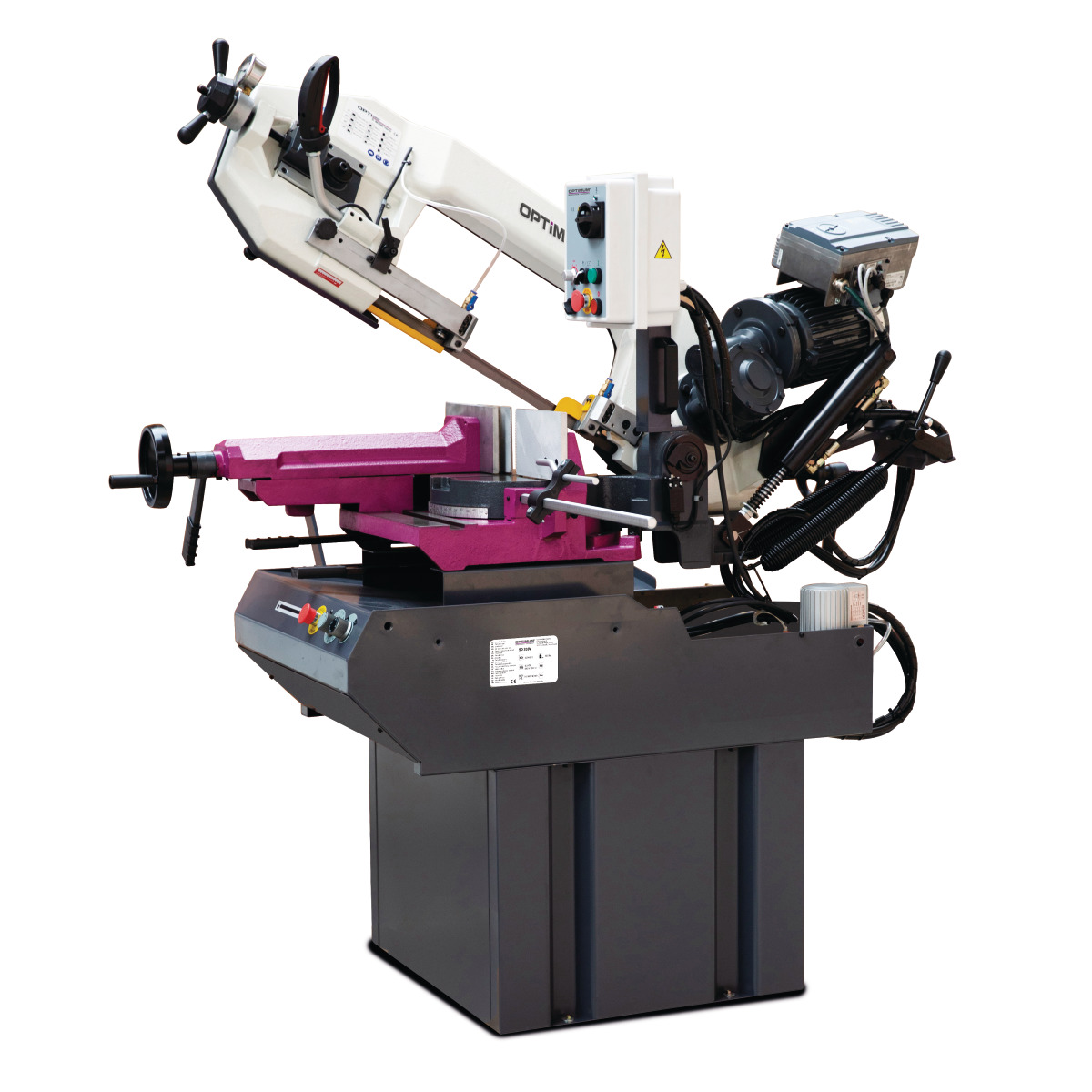

Optimum Metallbandsäge OPTIsaw SD 310V

• Geräuscharmer Lauf
• Schwere Gussausführung
• Hohe Schnittgenauigkeit durch vibrationsfreien Lauf
• Kugelgelagerte Sägebandführung
• EMV Klasse C2
• Zweikanalige Sicherheitskette mit Schnellstop bei Not-Halt
• Spänebürste
• Mikroschalter für automatische Endabschaltung
• Drucktaster - Manueller Sägebandlauf – am Handhebel schaltet den Lauf des Sägebandes ein und aus
• Serienmäßig mit hochwertigem Bi-Metall-Sägeband
• Materialanschlag mit Skalierung
• Schnellspannschraubstock verstellbar über Handrad. Festspannen des Werkstücks mit handlichem Schnellspannhebel
• Stabiler Maschinenunterbau
• Endanschläge gradgenau einstellbar
• Stufenlos einstellbare Sägeband-Geschwindigkeit 15 - 90 m/min
• Doppelgehrung

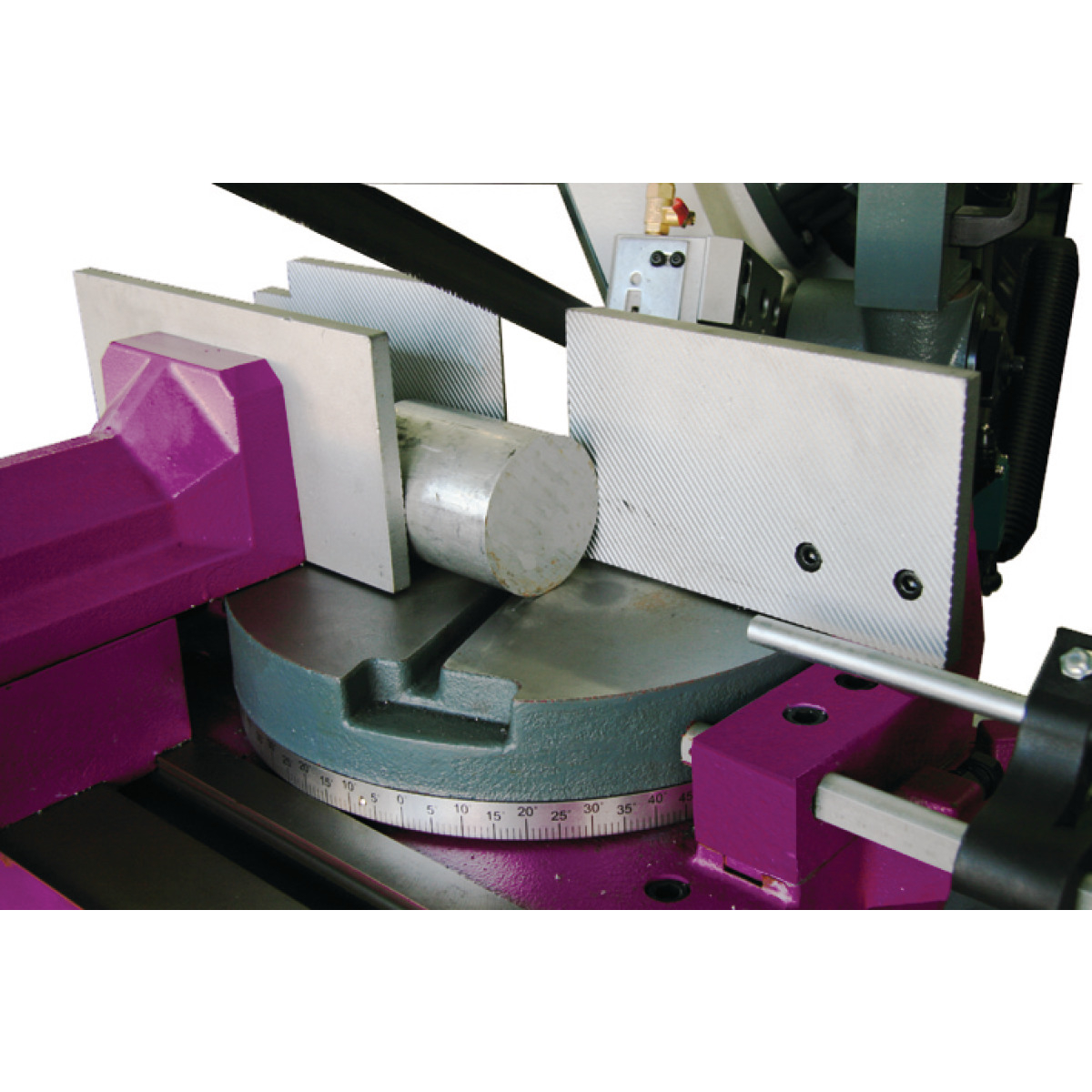

• Drehteller: Jeder Winkel zwischen 45° und-60° kann gesägt werden, da der Schnittspalt mit dem Sägearm mitschwenkt

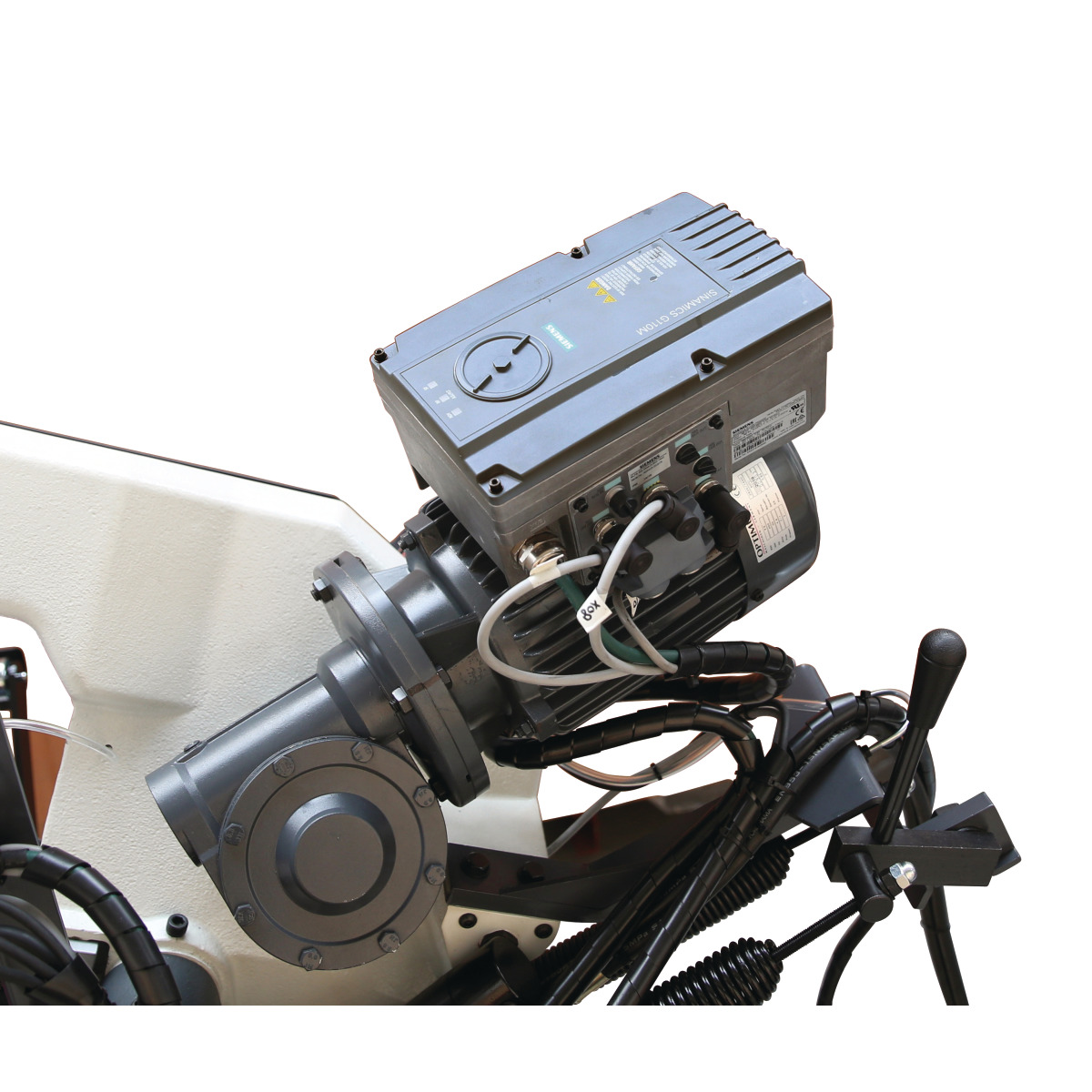

• Siemens Sinamics G110M

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1850 mm
• Breite ohne Materialanschlag ca.: 700 mm
• Breite mit Materialanschlag ca.: 1300 mm
• Höhe untere Endlagestellung ca.: 1600 mm
• Höhe obere Endlagestellung ca.: 2000 mm
• Gewicht (Netto) ca.: 380 kg

Elektrische Daten

• Leistung Antriebsmotor: 1,5 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Motorleistung Kühlmittelpumpe: 0.1 kW

Maschinendaten

• Sägebandgeschwindigkeit(en): 15 – 100 m/min
• Sägebandlänge: 2750 mm
• Sägebandbreite: 27 mm
• Sägebanddicke: 0.9 mm
• Schnittwinkel von bis: 45 - -60 °
• Vorschub: Hydraulisch über Absenkzylinder
• Heben des Sägebügels: manuell

Schnittbereiche

• Schnittbereich 0° rund (Vollmaterial): 255 mm
• Schnittbereich 0° quadrat (Vollmaterial): 255 mm
• Schnittbereich 0° rechteck stehend (Vollmaterial): 200 x 270 mm
• Schnittbereich -45° rund (Vollmaterial): 190 mm
• Schnittbereich -45° quadrat (Vollmaterial): 140 mm
• Schnittbereich -45° rechteck stehend (Vollmaterial): 140 x 210 mm
• Schnittbereich -60° rund (Vollmaterial): 110 mm
• Schnittbereich -60° quadrat (Vollmaterial): 110 mm
• Schnittbereich -60° rechteck stehend (Vollmaterial): 110 x 210 mm
• Schnittbereich +45° rund (Vollmaterial): 190 mm
• Schnittbereich +45° quadrat (Vollmaterial): 160 mm
• Schnittbereich +45° rechteck stehend (Vollmaterial): 160 x 160 mm
• Erläuterung Schnittbereich: Schnittbereich aufgrund des Sägebügelgewichtes mit Aluminium ermittelt. Kann beim Einsatz unterschiedlicher Materialien variieren und unter Umständen kleiner ausfallen (nicht Schnittkapazität).

Lieferumfang:

• Materialanschlag
• Bi-Metall-Sägeband
• Maschinenunterbau
• Kühlmittelpumpe
