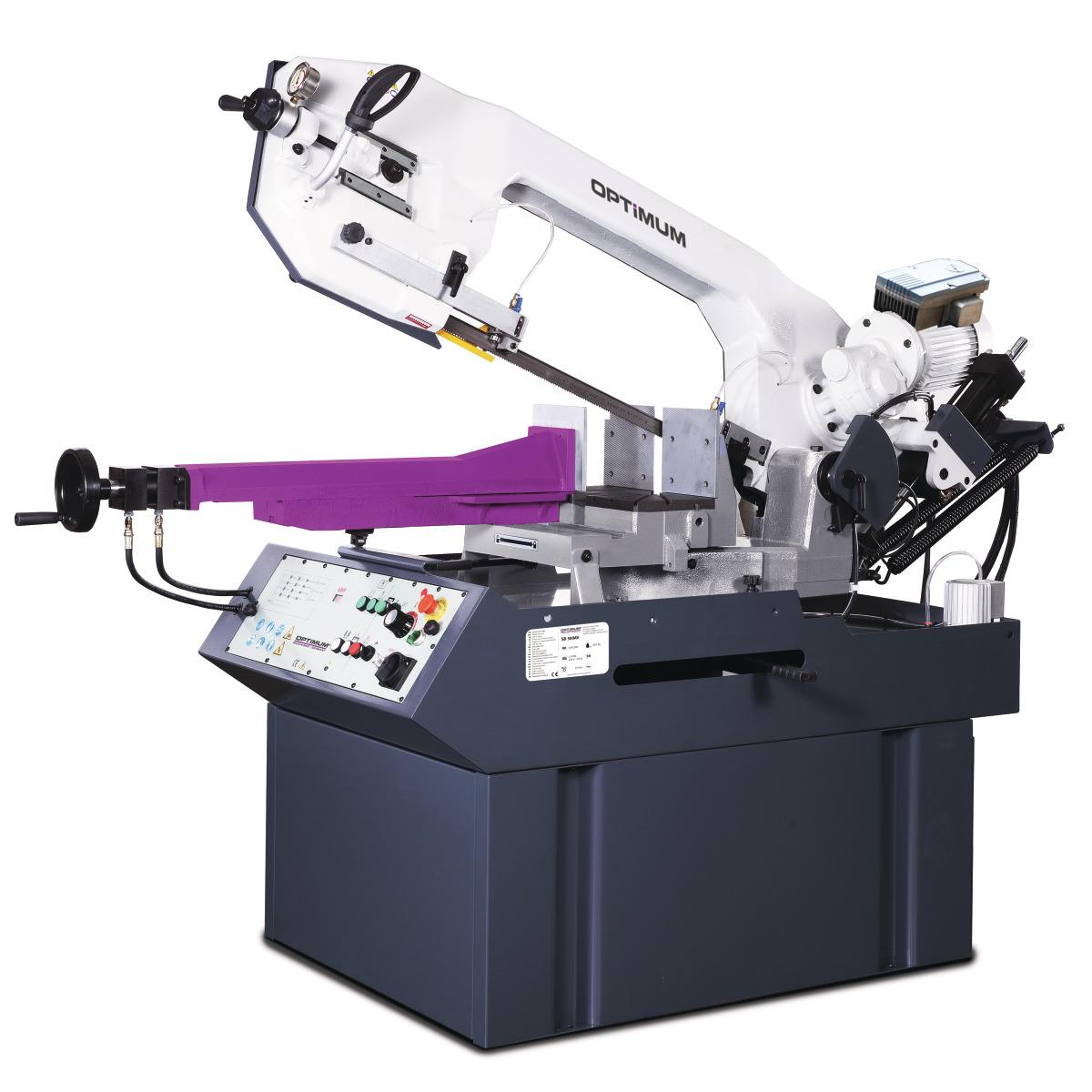

Optimum Doppelgehrungs-Metallbandsäge OPTIsaw SD 500AV

• Schwere Industrieausführung
• Geräuscharmer Lauf
• Manueller oder halbautomatischer Betrieb
• Stufenlos einstellbare Sägeband-Geschwindigkeit von 20-80 m/min
• Hohe Schnittgenauigkeit durch vibrationsfreien Lauf
• Gehrungsverstellung -45° bis 60° durch Schwenken des gesamten Sägebügels
• Serienmäßig mit hochwertigem Bi-Metall-Sägeband
• Mikroschalter für automatische Endabschaltung
• Kühlmittelpumpe
• Kugelgelagerte Sägebandführung mit Hartmetallplättchen für optimale Schnittergebnisse
• Einfache Einstellung der Absenkgeschwindigkeit mittels Vorschubregelventil im Bedienfeld
• Groß dimensionierter, hydraulischer Schnellspannschraubstock, selbstschließend, seitlich verschiebbar

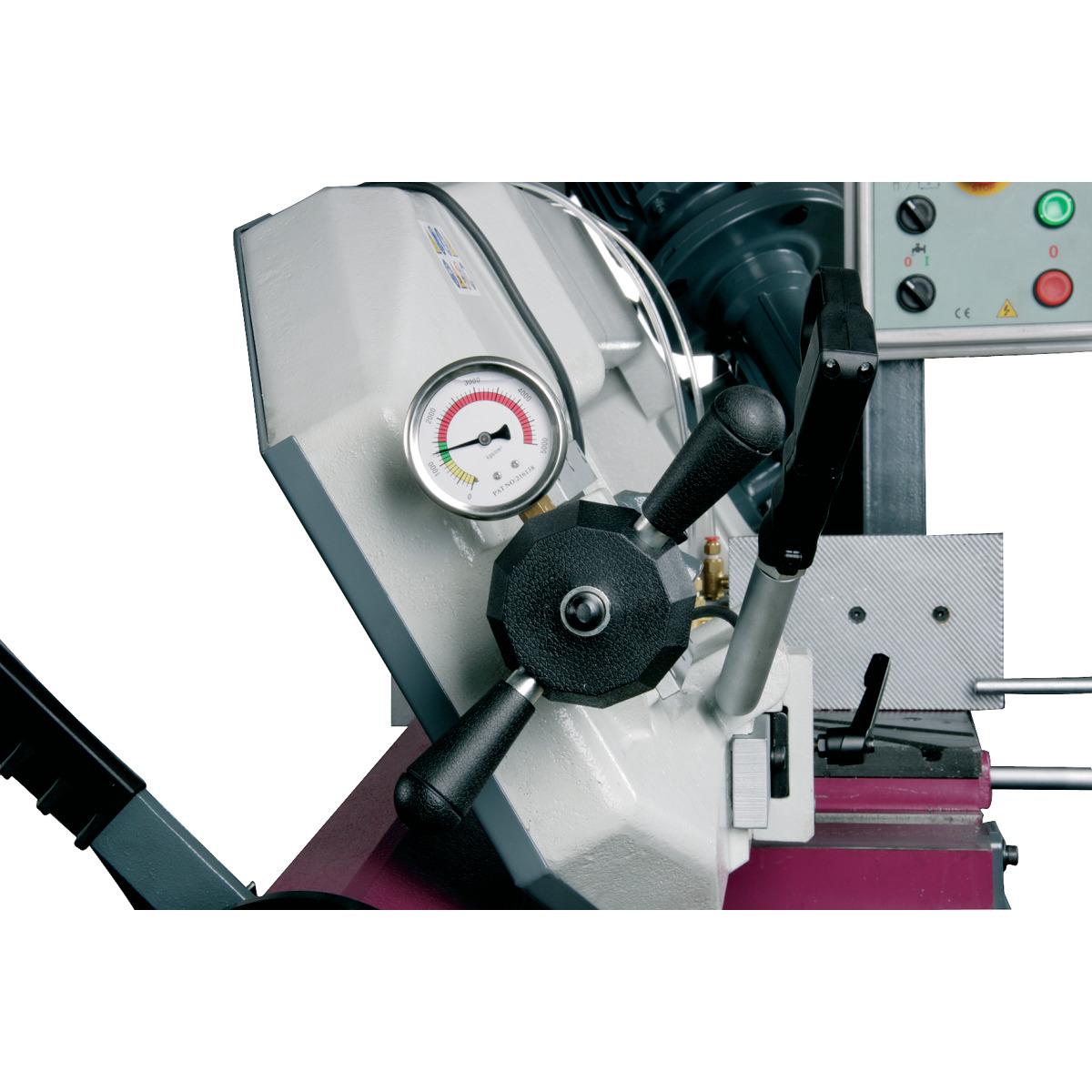

• Manometer für die richtige Sägebandspannung
• Übersichtliches Bedienfeld

• Schließen des Schraubstocks und Aktivierung des Motors
• Absenken des Sägebügels zum Schneiden
• Anhalten des Motors und Rückkehr des Sägebügels in Ausgangsposition

Abmessungen und Gewichte

• Länge (Produkt) ca.: 2129 mm
• Breite/Tiefe (Produkt) ca.: 1046 mm
• Höhe (Produkt) ca.: 1687 mm
• Gewicht (Netto) ca.: 645 kg

Elektrische Daten

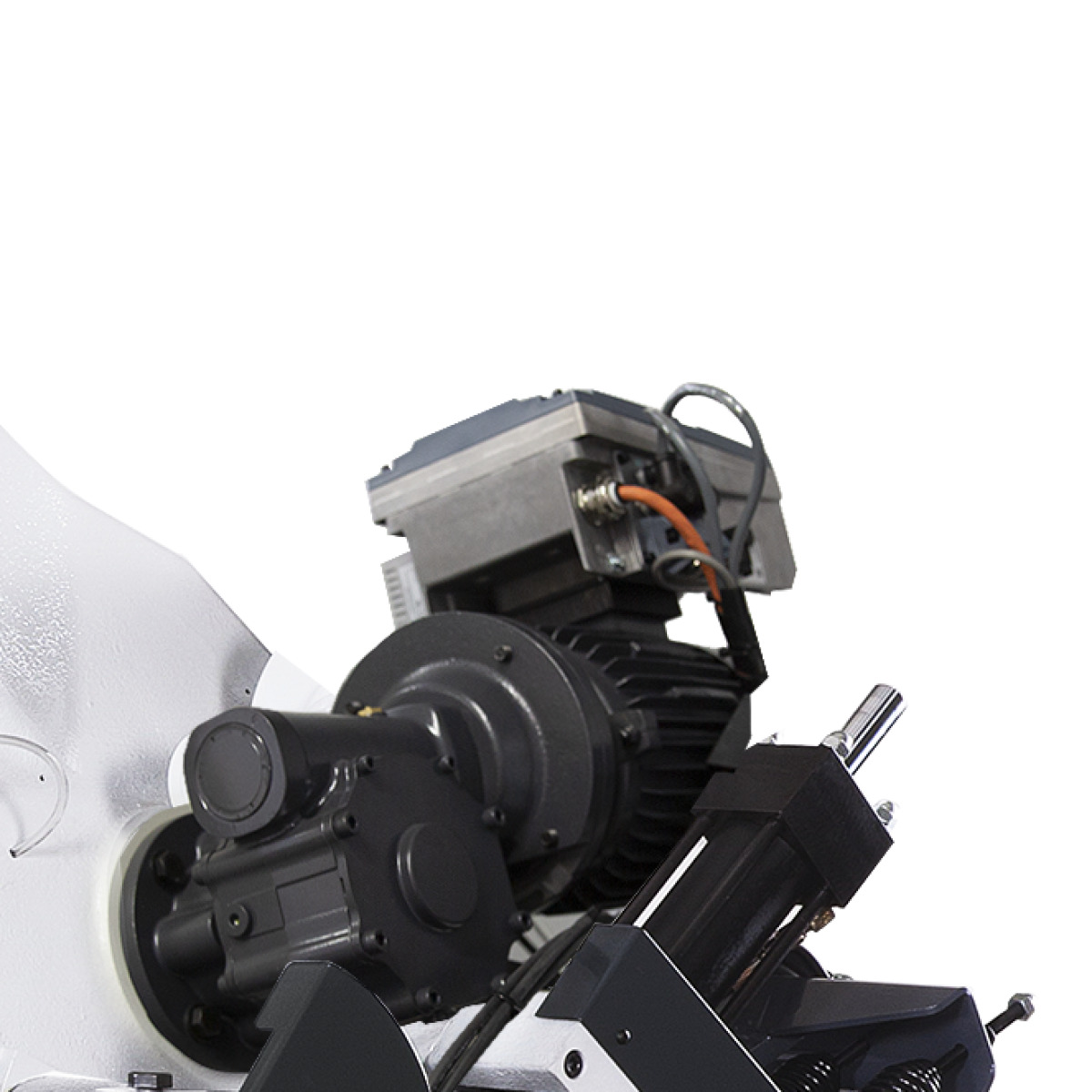

• Leistung Antriebsmotor: 3 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Motorleistung Hydraulikpumpe: 1.4 kW
• Motorleistung Kühlmittelpumpe: 0.1 kW
• Gesamt Anschlusswert: 3.8 kW

Maschinendaten

• Sägebandgeschwindigkeit(en): 20 – 80 m/min
• Sägebandlänge: 3770 mm
• Sägebandbreite: 34 mm
• Sägebanddicke: 1.1 mm
• Schnittwinkel von bis: -45 - 60 °
• Manueller Betrieb: hydraulisch über Drucktaster
• Halbautomatischer Betrieb: automatisch

Schnittbereiche

• Schnittbereich 0° rund (Vollmaterial): 355 mm
• Schnittbereich 0° quadrat (Vollmaterial): 300 mm
• Schnittbereich 0° rechteck stehend (Vollmaterial): 300 x 490 mm
• Schnittbereich -45° rund (Vollmaterial): 290 mm
• Schnittbereich -45° quadrat (Vollmaterial): 250 mm
• Schnittbereich -45° rechteck stehend (Vollmaterial): 250 x 250 mm
• Schnittbereich +45° rund (Vollmaterial): 350 mm
• Schnittbereich +45° quadrat (Vollmaterial): 290 mm
• Schnittbereich +45° rechteck stehend (Vollmaterial): 290 x 340 mm
• Schnittbereich +60° rund (Vollmaterial): 230 mm
• Schnittbereich +60° quadrat (Vollmaterial): 180 mm
• Schnittbereich +60° rechteck stehend (Vollmaterial): 180 x 220 mm
• Erläuterung Schnittbereich: Schnittbereich aufgrund des Sägebügelgewichtes mit Aluminium ermittelt. Kann beim Einsatz unterschiedlicher Materialien variieren und unter Umständen kleiner ausfallen (nicht Schnittkapazität).

Lieferumfang:

• Materialanschlag
• Bi-Metall-Sägeband 4-6 ZpZ M42
• Maschinenunterbau
• Kühlmittelpumpe
