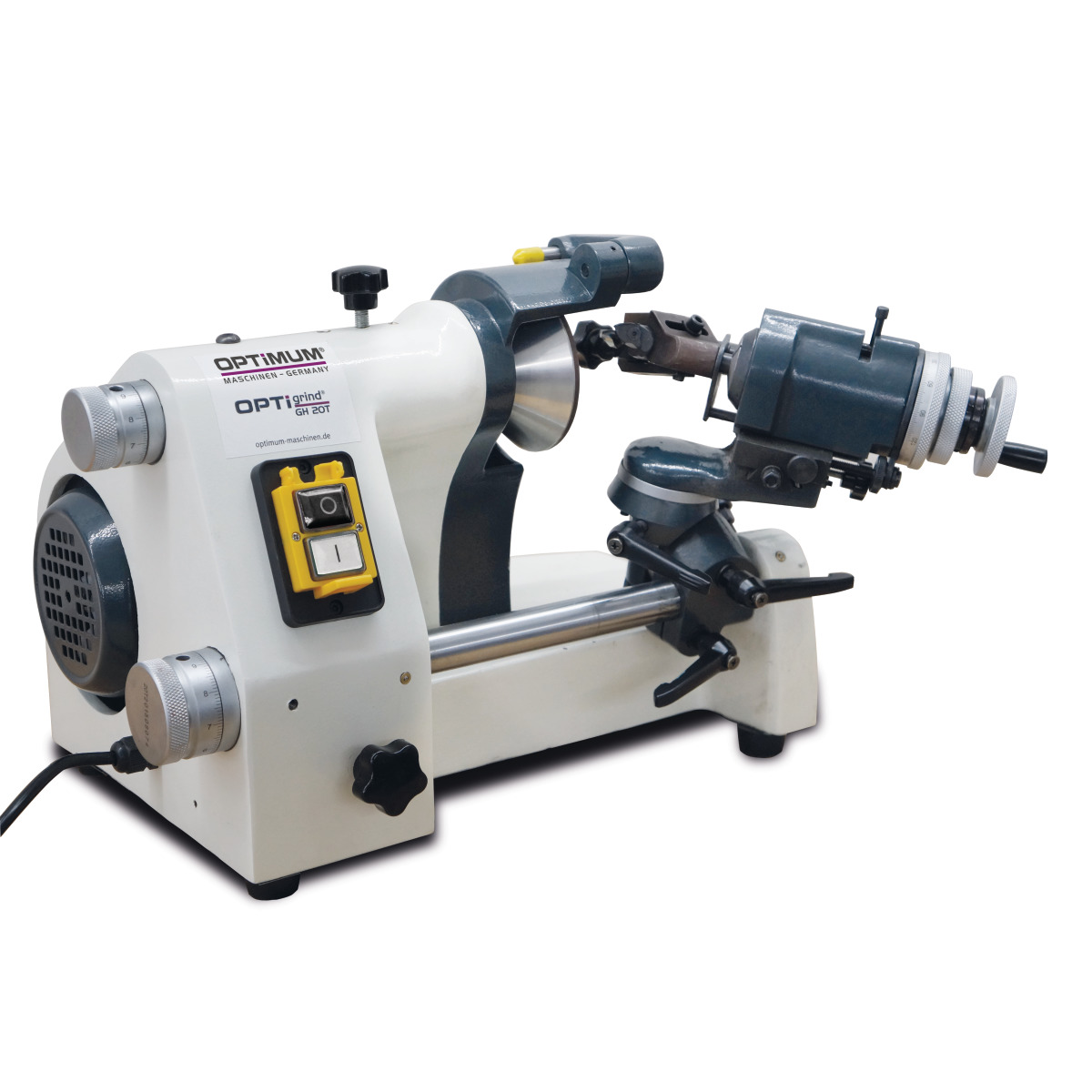

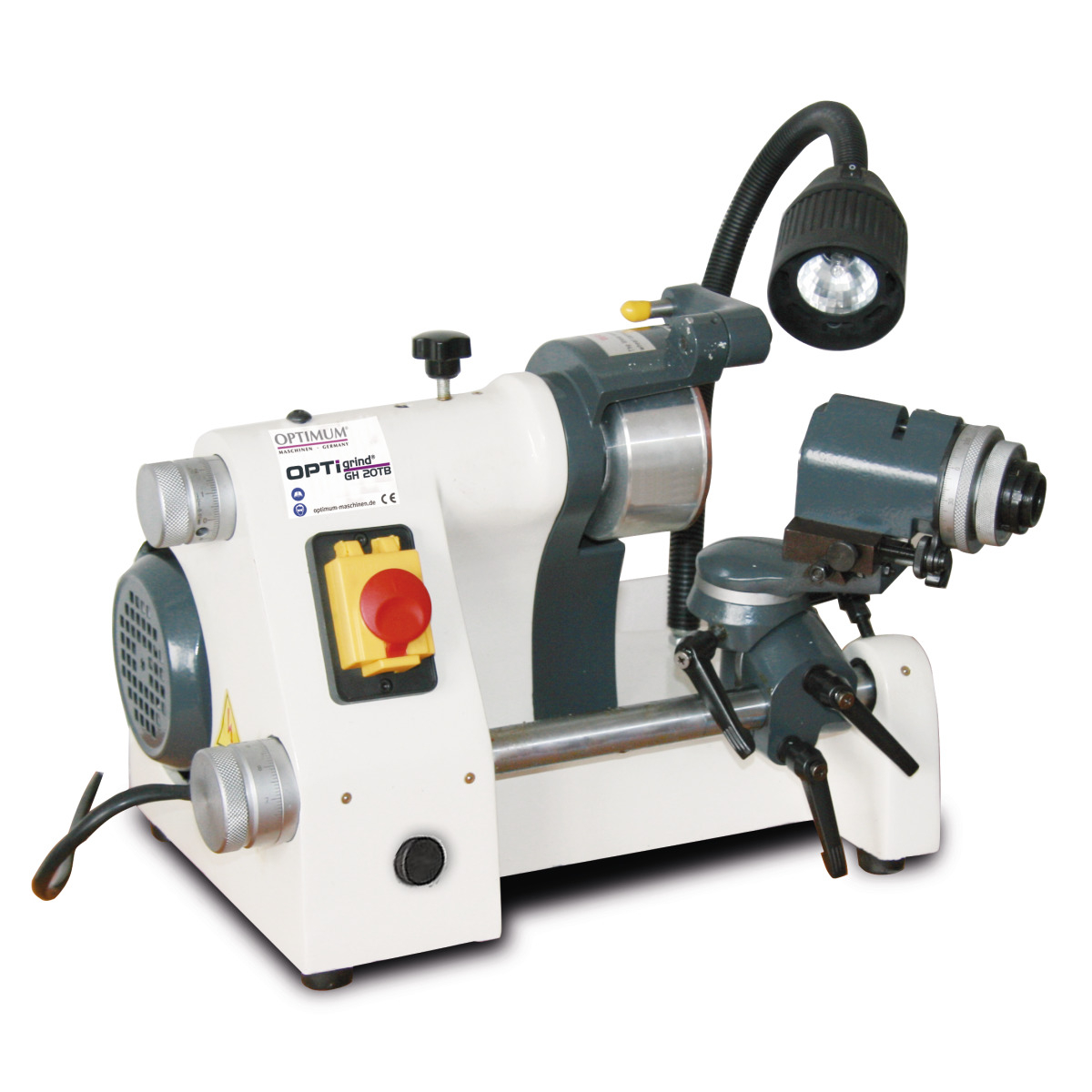

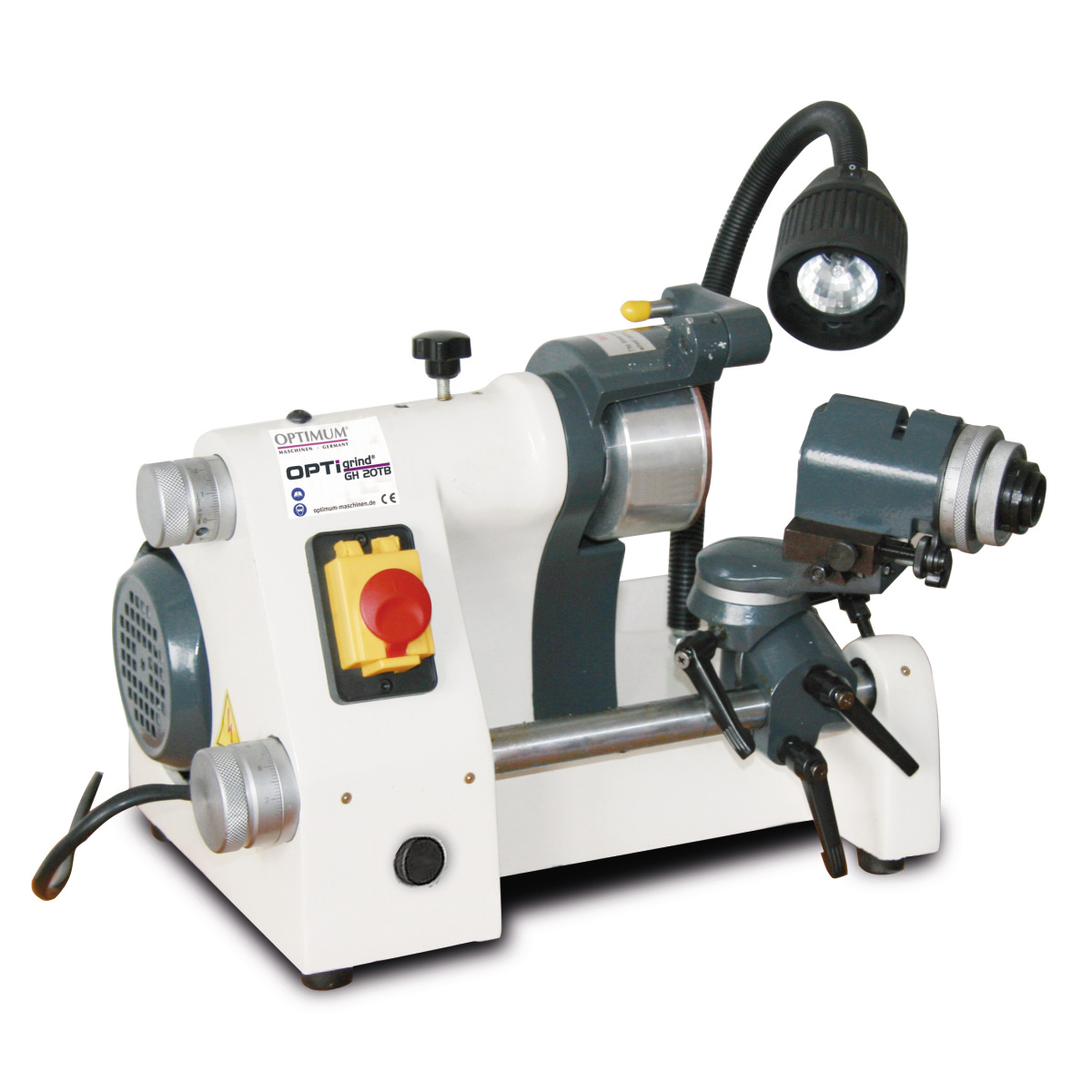

Optimum Stichel- und Werkzeugschleifmaschine OPTIgrind GH 20 T
- Universell einsetzbar durch vielseitige Schwenk- und Einstellmöglichkeiten
- Viele Schwenk- und Einstellmöglichkeiten zum Herstellen von Gravierstichel
(zylindrisch, zentrisch, kegelig) - Zum Schleifen von Stempeln, Spiralbohrern, Elektroden, Drehmeißeln, Zentrierspitzen usw.
- Hohe Präzision durch robusten Maschinenkörper und vibrationsfrei angetriebene Präzisionsschleifspindel
- Einfache Handhabung und Bedienung

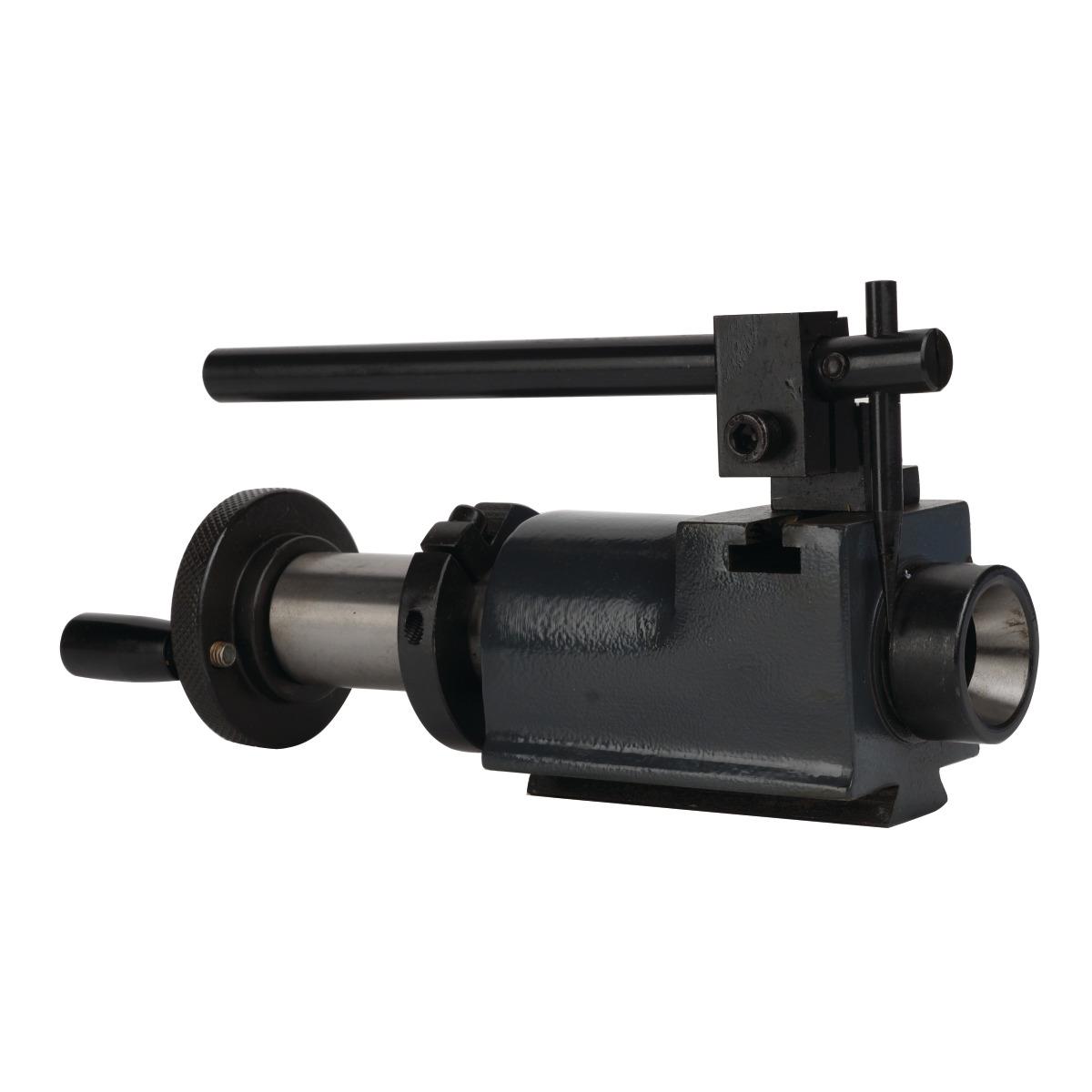

- Indexkopf mit 24 Rastpositionen
- Einstellbare Abziehvorrichtung
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten:
- Drehzahl Schleifscheibe: 5000 min¯¹
- Schleifgeschwindigkeit max.: 35 m/s
- Drehzahl Motor: 2750 min¯¹
- Verfahrweg Werkzeughalter: 140 mm
- Feineinstellung Werkzeughalter: 18 mm
- Feineinstellung Längsachse: 6 mm
- Einstellbare Winkel vertikal /rückseitig: 0 – 40 °
- Einstellbare Winkel horizontal / Kegelschleifen: 0 – 180 °
- Einstellbare Winkel negativ: 0 – 52 °
- Rasteinstellung Drehwinkel: 22 x 15 / 180 °
- Spannbereich: 1 – 12 mm
- Spannzangentyp: 385E (5C) , DIN 6341
- Erläuterung Rasteinstellung Drehwinkel: Zwei Raststellungen für Bohrer nachschleifen belegt
Abmessungen und Gewichte
- Länge (Produkt) ca.: 350 mm
- Breite/Tiefe (Produkt) ca.: 450 mm
- Höhe (Produkt) ca.: 340 mm
- Gewicht (Netto) ca.: 45 kg
Elektrische Daten
- Leistung Antriebsmotor: 0,37 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
Lieferumfang:

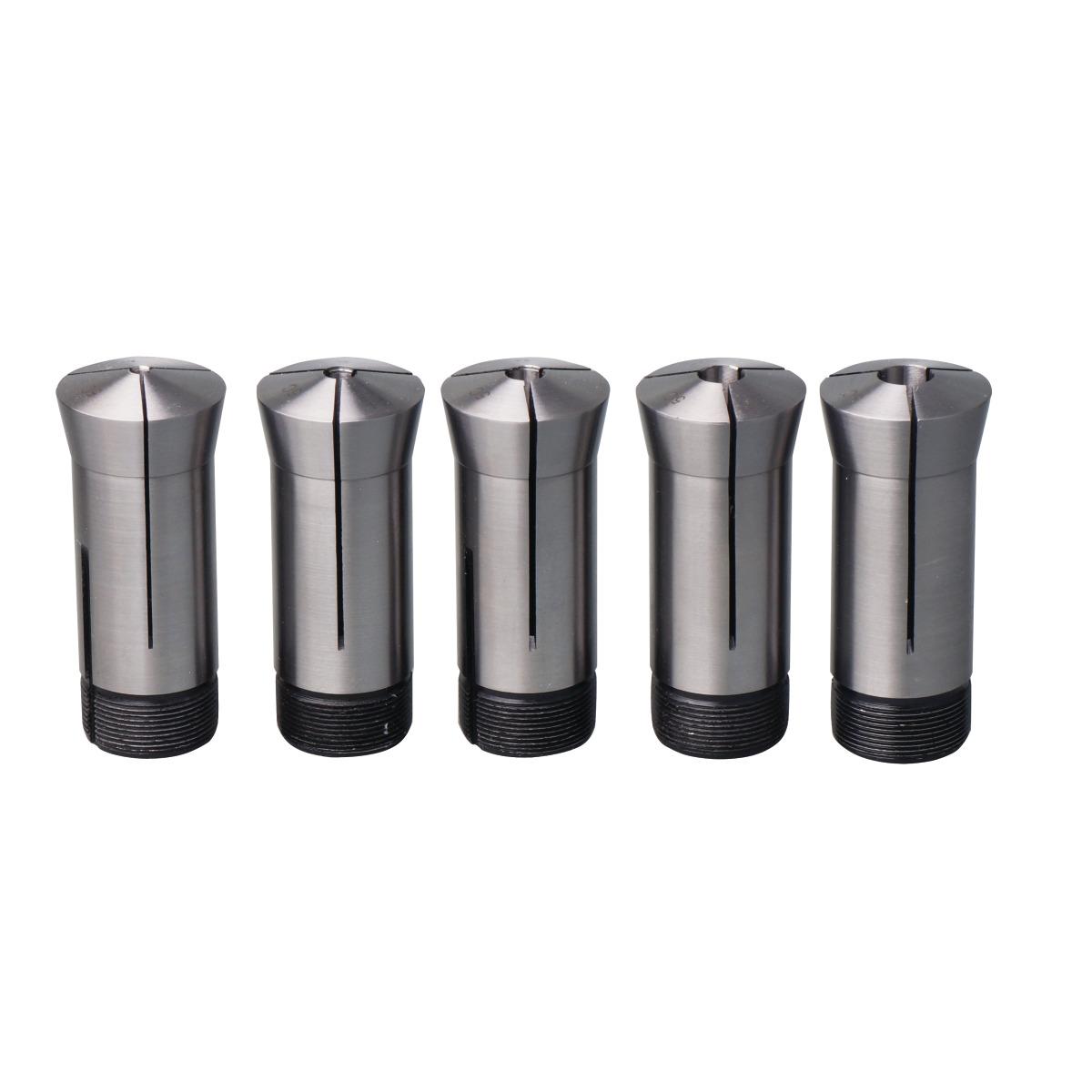

- Spannzangen 385E (5C) DIN 6341 Ø 37,5 mm; L=89 mm; 20°
- Größen Ø 4/6/8/10/12 mm

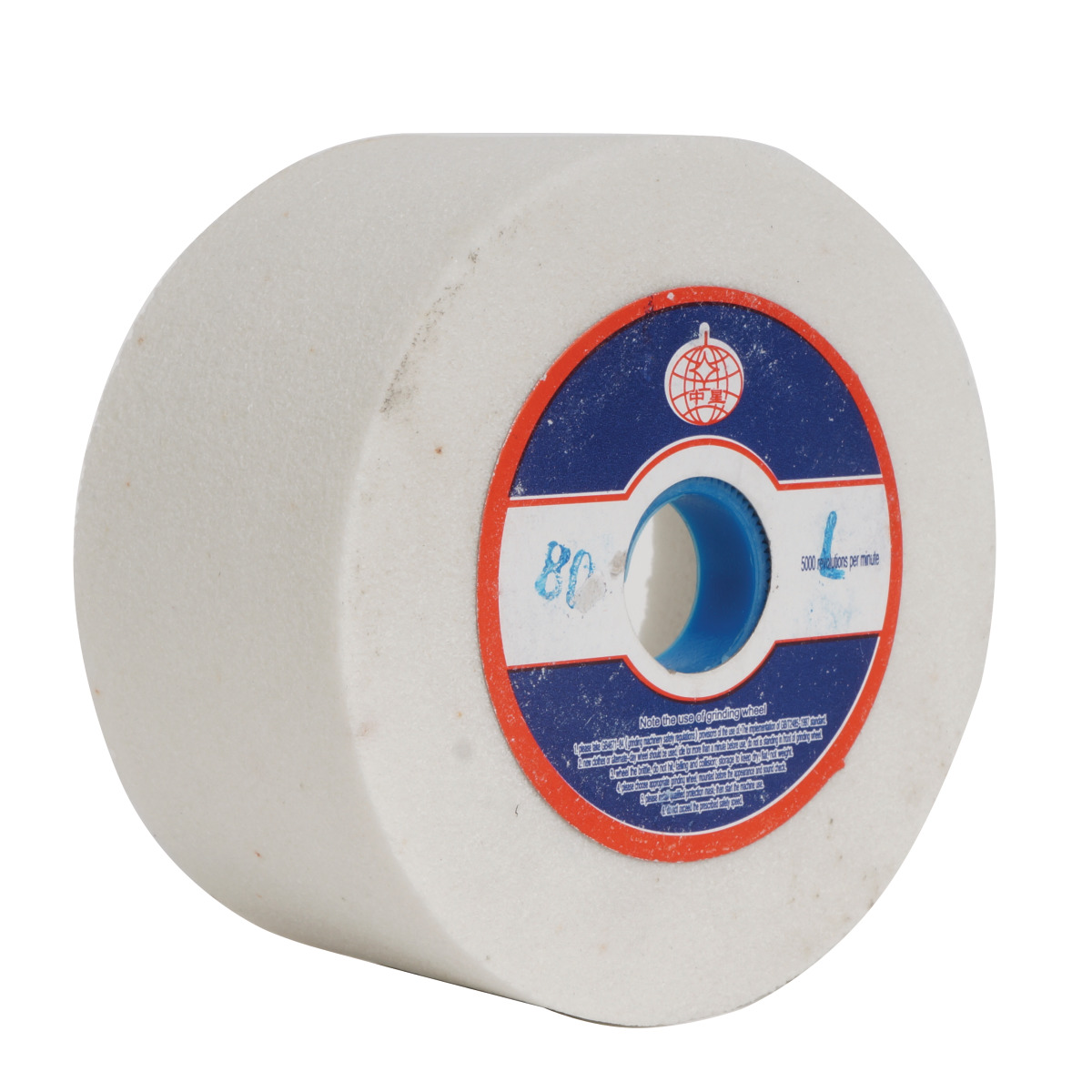

- Korund-Topfschleifscheibe Ø 100 x 50 x Ø 20 mm

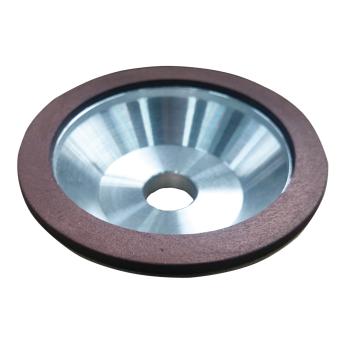

- Diamant-Topfschleifscheibe Ø 100 x 50 x Ø 20 mm (im Auslieferungszustand bereits montiert)

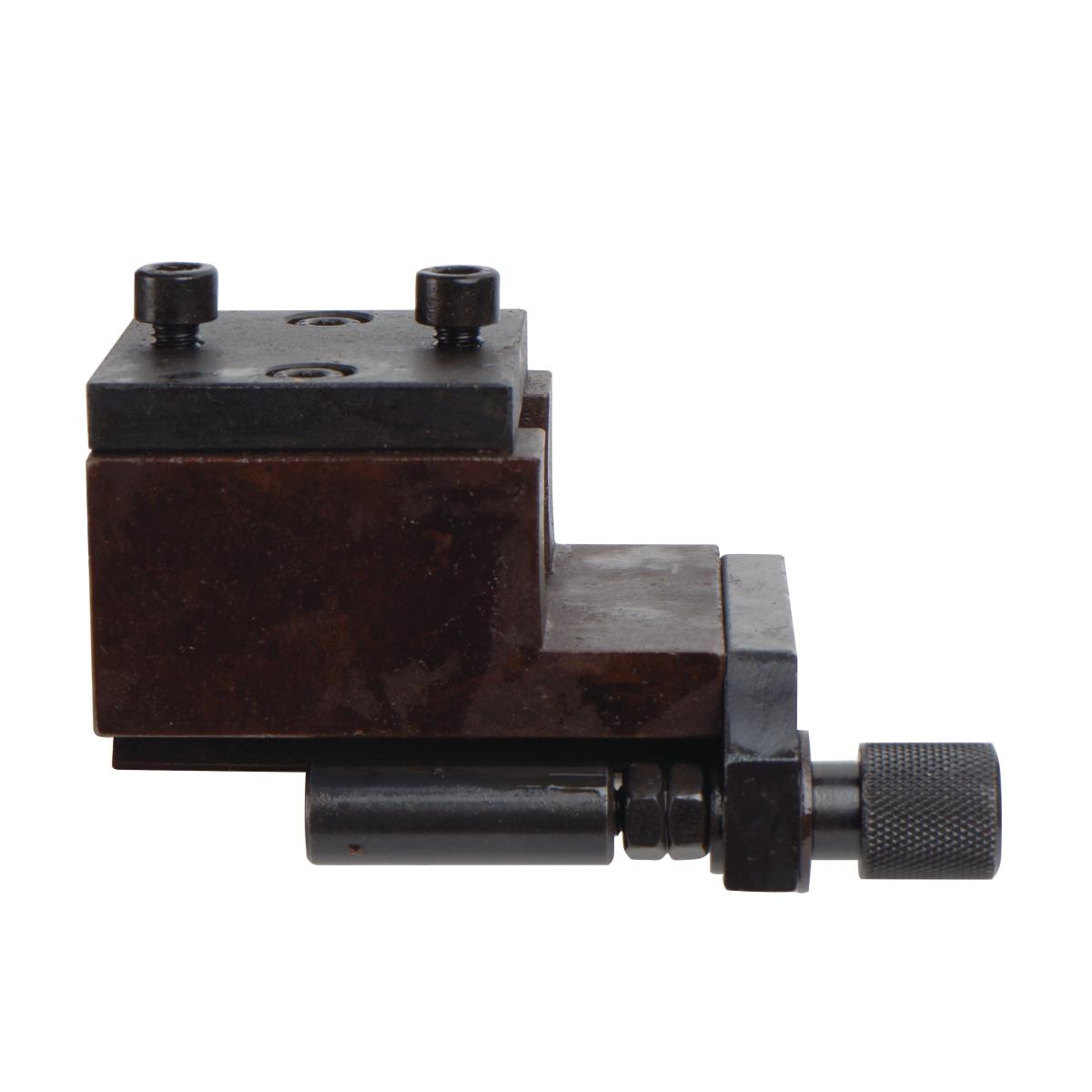

- Vorrichtung zum Nachschleifen von Drehstählen
- Vorrichtung zum Nachschleifen von Schaftfräsern

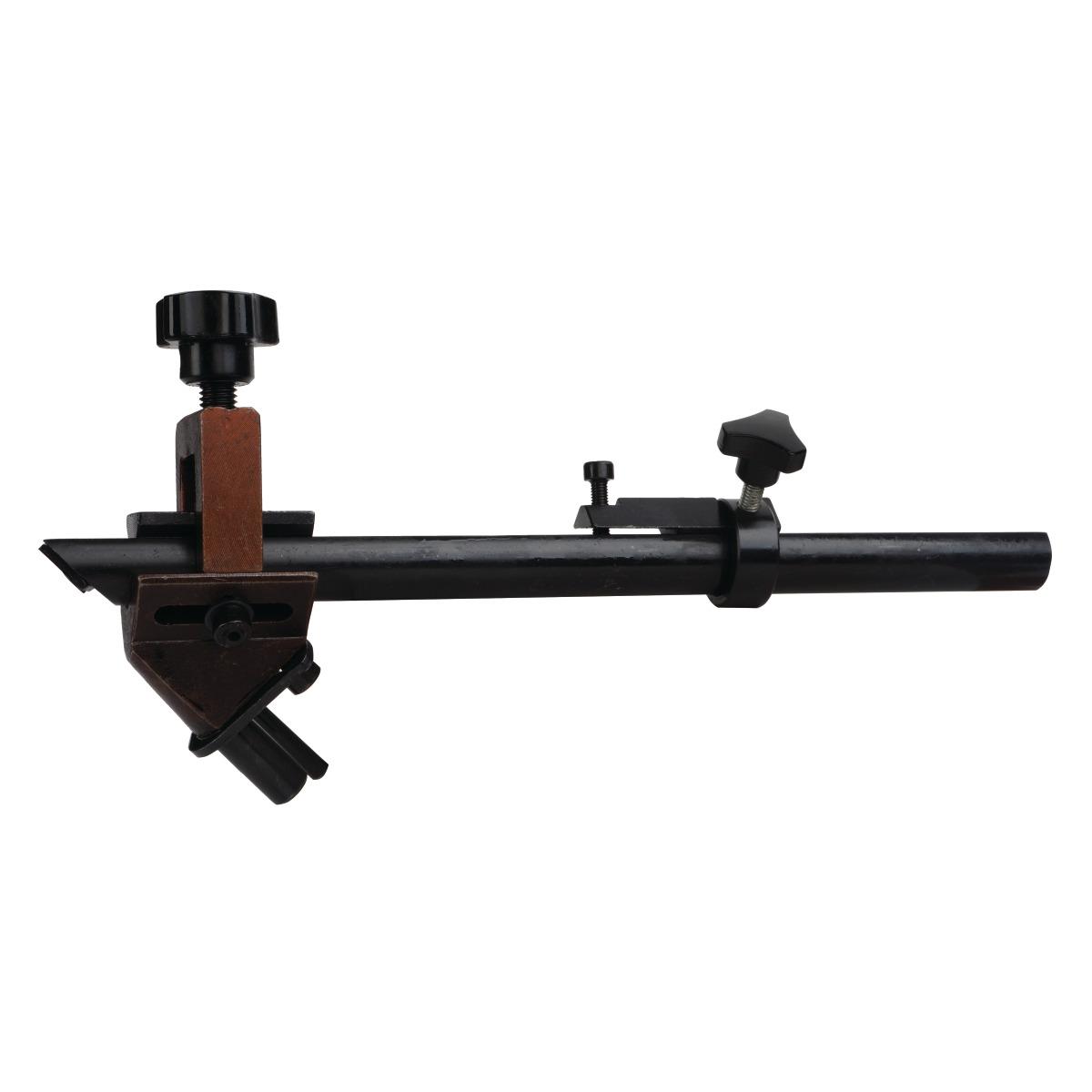

- Vorrichtung zum Nachschleifen von Spiralbohrern

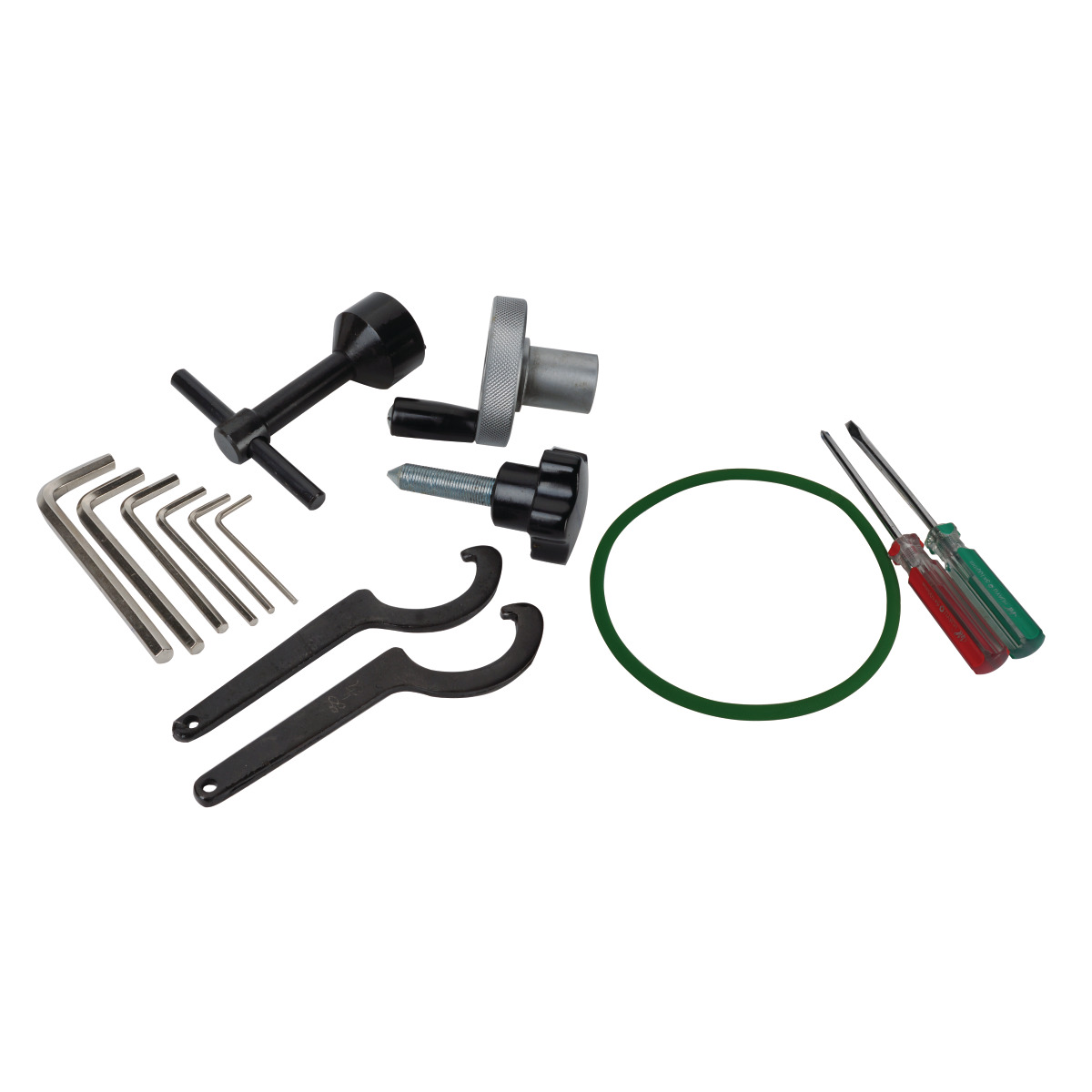

- Bedienwerkzeug
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
