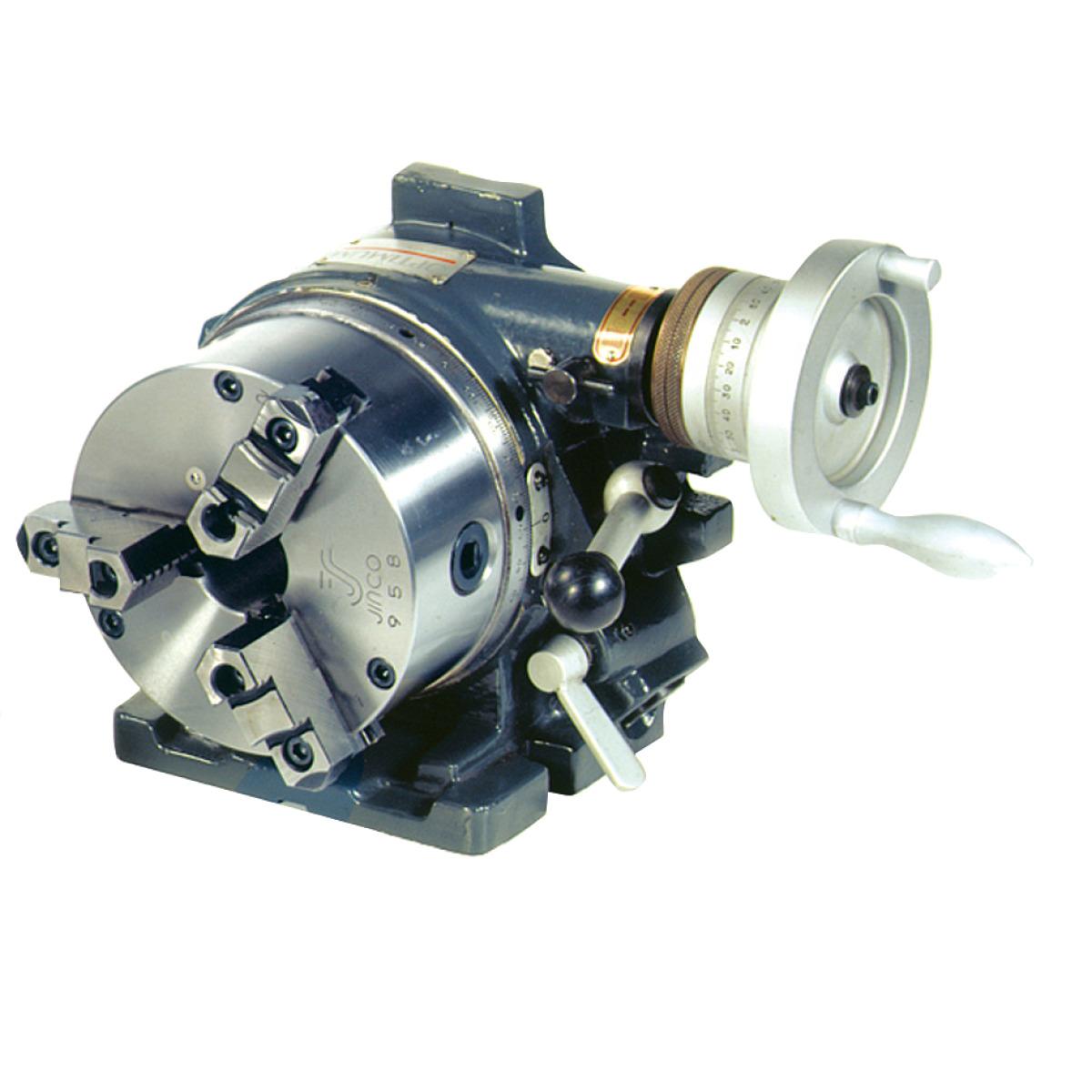

Optimum Horizontal-Vertikal-Rundteiltisch mit 3-Backenfutter RTU 165
Optimum Horizontal-Vertikal-Rundteiltisch mit 3-Backenfutter RTU 165
Optimum Horizontal-Vertikal-Rundteiltisch mit 3-Backenfutter RTU 165

Optimum Horizontal-Vertikal-Rundteiltisch mit 3-Backenfutter RTU 165

Art.Nr.:
3354165
8-14 Werktage 8-14 Werktage (Ausland abweichend)
1.641,01 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung
  • Präzisionskegelrollenlager
  • Stabilität auch unter hoher Beanspruchung
  • 24 Positionen (15° Teilung)
  • Große Spindelbohrung, zum Spannen von längeren Werkstücken
  • Dreibackenfutter
  • Direkt-Teilen über Rastscheiben für höhere Fertigungsgeschwindigkeit bei Massenteilen
  • Inklusive Aufspannscheibe mit 3 Nuten
RTU 165
  • 24 Teilungen mit Direkt Teilscheibe und Winkelgrad Teilen über 360 Grad Winkelskala – keine Nut, Dreibackenfutter montiert, mit optionalen Indirekt-Teilscheiben Teilungen in hoher Anzahl möglich
  • Grad-Teilen über 360°-Skala mit Kurbel und Nonius

Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de


Technische Daten:

  • Aufspannfläche Durchmesser: 165 mm
  • Bauhöhe: 221 mm
  • Spitzenhöhe: 130 mm
  • Durchlass: 36 mm
  • Direkt-Teilscheibe Teilung: 24
  • Indirekt-Teilscheibe Teilung: 2, 3, 4, 6, 8, 12
  • Teilgenauigkeit der Direktteileinrichtung: 45 "
  • Aufspannmöglichkeit: Horizontal und vertikal

Abmessungen und Gewichte

  • Länge (Produkt) ca.: 235 mm
  • Breite/Tiefe (Produkt) ca.: 250 mm
  • Gewicht (Netto) ca.: 48 kg

Lieferumfang:

  • 3-Backenfutter (montiert)
  • Aufspannscheibe 203 mm mit 3 Nuten
  • Hauptteilscheibe (24er Teilung, montiert)
  • 6 Teilscheiben
  • Griffe für das Handrad
Produktsicherheit

Informationen zur Produktsicherheit:
  • Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
  • Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
  • Lassen Sie nur geschultes Personal die Maschine bedienen
  • Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
  • Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
  • Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
  • Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
  • Benutzen Sie Original-Ersatzteile und Zubehör
  • Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
  • Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
  • Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
  • Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
  • Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
  • Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
  • Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
  • Nehmen Sie keine Veränderung an der Maschine vor

Hersteller:
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
Deutschland
Mail: info@stuermer-maschinen.de

Bei Fragen zum Produkt über "Kontakt" hier im Shop.
