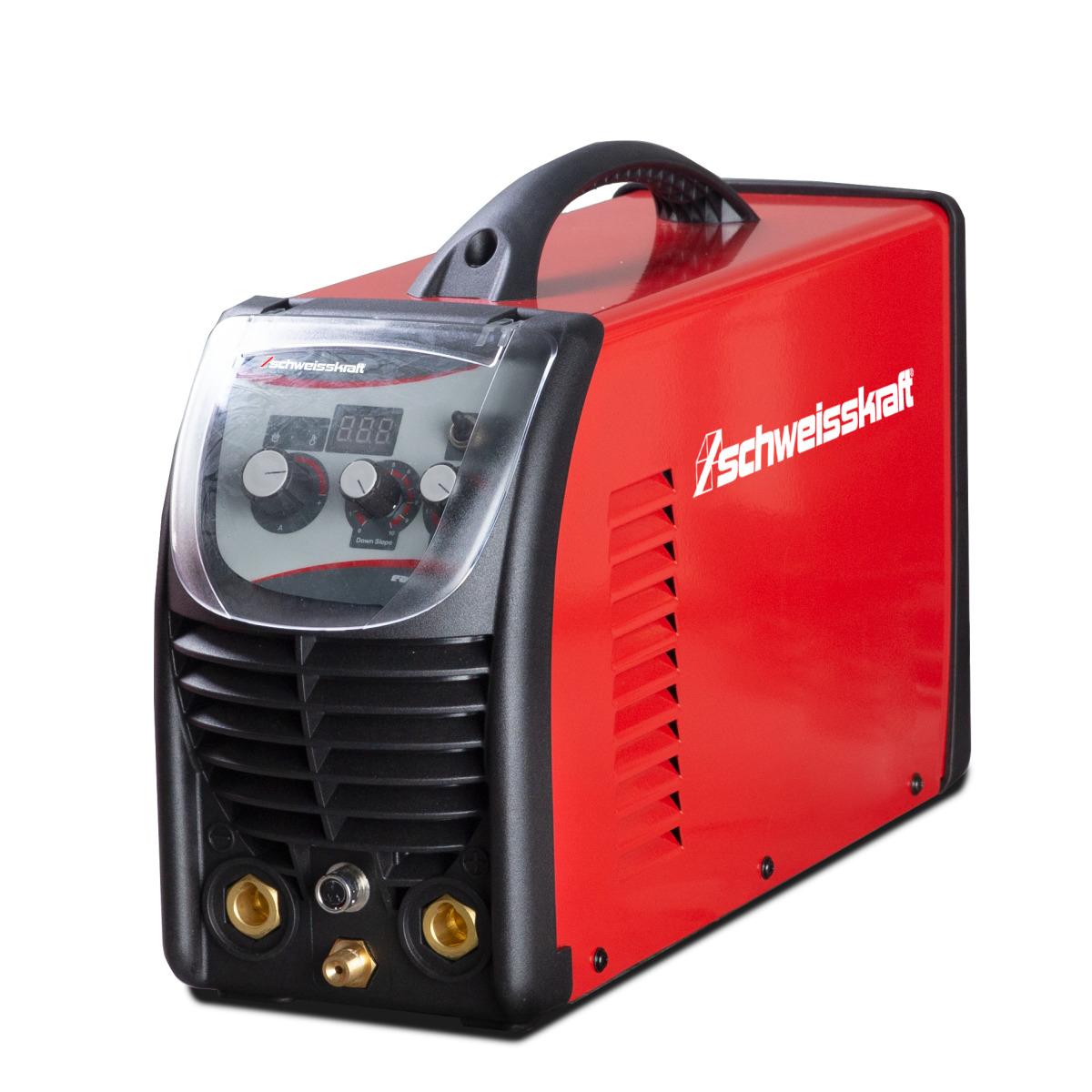

SchweißkraftWIG-Inverter EASY-TIG 181 DC
Für Werkstatt und mobilen Einsatz
Grundfunktionen
Verfahren
WIG
Elektrodenschweißen
Blechdicken
WIG ab ca. 0,5 mm
Elektroden ab ca. 2 mm
Grundwerkstoffe
un-, niedriglegierte Werkstoffe
hochlegierte Werkstoffe
nichtrostende Stähle
CrNi-Stähle ferritisch/austenitisch
Duplex Stähle
Nickel-Basis-Werkstoffe
Kupfer-Werkstoffe
Typische Anwendungen
Instandsetzung/Reparatur
Industrieanlagen- und Rohrleitungsbau
Baustelle und Montage
Beschreibung
- Alle Geräte sind in moderner Inverter-Technologie aufgebaut
- Bestens geeignet für Montagearbeiten (auf der Leiter, auf dem Gerüst, …) und durch Schutzart IP 23 generell auch für Arbeiten im Freien
- WIG DC Funktion ermöglicht einfaches WIG-Schweißen

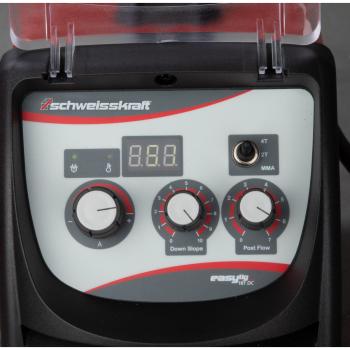

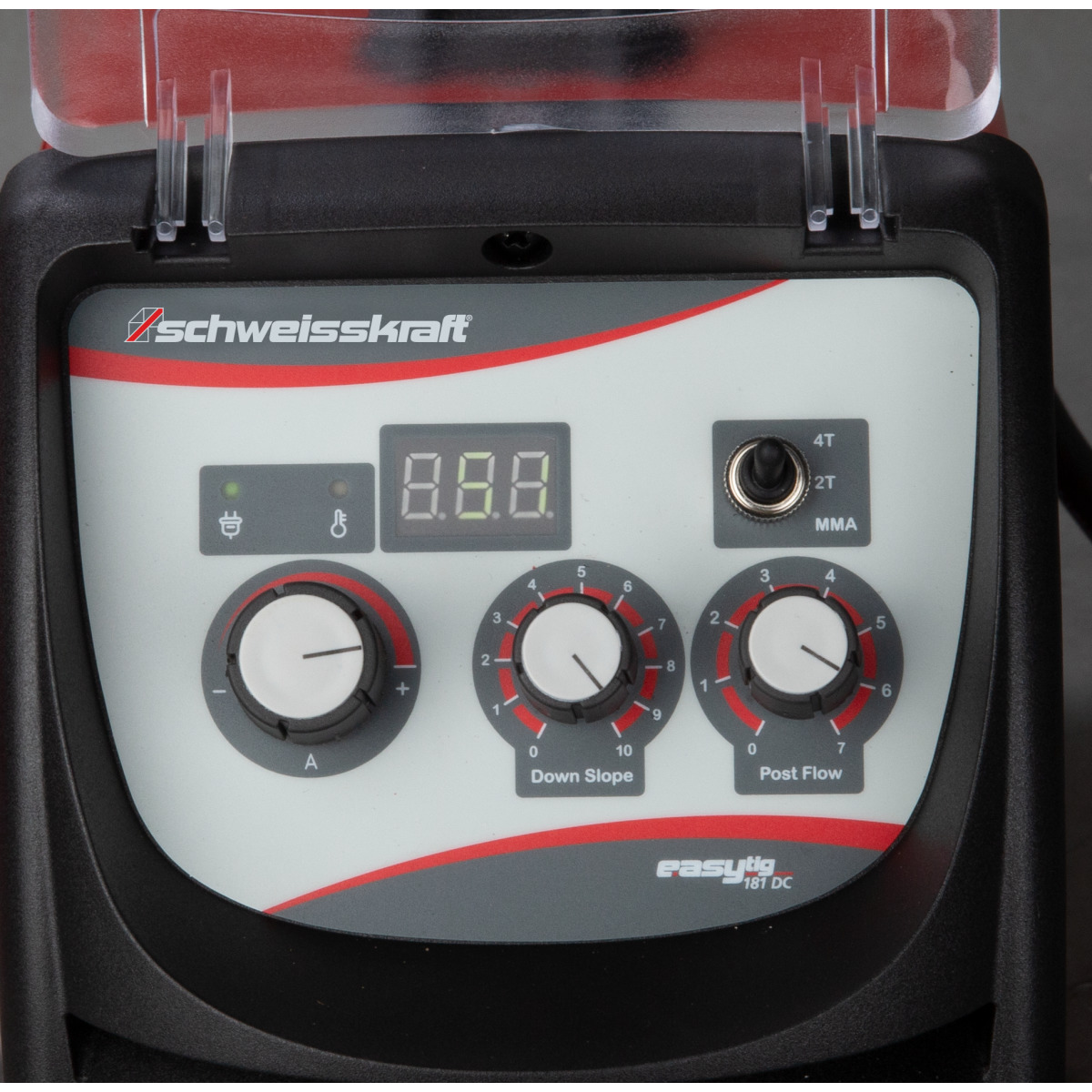

- Genaue Einstellung der Schweißparameter über digitales Display
- Universell einsetzbar zum Verschweißen von allen gängigen Elektrodentypen
- Geeignet für den Einsatz am Generator z.B. in Betriebswerkstätten, Schulen, Metallbau, auf Baustellen oder für Landwirte
- HF-Hochfrequenz-Zündung zündet beim WIG-Schweißen ohne das Werkstück zu berühren
- Durch die leise laufenden Lüfter wird die Wärme gut aus den Geräten abgeführt und damit eine hohe Einschaltdauer erreicht
Technische Daten
Abmessungen und Gewichte
Länge ca. 430 mm
Breite/Tiefe ca. 150 mm
Höhe ca. 280 mm
Gewicht ca. 7,3 kg
Einschaltdauer
bei max. Strom 40°C WIG 40 %
bei max. Strom 40°C Elektrode 40 %
Strom bei ED 100% 40°C WIG 100 A
Strom bei ED 100% 40°C Elektrode 100 A
Einstellbereich
WIG 10 - 180 A
Elektrode 10 - 180 A
Elektrische Daten
Anschlussspannung 230 V
Elektrischer Anschluss
Gesamtleistung 8,3/5,1 kVA
Stromaufnahme WIG DC 22 A
Stromaufnahme Elektrode DC 36 A
Gerätedaten
Zündung Hochfrequenz
Brennerkühlung Gas
Leistungsaufnahme
WIG 3.1 kVA
Elektrode 5.5 kVA
Normen und Zulassungen
Norm IEC 60974-1:2012, IEC 60974-10:2014
EMV-Klasse A
Erläuterung EMV-Klasse Diese Klasse A Schweißeinrichtung ist nicht für den Gebrauch in Wohnbereichen vorgesehen, in denen die Stromversorgung über ein öffentliches Niederspannungs-Versorgungssystem erfolgt.
Lieferumfang
3 m Schweißkabel 16 mm² mit Elektrodenhalter 300 A
3 m Massekabel 16 mm² mit Masseklemme 300 A
Brenner ECR17 4 m
4 m Gasschlauch inklusive Schnellverbinder
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
