HAUPTMERKMALE
- AUSWECHSELBARE VORSCHUBWALZEN: EINE EINZIGE MASCHINE FÜR JEDEN BEDARF
- ARBEITSTISCHVERSTELLUNG ÜBER PARALLELOGRAMM: DAUERHAFTE PRÄZISION
Technische Daten:
Arbeitsbreite [mm] 630
Abmessungen Maschinentisch [mm] 630x1000
Arbeitshöhe min/max [mm] 3,5/300
Maximale Spandicke [mm] 8
Minimale Werkstücklänge [mm] 260
Minimale Werkstückbreite [mm] 10
Drehzahl Hobelwelle [U/min] 4500
Wellendurchmesser [mm] 120
4 Messer [mm] 35x3x640
Vorschubgeschwindigkeit [m/min] 5-8-12-18
Durchmesser Absaugstutzen [mm] 150
Grundausstattung und Zubehör
- Motorischer Tischhub mit 2 Geschwindigkeiten und mikrometrischer Feineinstellung
- Zehntelgenaue Digitalanzeige für Arbeitshöhe
- Maschinentisch mit Höhenverstellung über 4 Stahlgewindespindeln
- gerrippte Einzugswalze aus Stahl
- 1 gummiummantelte Auszugswalze aus Stahl
- Auswechselbare Vorschubwalzen
- Hobelwelle und Messerhalter mit Markierungen als Positionierhilfe mit Einstell-Lehre für Hobelmesser
- Manueller Sterndreieckschalter (Ausf. CE und mit elektrischen Schutzvorrichtungen)
- Bedienwerkzeuge
Sicherheit/Schutz
- Geräuschdämpfender Schutz im Ein- und Auslauf
- Notaus-Taster an Vorderseite der Maschine
- Notaus-Taster an Rückseite der Maschine (CE Ausf.)
- Mikroschutzschalter an der Abdeckhaube
- Abschließbarer Hauptschalter
- Thermoschutzschalter
- 110V Hilfsstromkreis
- Automatische Motorbremse (CE Ausführung)
- CE Konformitätserklärung (CE Ausführung
Sonderausstattung:
109999 Ausführung gem. Sicherheitsvorschriften

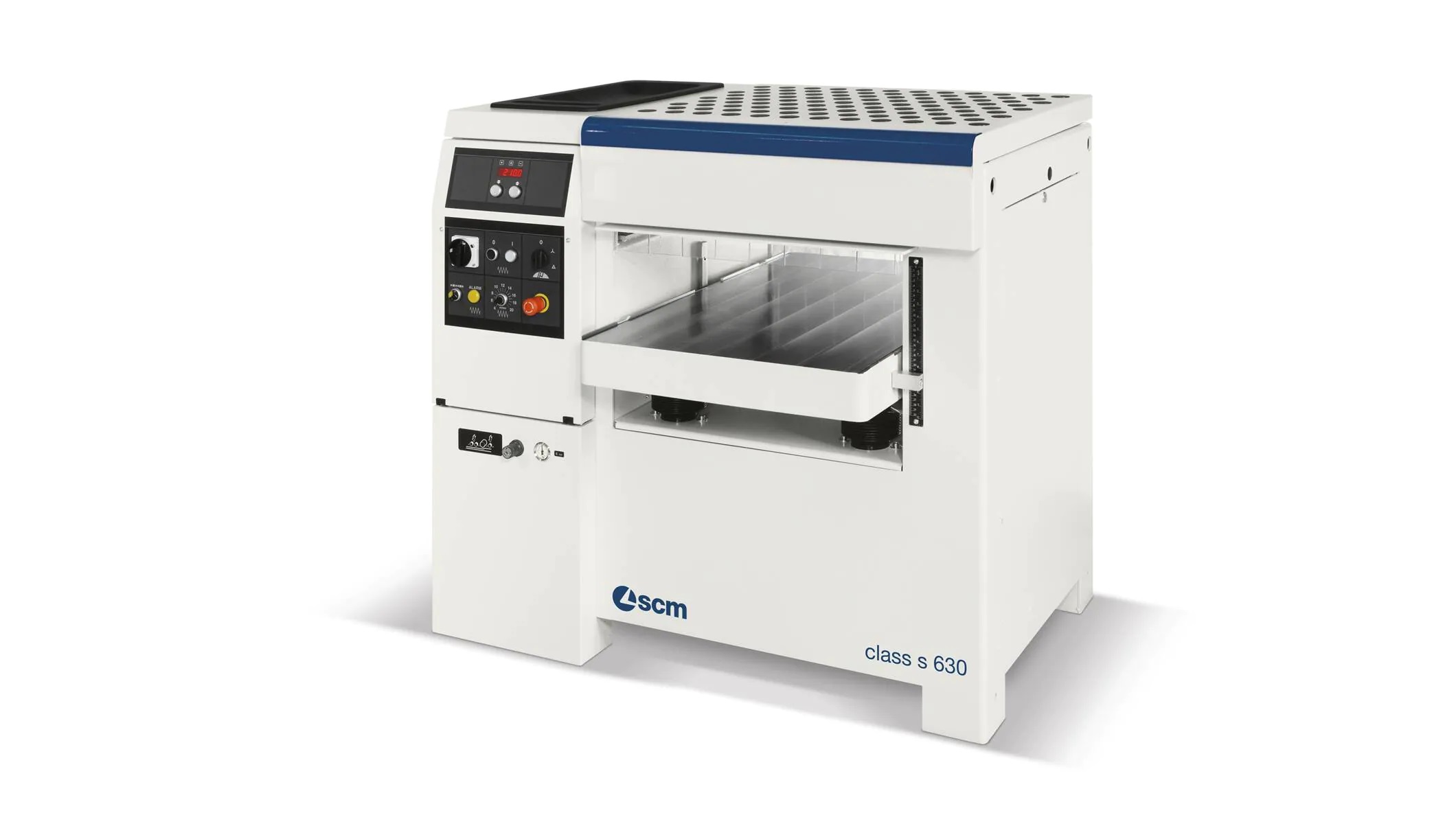

R10755 class s 630 CE-Ausführung
930731 Volt 400 EU
931201 Frequenz 50 Hz
570551 Maschinentisch mit 2 Leerlaufrollen
570552 1. Stahl-Gliedereinzugswalzen anstatt der Spiralwalze
570554 "TERSA" Messerwelle mit Einweg-Wendemessern komplett mit einem Satz Messer
570170 9 kW 50Hz Motorleistung mit automatischem Sterndreieckschalter 9kW 12PS 50Hz
083250 Sockel
109993 MASCHINENSPRACHE: Deutsch
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
