02-1310XL Bernardo Bettfräsmaschinen BFM 180
02-1310XL Bernardo Bettfräsmaschinen BFM 180

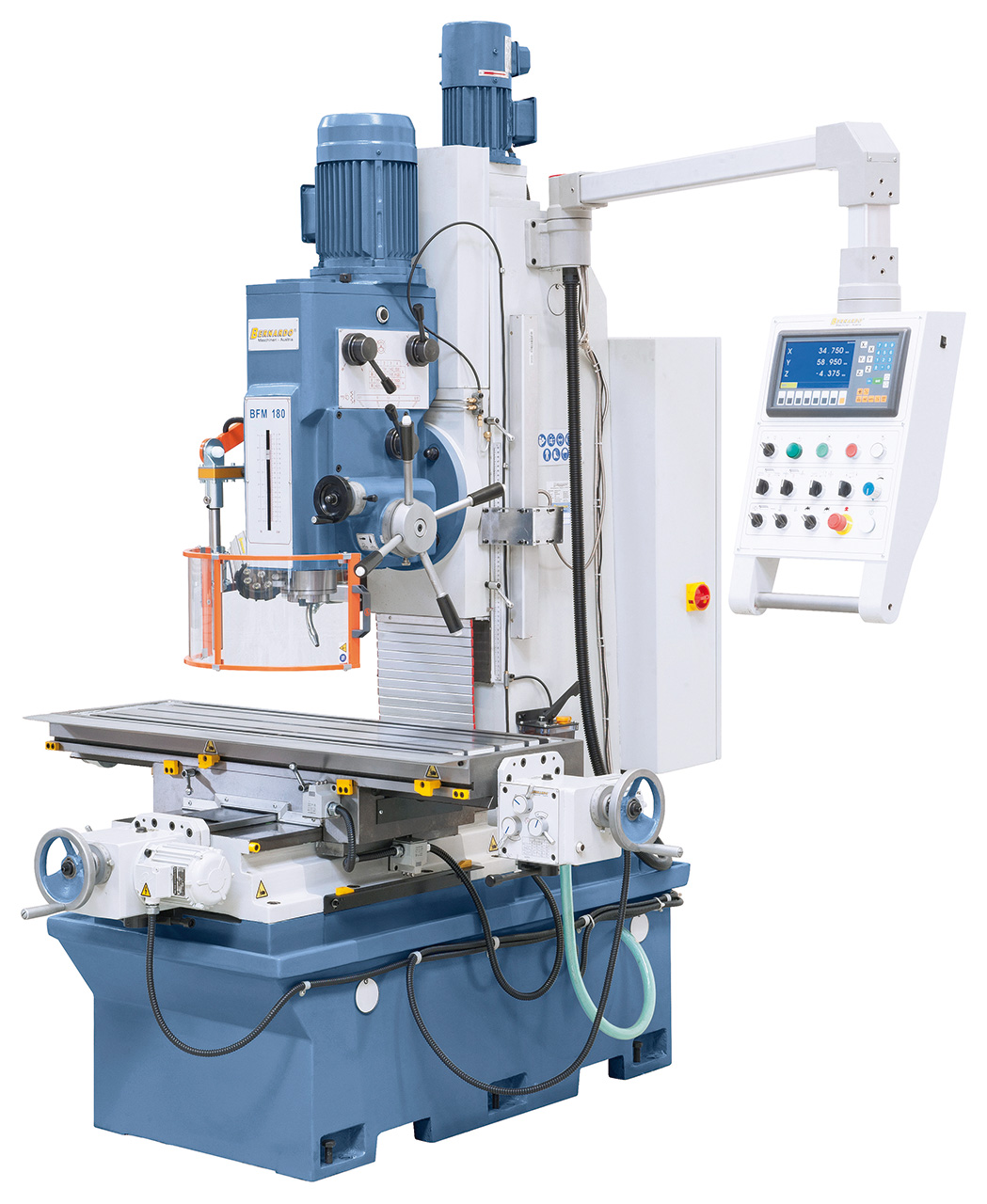

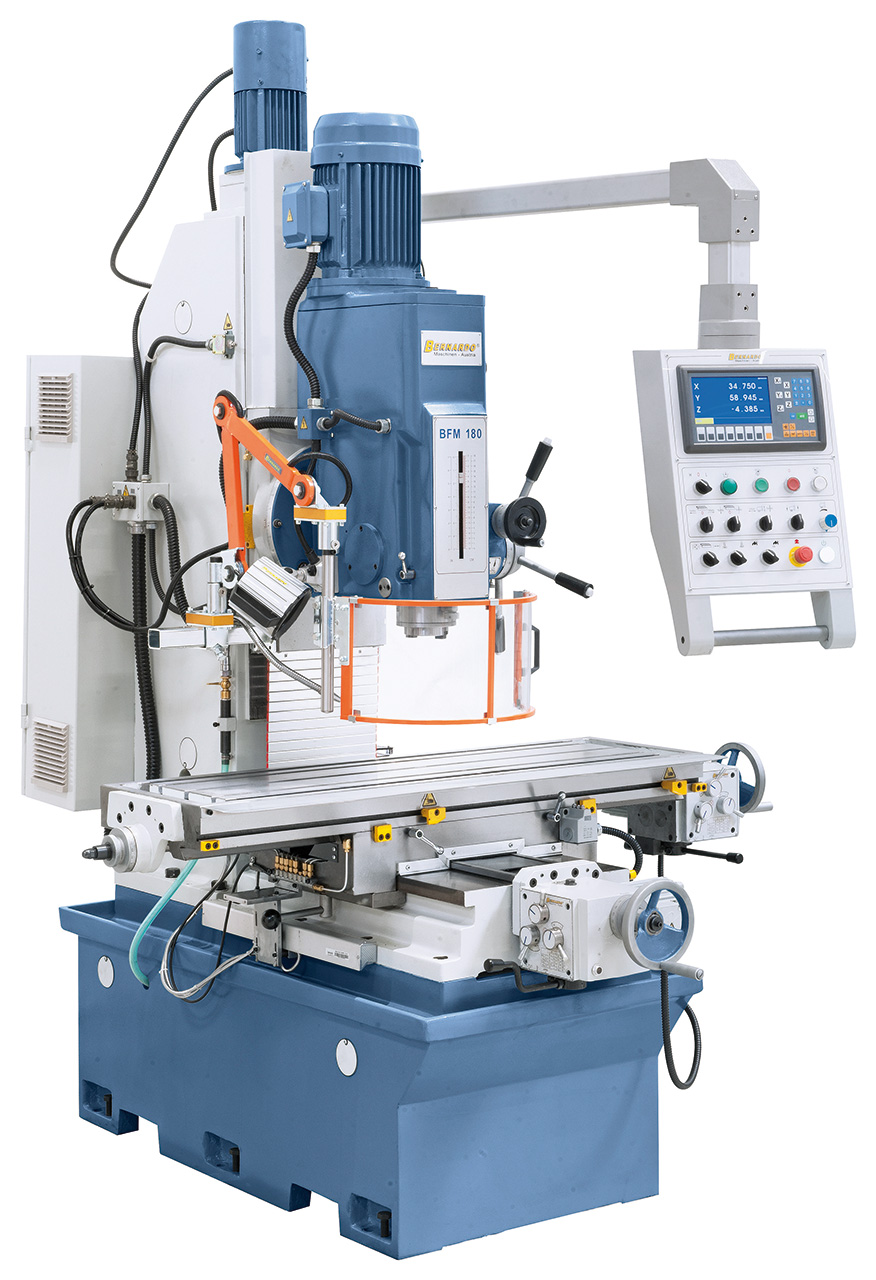

Beschreibung:Die massive Bettfräsmaschine BFM 180 ist für Bohr-, Fräs- und Senkarbeiten bestens geeignet. Durch die vielseitigen Anwendungsmöglichkeiten und dem umfangreichen Lieferumfang ist die Maschine optimal für mechanische Werkstätten, Reparaturbetriebe, Maschinenbau, ...
Features:
Technische Spezifikation:
Lieferumfang:

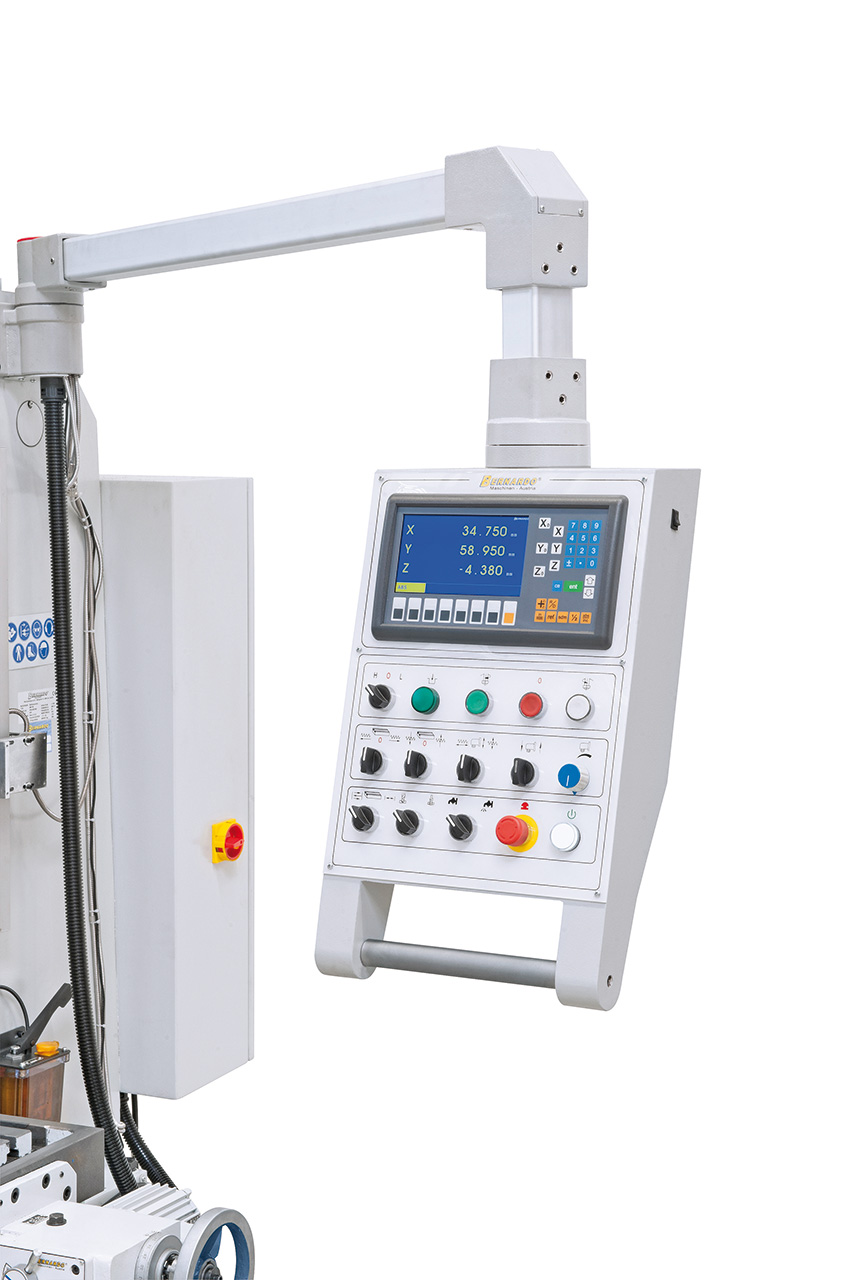

Übersichtlich aufgebautes Elektropaneel. Eine digitale Positionsanzeige in allen 3-Achsen ist im Lieferumfang enthalten.

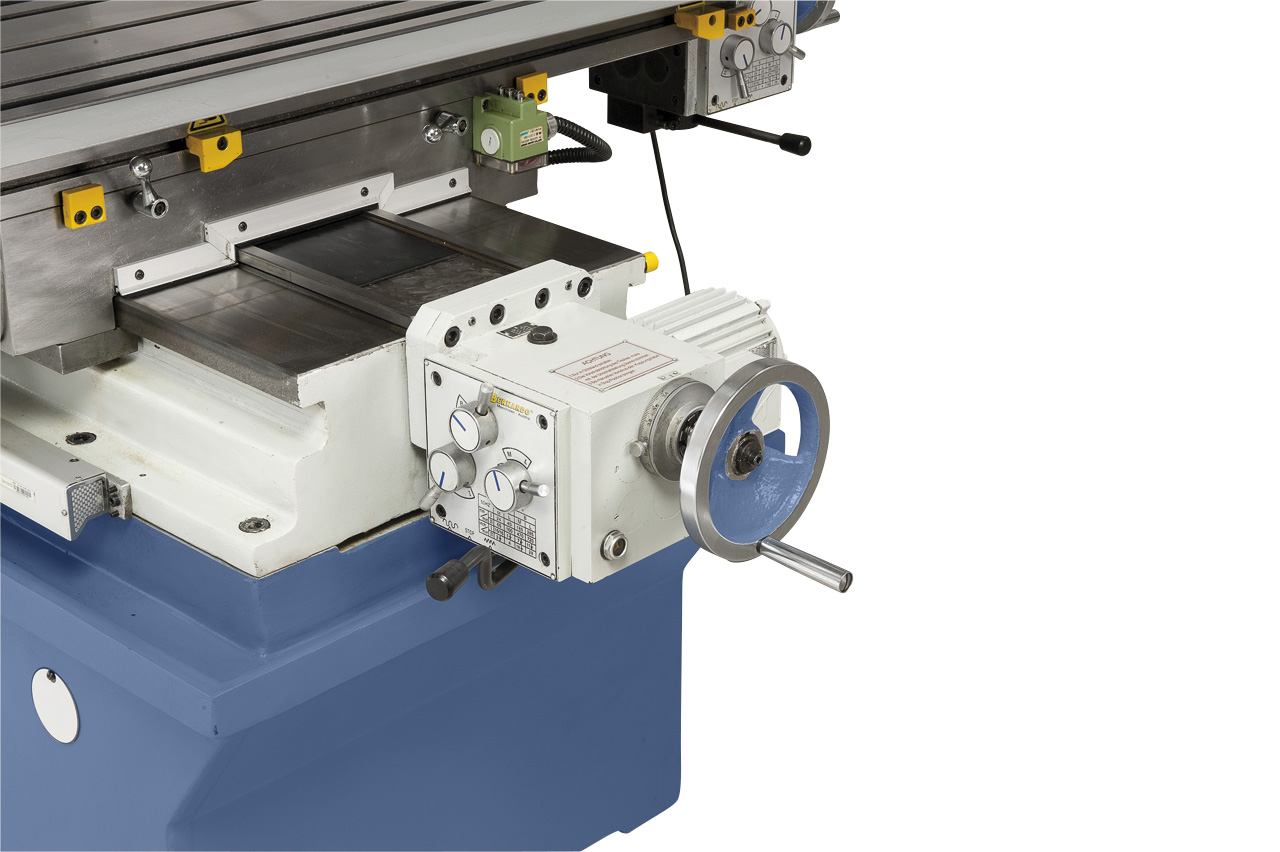

Robuster Tischvorschub in y-Achse mit Eilgangfunktion.

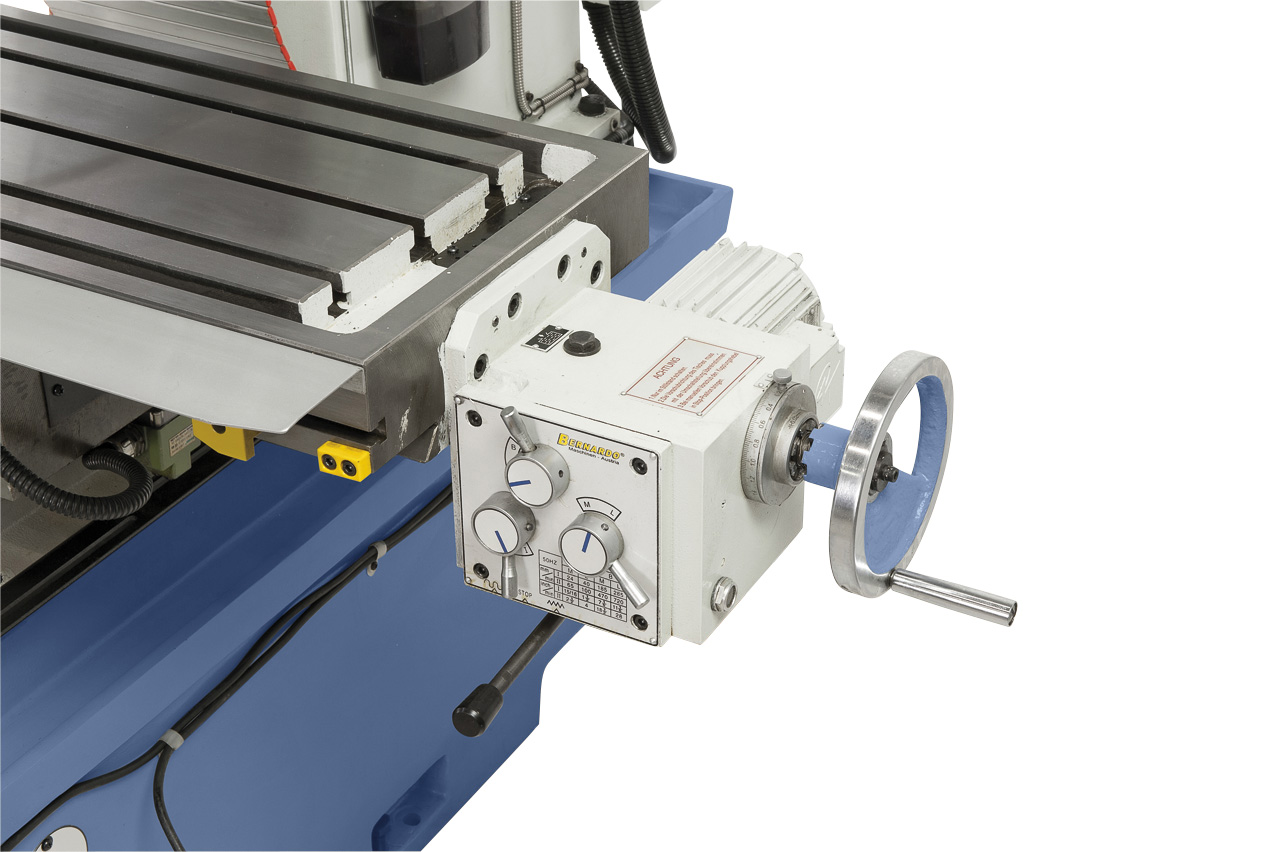

Die Tischverstellung in x-Achse erfolgt über 8 frei wählbare Vorschübe (24 - 720 mm/min).

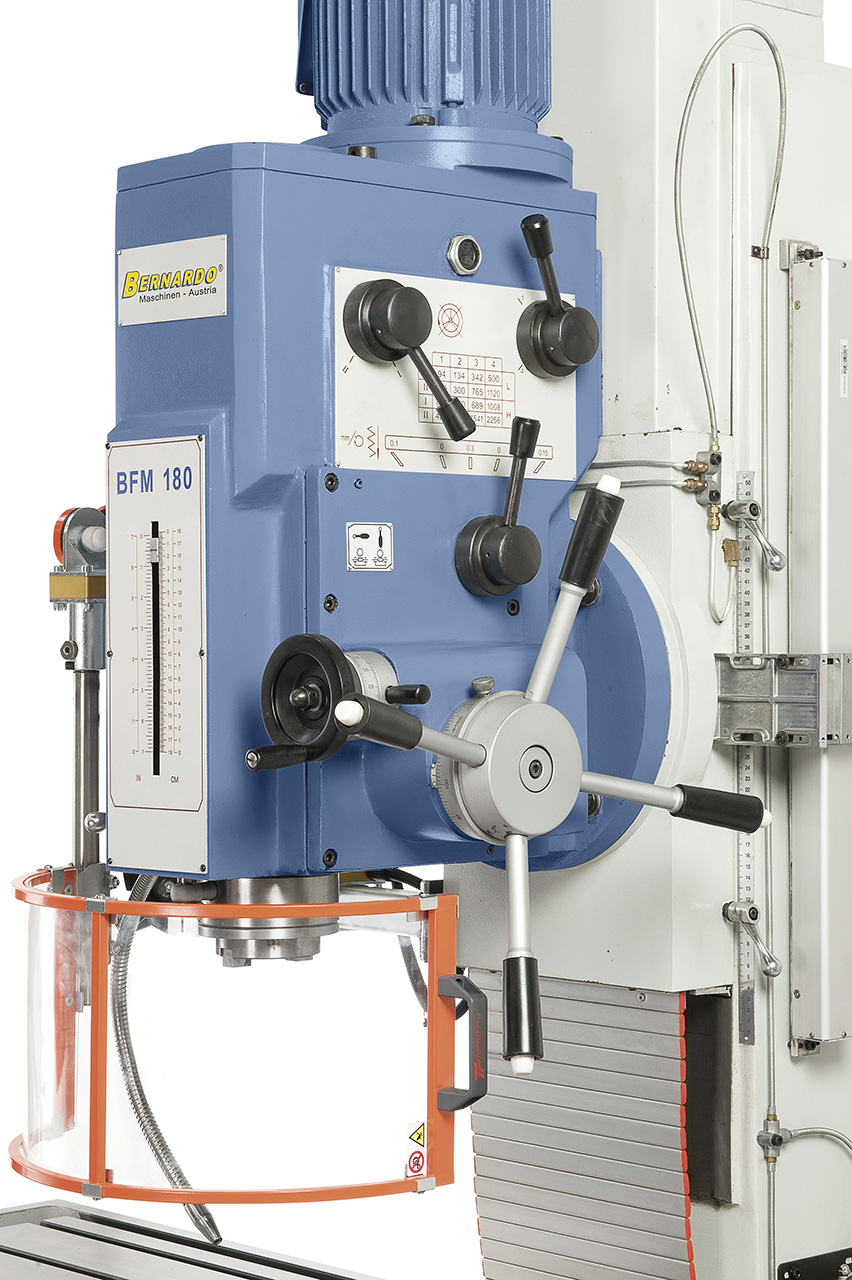

Die Pinolenzustellung erfolgt wahlweise per Hand oder mittels automatischem Pinolenvorschub (0,1 / 0,15 / 0,3 mm/U).

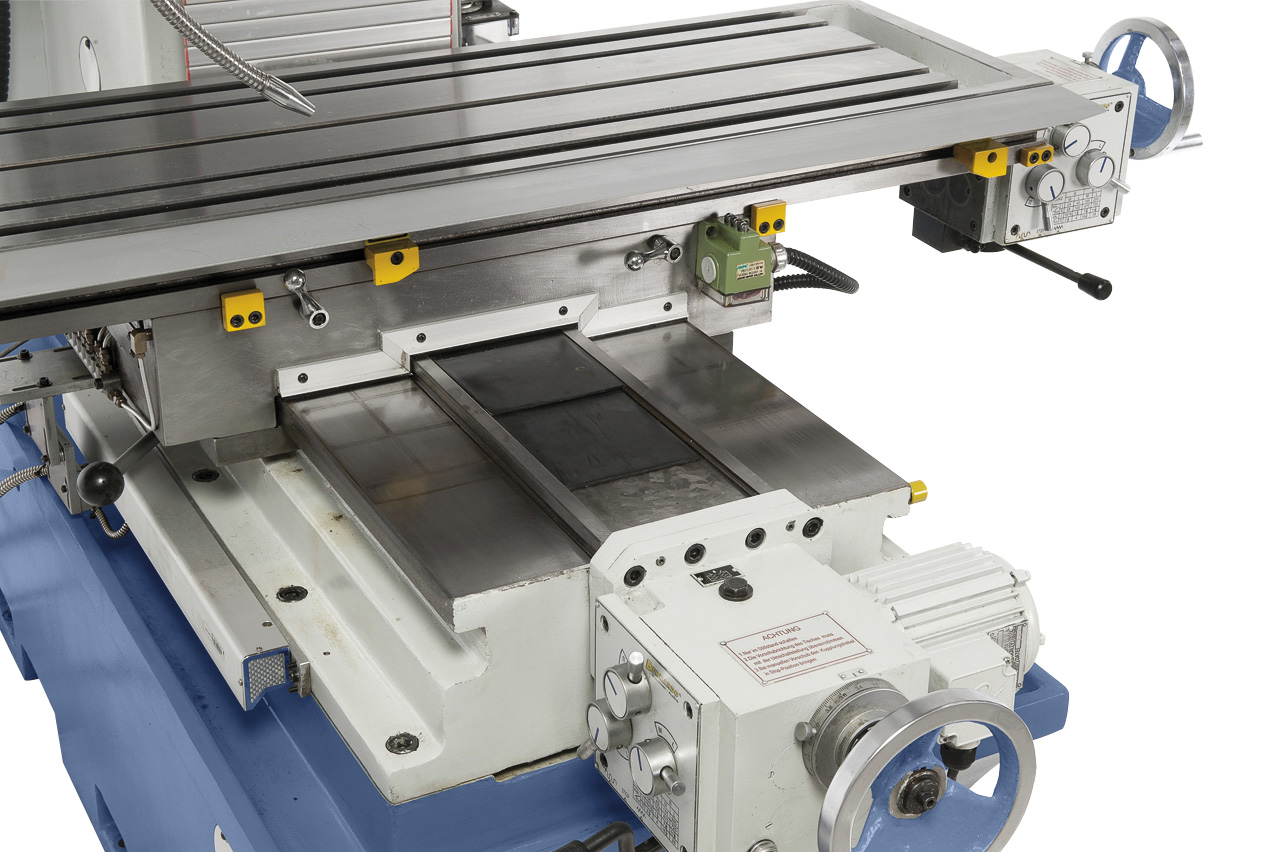

Leichte und gleichmäßige Tischverstellung durch stabile Flachführung in der y-Achse.
Beschreibung:Die massive Bettfräsmaschine BFM 180 ist für Bohr-, Fräs- und Senkarbeiten bestens geeignet. Durch die vielseitigen Anwendungsmöglichkeiten und dem umfangreichen Lieferumfang ist die Maschine optimal für mechanische Werkstätten, Reparaturbetriebe, Maschinenbau, ...
Features:
- Stufenlose Höhenverstellung des Fräskopfes mittels Frequenzumrichter
- Schnelle Tischverstellung in x- und y-Achse durch automatischen Tischvorschub mit Eilgang
- Erhöhte Produktivität durch serienmäßige Digitalanzeige in allen 3 Achsen
- Serienmäßig mit automatischem Pinolenvorschub von 0,1 / 0,15 / 0,3 mm/U
- Handgrobvorschub auf Handfeinvorschub mittels Kupplung umschaltbar
- Hoher Drehzahlbereich von 94 - 2256 U/min
- Umfangreiches Zubehör in der Grundausstattung enthalten
- Robuste, schwere Konstruktion für präzises Arbeiten
- Fräsen: Pinolenzustellung über Handrad
- Bohren: Pinolenzustellung über Sterngriff
Technische Spezifikation:
| Tischgröße | 1220 x 360 mm |
| Spindelaufnahme | ISO 40 |
| Spindeldrehzahl vertikal | (16) 94 - 2256 U/min |
| Pinolenhub | 180 mm |
| Pinolenvorschub | 0,1 / 0,15 / 0,3 mm/U |
| Verfahrweg längs (x) | 600 mm |
| Verfahrweg quer (y) | 360 mm |
| Verfahrweg vertikal (z) | 500 mm |
| Ausladung | 370 mm |

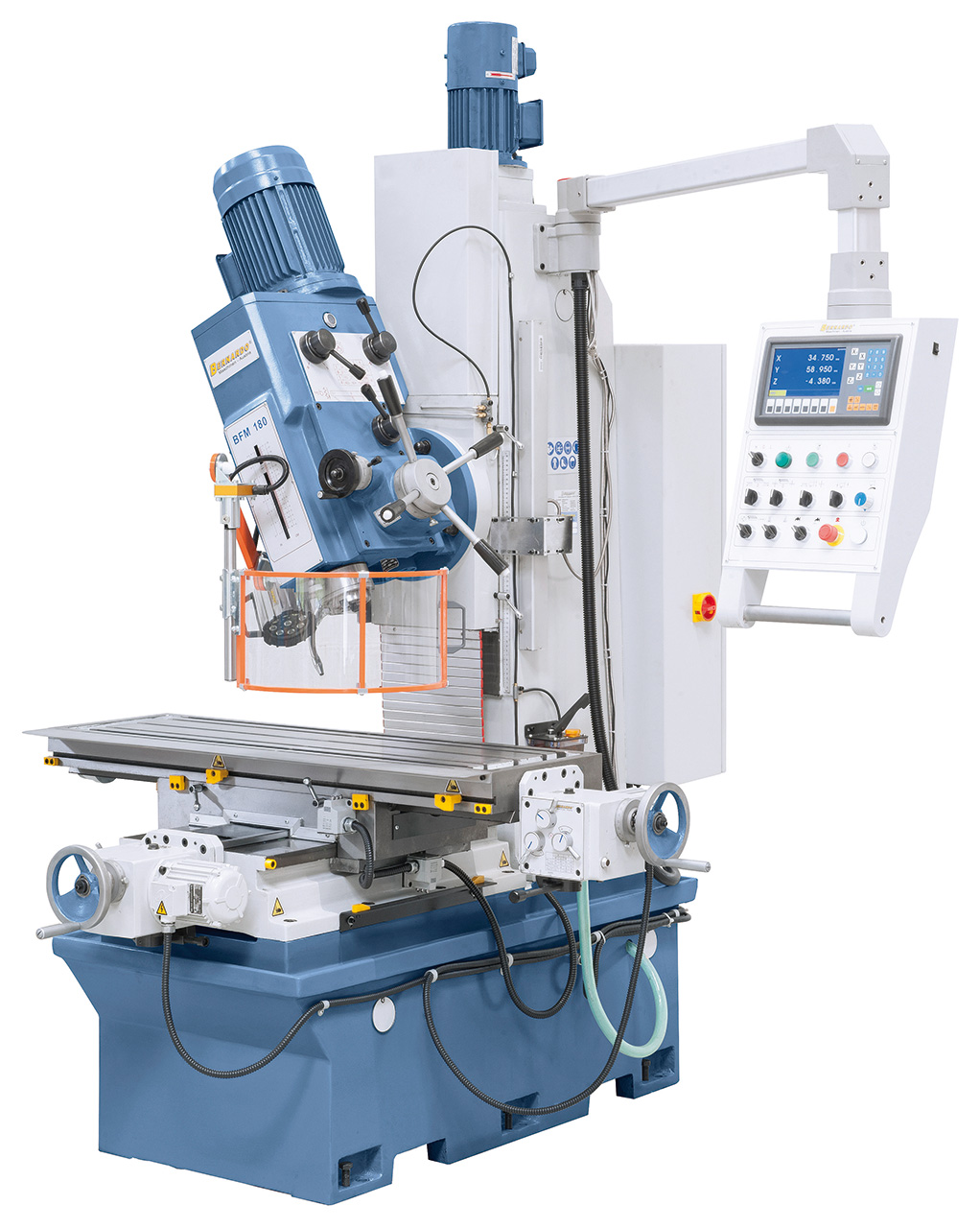

| Spindelkopf Schwenkbereich | -45° bis +45° |
| Abstand Spindel / Tisch | 110 - 610 mm |
| Vorschubbereich längs / quer | (8) 24 - 720 mm/min |
| T-Nutengröße | 14 mm |
| Motorleistung | 1,5 / 2,4 kW |
| Maschinenabmessung (B x T x H) | 1770 x 1800 x 2320 mm |
| Gewicht ca. | 1400 kg |
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Bohrfutter mit Dorn
- Adapter ISO 40/MK 4, ISO 40/MK 3, ISO 40/MK 2

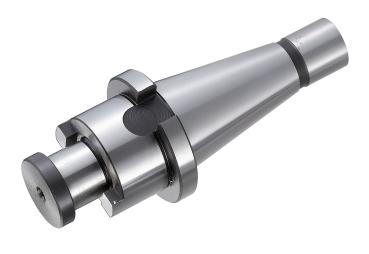

- Kombi-Aufsteckfräsdorn ISO 40 / 32 mm
- Kühlmitteleinrichtung
- Zentralschmierung
- LED-Maschinenleuchte
- Verstellbare Schutzeinrichtung
- Hubmotor für Fräskopf
Übersichtlich aufgebautes Elektropaneel. Eine digitale Positionsanzeige in allen 3-Achsen ist im Lieferumfang enthalten.
Robuster Tischvorschub in y-Achse mit Eilgangfunktion.
Die Tischverstellung in x-Achse erfolgt über 8 frei wählbare Vorschübe (24 - 720 mm/min).
Die Pinolenzustellung erfolgt wahlweise per Hand oder mittels automatischem Pinolenvorschub (0,1 / 0,15 / 0,3 mm/U).
Leichte und gleichmäßige Tischverstellung durch stabile Flachführung in der y-Achse.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
