28-2121 Bernardo Schraubstöcke Hochdruck-Maschinenschraubstock PHV 160
28-2121 Bernardo Schraubstöcke Hochdruck-Maschinenschraubstock PHV 160
Features:
Technische Spezifikation:

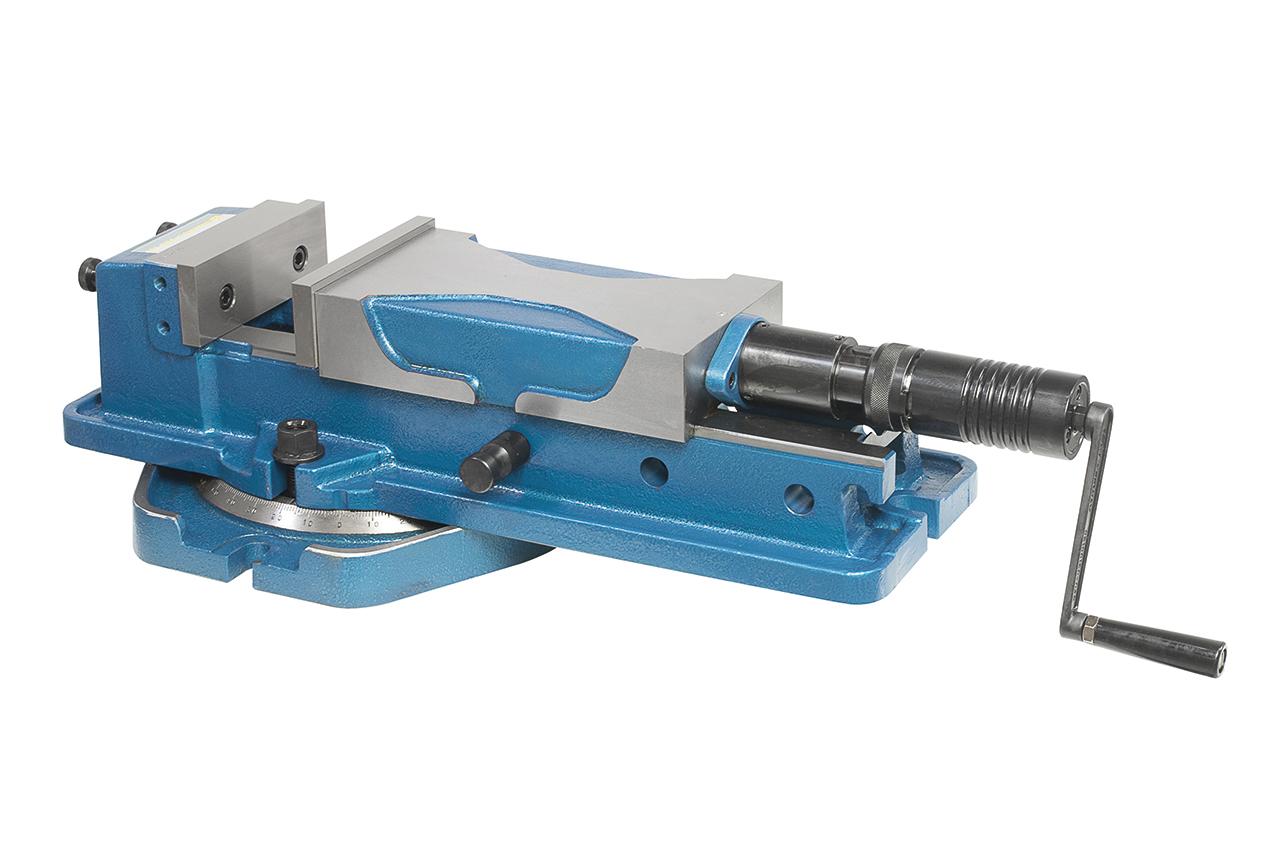

Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)
Features:
- Einsetzbar auf modernen CNC-Maschinen und Bearbeitungszentren
- Spannsystem mechanisch / hydraulisch über Handkurbel
- Gehärtete und geschliffene Führungsbahnen
- Integrierter Niederzugmechanismus verhindert das Anheben der beweglichen Backe und ein Kippen des Werkstückes
- Schnellverstellung des Spannbereichs durch Absteckbolzen
- Wahlweise mechanisches Spannen oder mechanisch / hydraulisches Spannen durch Verschieben der Einstellhülse
- Gleichbleibende Spannkraft auf den gesamten Spannbereich
- Lange Flachbahnführung der beweglichen Backe
- Schnellwechselbare und preiswerte Hydraulikeinheit
- Verschiedene Backen verfügbar
- Komplett mit Drehteller und 360° Skala

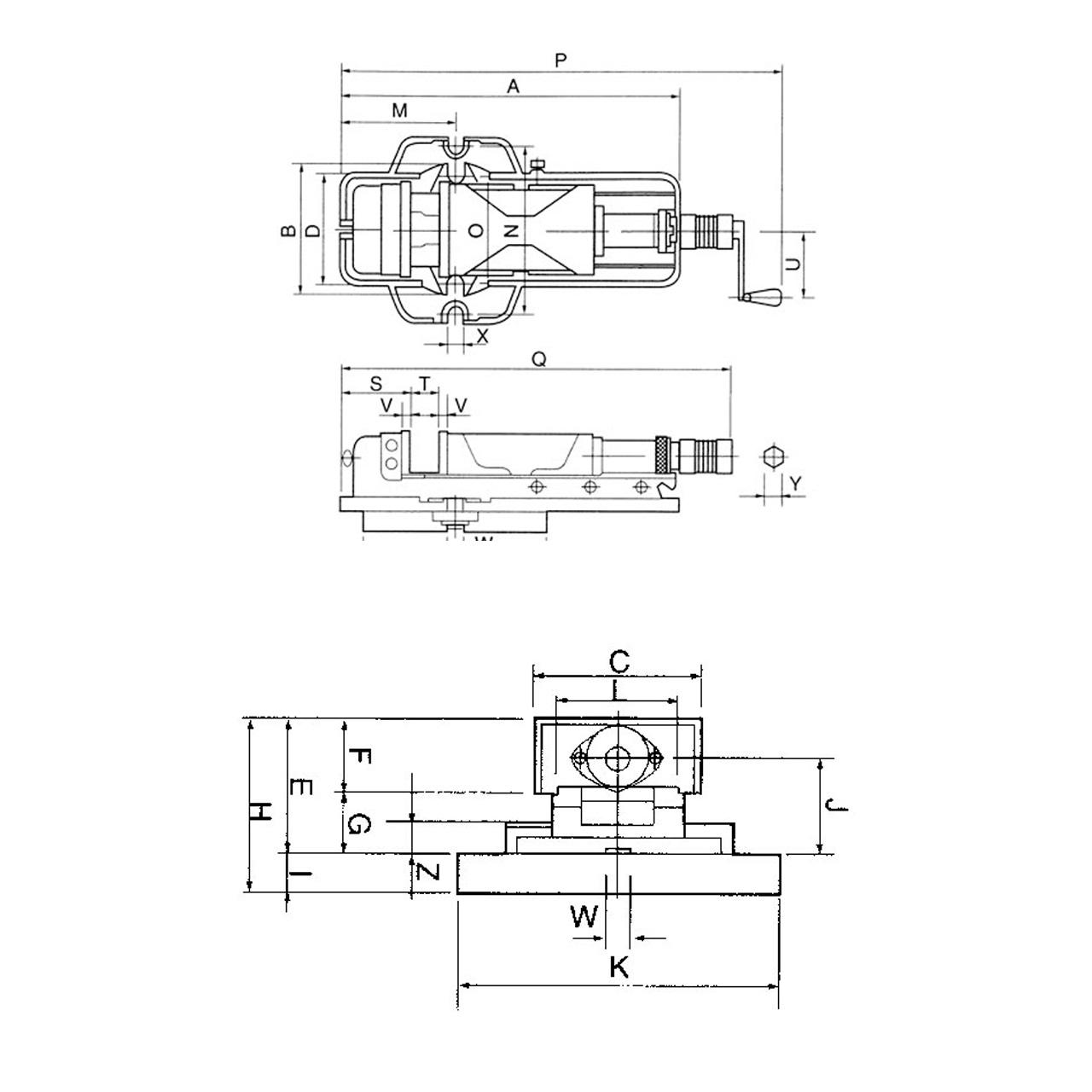

Technische Spezifikation:
| A | 625 mm |
| B | 240 mm |
| C | 160 mm |
| D | 205 mm |
| E | 140 mm |
| F | 58 mm |
| G | 82 mm |
| H | 179 mm |
| J | 105 mm |
| K | 340 mm |
| L | 125 mm |
| M | 208 mm |
| P | 755 / 1055 mm |
| Q | 640 / 940 mm |
| R | 320 mm |
| S | 125 mm |
| T | 300 mm |
| U | 125 mm |
| V | 15 mm |
| W | 16 mm |
| X | 18 mm |
| Y | 14 mm |
| Z | 27 mm |
| Spannbereich I | 0 - 110 mm |
| Spannbereich II | 100 - 210 mm |
| Spannbereich III | 200 - 310 mm |
| Max. Spannkraft | 4000 kg |
| Gewicht ca. | 72 kg |
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
