02-1246XL Bernardo Universalfräsmaschinen UWF 95 N
02-1246XL Bernardo Universalfräsmaschinen UWF 95 N

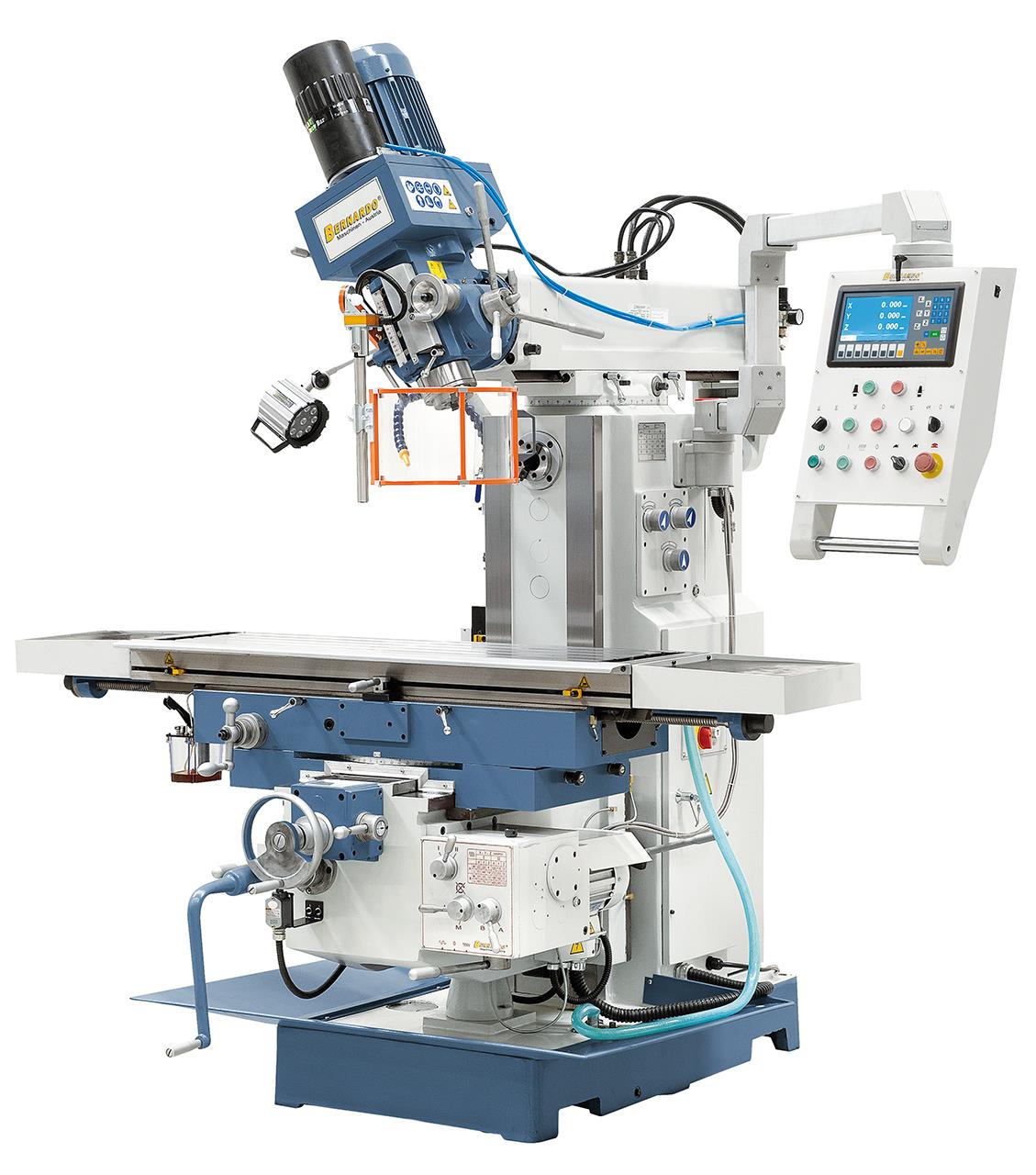

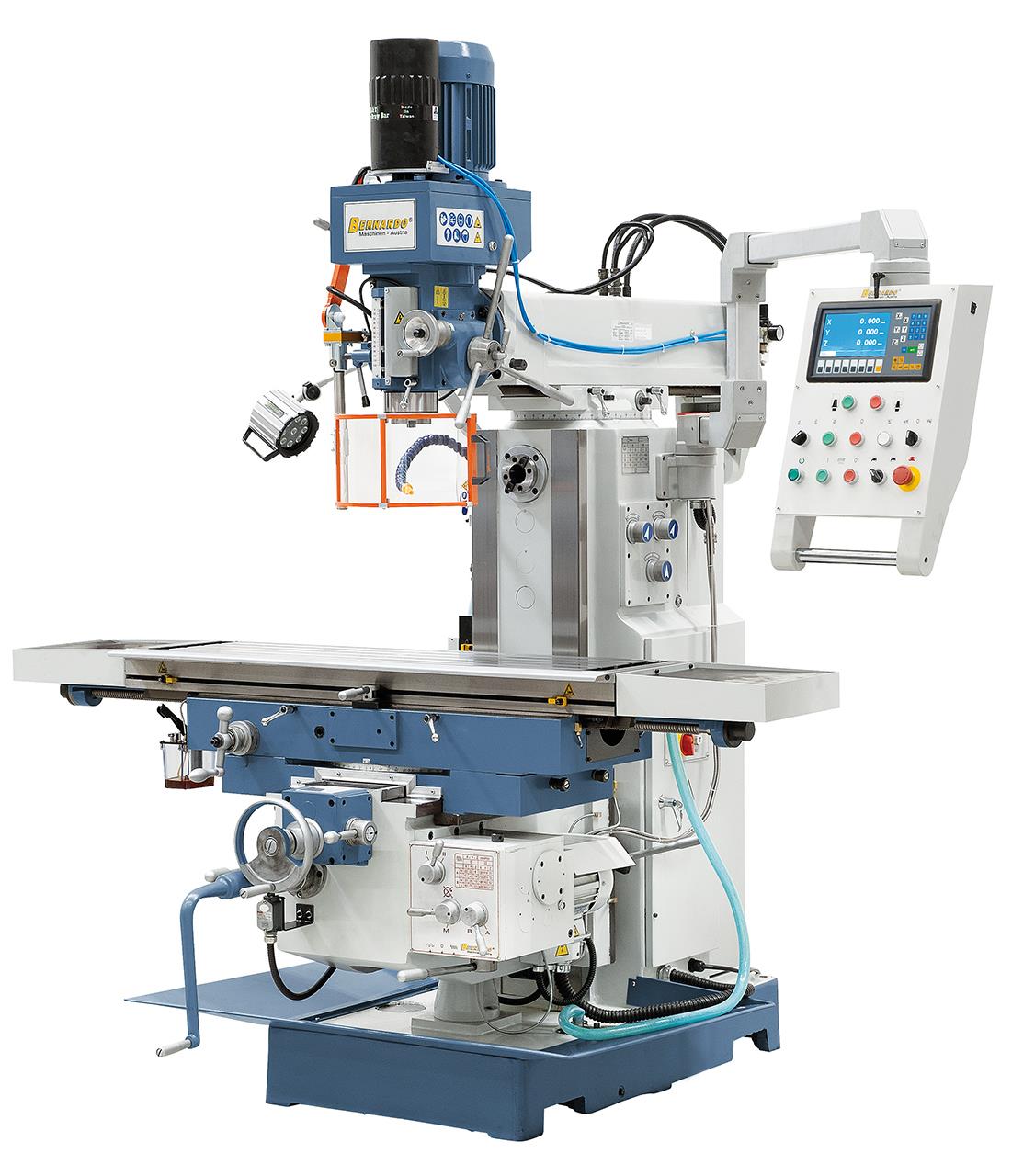

Beschreibung:Die Universalfräsmaschine UWF 95 N - eine Weiterentwicklung der bewährten UWF 90 - bietet durch die vergrößerte Tischaufspannfläche einen erweiterten Einsatzbereich sowie hohen Bedienkomfort durch den automatischen Bohrvorschub. Zusätzlich bietet dieses Modell einen Verfahrweg in der x-Achse von 1000 mm sowie eine pneumatische Werkzeugklemmung.
Features:
Technische Spezifikation:
Lieferumfang:
Die großdimensionierte Rechteckführung in y- und z-Achse gewährleistet eine erhöhte Stabilität
Durch den serienmäßigen Tischvorschub mit Eilgangsfunktion werden die Nebenzeiten erheblich reduziert
Die Maschine ist serienmäßig mit einem automatischen Pinolenvorschub ausgestattet (0,08 / 0,15 / 0,25 mm/U)
Schneller und einfacher Drehzahlwechsel mittels ergonomisch angebrachter Getriebeschaltung
Übersichtlich aufgebautes Hängepaneel. Die Digitalanzeige ist serienmäßig im Lieferumfang enthalten
Zum Fräsen in horizontaler Position serienmäßig mit Gegenlager und langem Fräsdorn.
Beschreibung:Die Universalfräsmaschine UWF 95 N - eine Weiterentwicklung der bewährten UWF 90 - bietet durch die vergrößerte Tischaufspannfläche einen erweiterten Einsatzbereich sowie hohen Bedienkomfort durch den automatischen Bohrvorschub. Zusätzlich bietet dieses Modell einen Verfahrweg in der x-Achse von 1000 mm sowie eine pneumatische Werkzeugklemmung.
Features:
- Automatischer Tischvorschub (8 Stufen) in allen Achsen mit Eilgangsfunktion
- Großdimensionierter (1600 x 360 mm) Kreuztisch mit T-Nuten
- Erhöhte Produktivität durch serienmäßige digitale 3-Achs-Positionsanzeige
- Erweiterter Einsatzbereich durch zusätzliche Horizontalspindel
- Automatischer Pinolenvorschub (0,08 - 0,25 mm/U) im Lieferumfang enthalten
- Umfangreiches Zubehör in der Grundausstattung enthalten
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Massive Rechteckführung in y- und z-Achse
- Schwerer Maschinenständer aus Grauguss für vibrationsfreies Arbeiten
- Rechts- Linkslaufeinrichtung zum Gewindeschneiden
Technische Spezifikation:
| Tischgröße | 1600 x 360 mm |
| Spindelaufnahme | ISO 40 |
| Spindeldrehzahl vertikal | (8) 90 - 2000 U/min |
| Spindeldrehzahl horizontal | (12) 40 - 1300 U/min |
| Pinolenhub | 120 mm |
| Pinolenvorschub | 0,08 / 0,15 / 0,25 mm/U |
| Verfahrweg (x / y / z) | 1300 / 300 / 400 mm |
| Ausladung | 150 - 770 mm |
| Tisch schwenkbar | -45° bis +45° |
| Spindelkopf Schwenkbereich | -90° bis +90° |
| Abstand Spindel / Tisch | 120 - 520 mm |
| Vorschubbereich längs | (8) 22 - 420 mm/min |
| Vorschubbereich quer | (8) 22 - 393 mm/min |
| Vorschubbereich vertikal | (8) 6 -112 mm/min |
| Eilgang x-, y- und z-Achse | 1290 / 1208 / 513 mm/min |
| T-Nutengröße | 14 mm |
| Motorleistung vertikal | 2,2 kW |
| Motorleistung horizontal | 2,2 kW |
| Maschinenabmessung (B x T x H) | 2300 x 1960 x 2400 mm |
| Gewicht ca. | 2200 kg |
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 H
- Anzugsspindel M 16
- Horizontalgegenlager
- Verstellbare Schutzeinrichtung
- Schutzabdeckung zum Horizontalfräsen
- Langer Fräsdorn ISO 40/27 mm, ISO 40/40 mm
- Adapter ISO 40/MK 4, ISO 40/MK 3, ISO 40/MK 2
- Kühlmitteleinrichtung
- Pneumatische Werkzeugklemmung (DIN 2080)
- LED-Maschinenleuchte

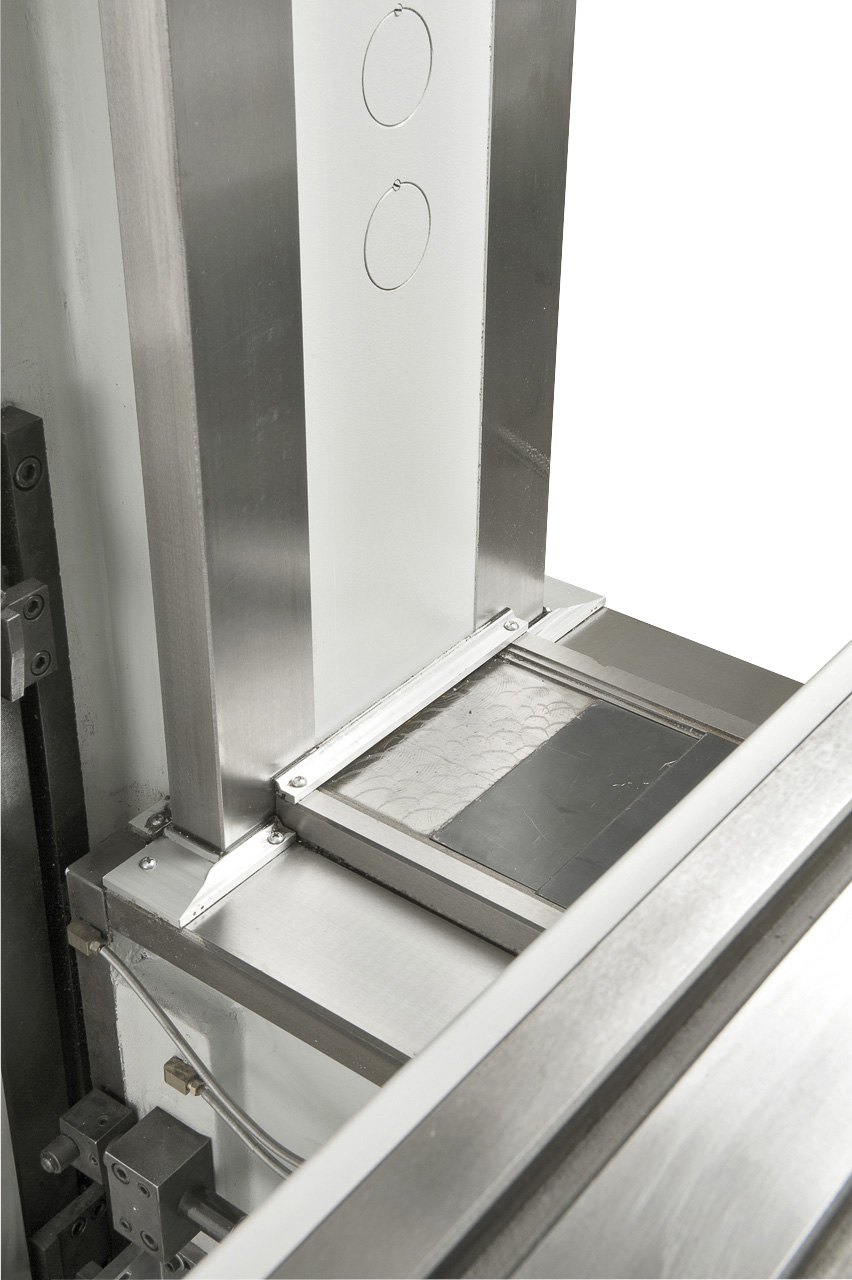

Die großdimensionierte Rechteckführung in y- und z-Achse gewährleistet eine erhöhte Stabilität

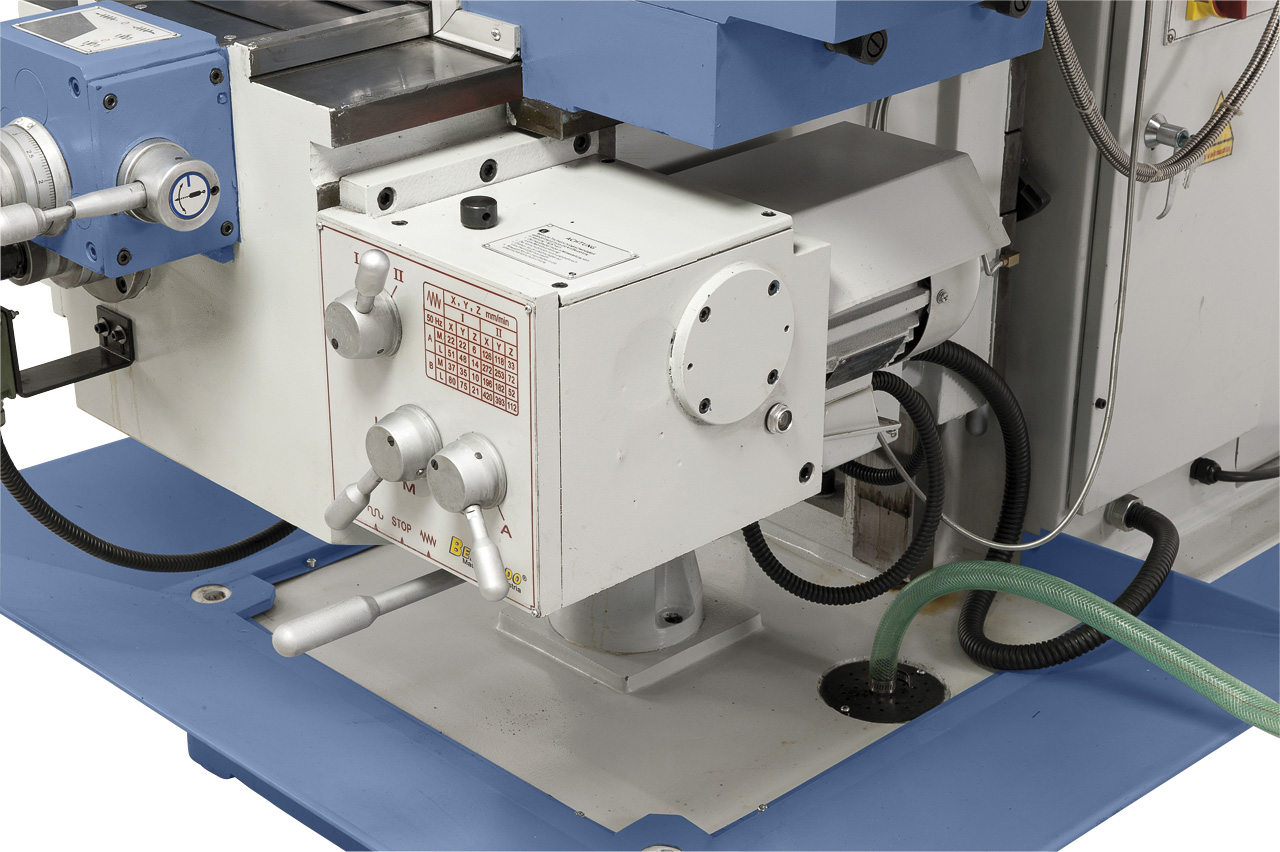

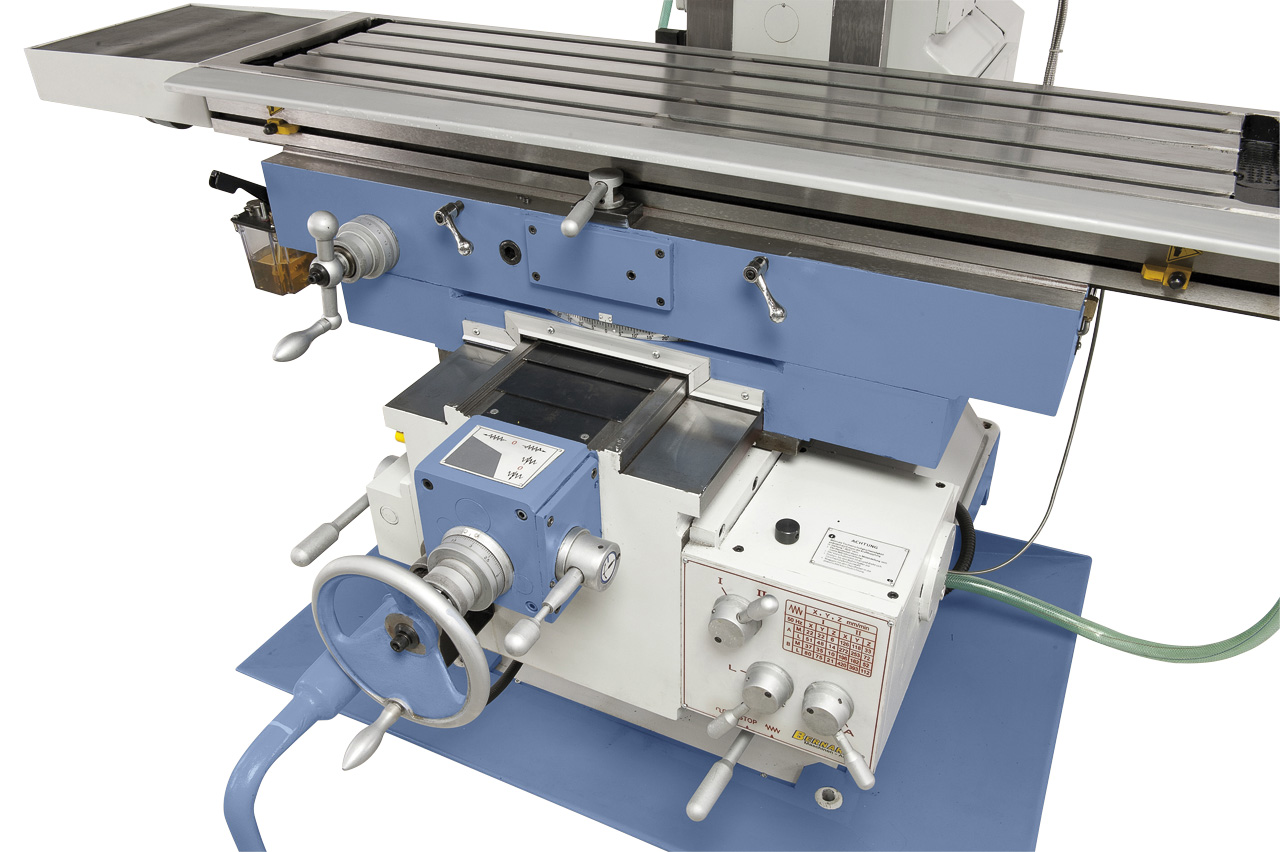

Durch den serienmäßigen Tischvorschub mit Eilgangsfunktion werden die Nebenzeiten erheblich reduziert

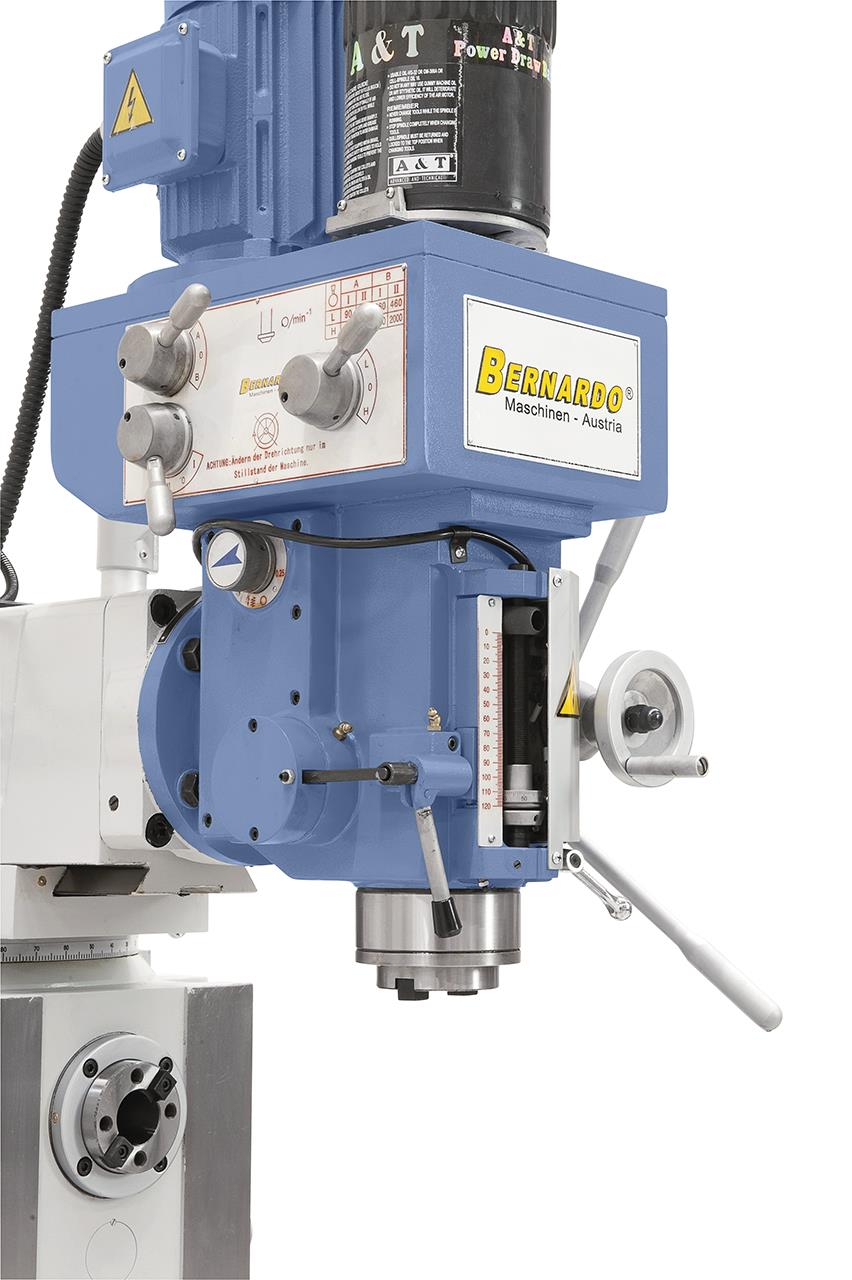

Die Maschine ist serienmäßig mit einem automatischen Pinolenvorschub ausgestattet (0,08 / 0,15 / 0,25 mm/U)

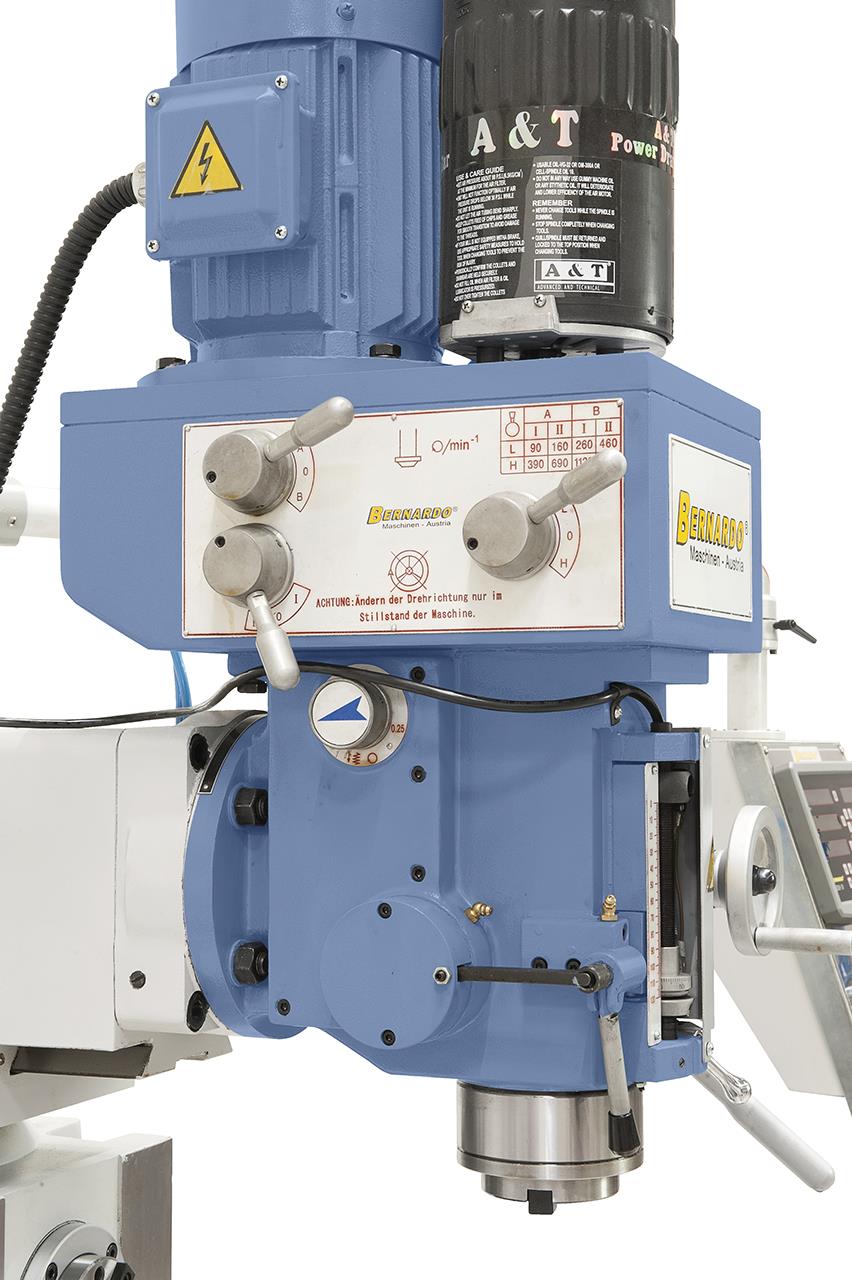

Schneller und einfacher Drehzahlwechsel mittels ergonomisch angebrachter Getriebeschaltung

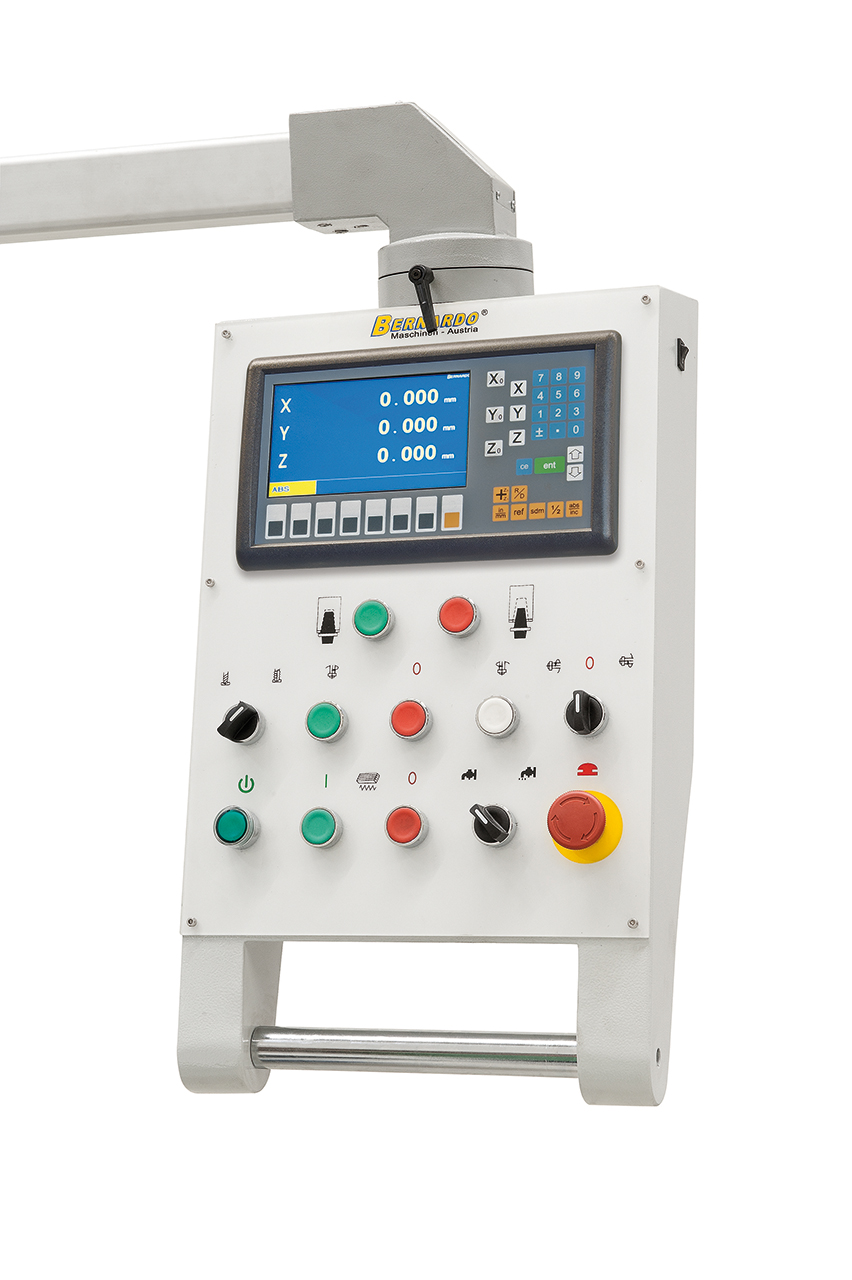

Übersichtlich aufgebautes Hängepaneel. Die Digitalanzeige ist serienmäßig im Lieferumfang enthalten
Zum Fräsen in horizontaler Position serienmäßig mit Gegenlager und langem Fräsdorn.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
