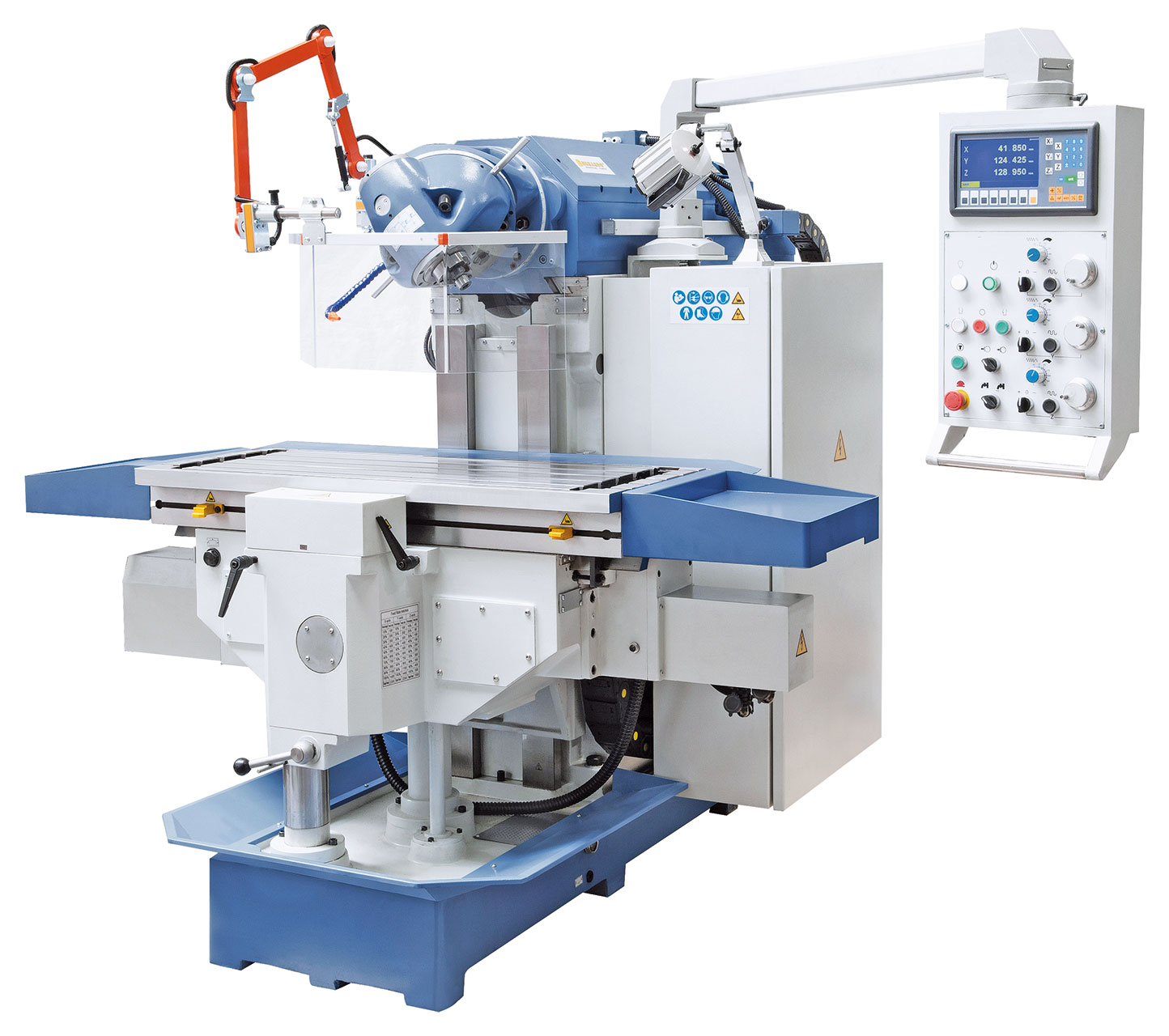

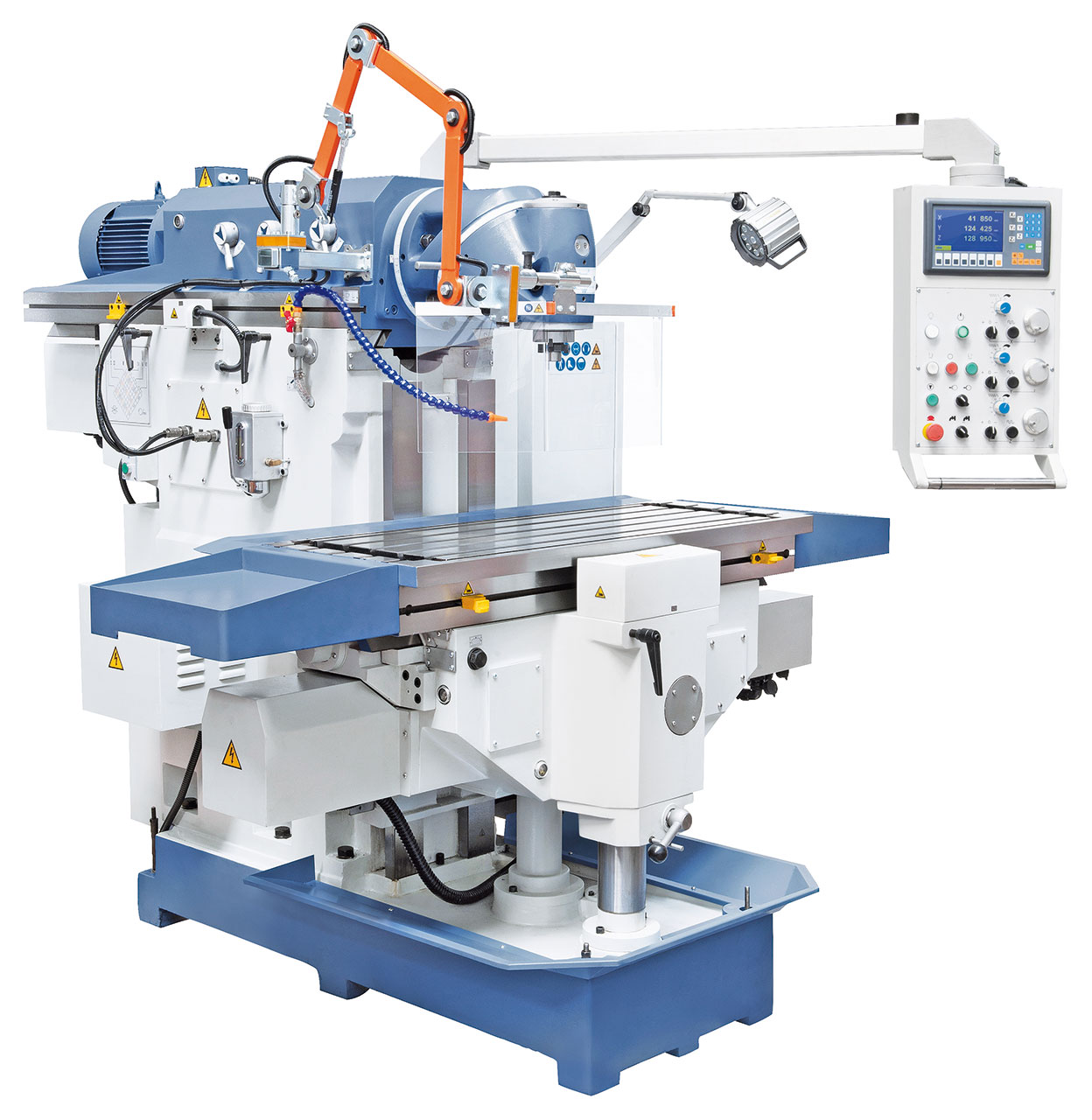

02-1285XL Bernardo Universalfräsmaschinen mit Servoantrieb für Vorschübe Variomill FU 1200 E Servo
02-1285XL Bernardo Universalfräsmaschinen mit Servoantrieb Variomill FU 1200 E Servo
Beschreibung:Die Universalfräsmaschine Variomill FU 1200 E Servo überzeugt durch die massive und schwere Graugusskonstruktion, wodurch diese Maschine für eine schwere Zerspanung bei großen Werkstücken optimal geeignet sind. Hauptmerkmale dieser Maschine ist der Servoantrieb in allen Achsen, der großzügig dimensionierte Arbeitstisch sowie die großen Verfahrwege.
Features:
Technische Spezifikation:
Lieferumfang:
Einfache Bedienung der Schaltelemente für den Drehzahlwechsel.
Durch die Verstellung der 90° und 45° Ebene kann der Universalschwenkkopf auf sämtliche Winkelpositionen eingestellt werden.

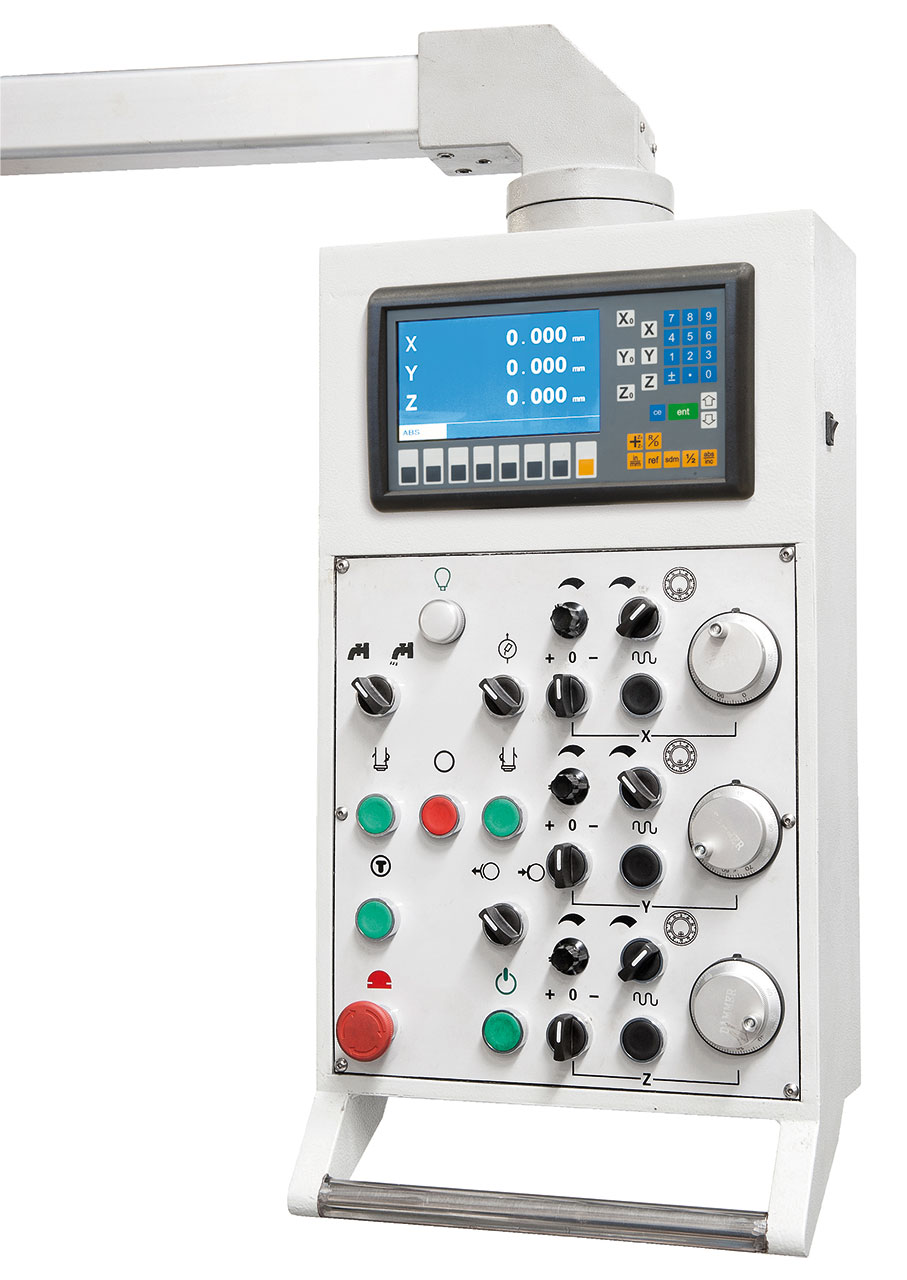

Übersichtlich aufgebautes Bedienpaneel mit integrierter Digitalanzeige und elektronischen Handrädern.

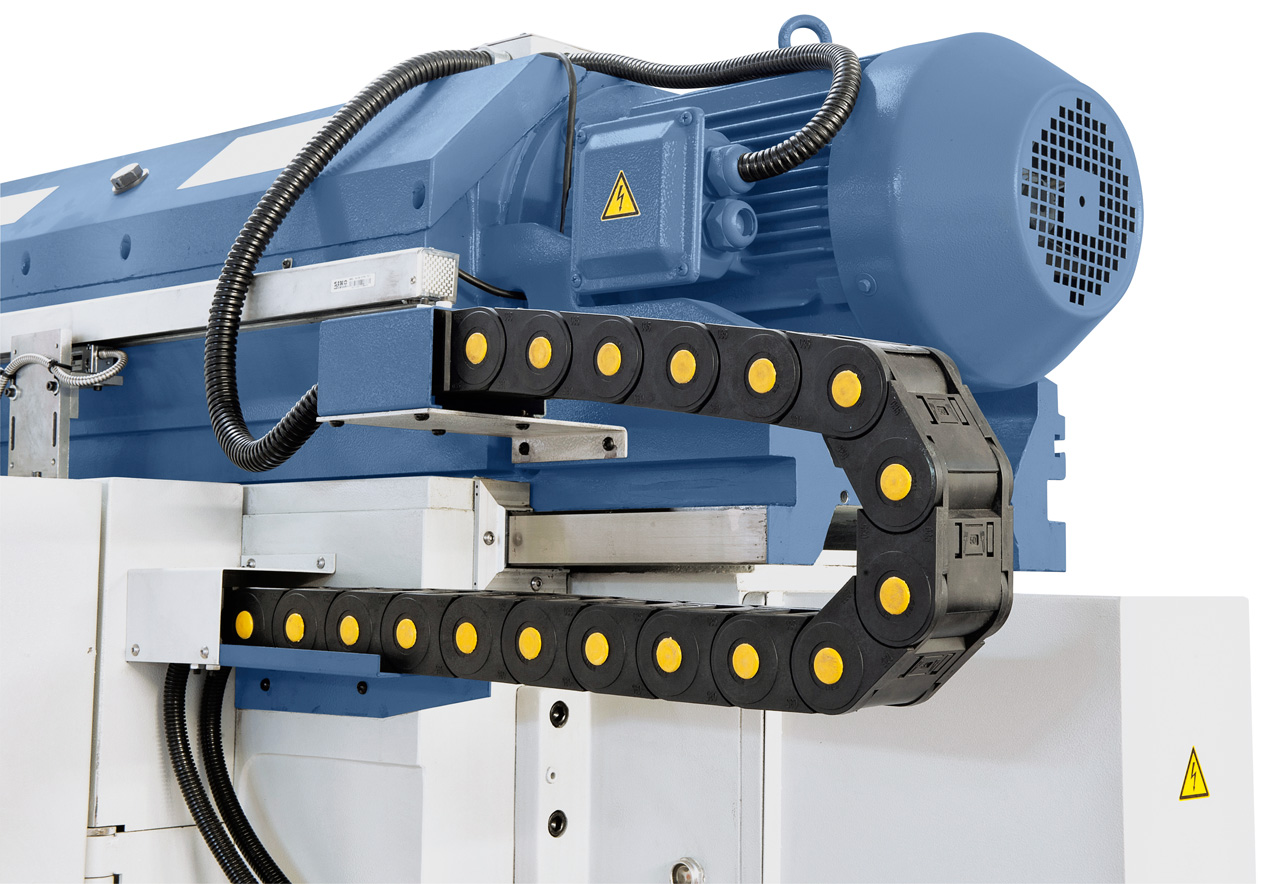

Serienmäßig mit 3 leistungsstarken Servomotoren in x-, y- und z-Achse.

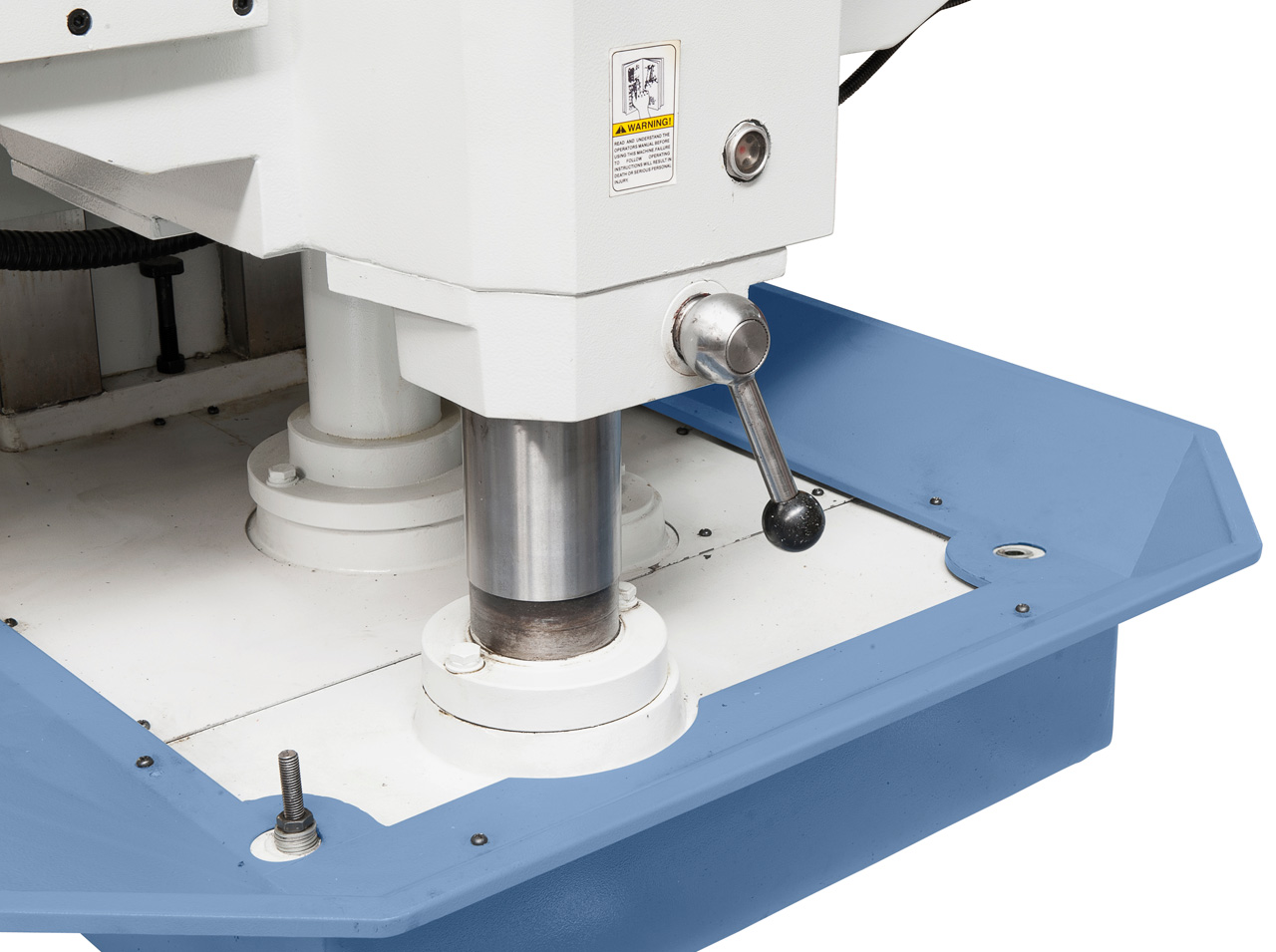

Manuelle Klemmung der z-Achse für erhöhte Stabilität.
Beschreibung:Die Universalfräsmaschine Variomill FU 1200 E Servo überzeugt durch die massive und schwere Graugusskonstruktion, wodurch diese Maschine für eine schwere Zerspanung bei großen Werkstücken optimal geeignet sind. Hauptmerkmale dieser Maschine ist der Servoantrieb in allen Achsen, der großzügig dimensionierte Arbeitstisch sowie die großen Verfahrwege.
Features:
- Stufenlos regelbarer Vorschub und Eilgang in allen Achsen, angetrieben über Servomotore
- Geringer Slip-Stick-Effekt durch Turcite-B-Beschichtung in der x-Achse
- Oberarm mit übersichtlich aufgebautem Schaltgetriebe für die Spindeldrehzahl
- Spielfrei vorgespannte Kugelumlaufspindeln in allen drei Achsen
- Gehärtete, nitrierte und geschliffene Zahnräder, im Ölbad laufend
- Maschinenständer in schwerer Gussausführung für vibrationsfreies Arbeiten
- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
- Ausgestattet mit Zentralschmierung für die Führungsbahnen
- Wirtschaftliche Bearbeitung verschiedenster Werkstoffe durch die optimale Abstimmung der frei wählbaren Spindeldrehzahlen und Vorschüben
- Großdimensionierte Schwalbenschwanzführung in der x-Achse, Rechteckführung in der z-Achse gewährleisten erhöhte Stabilität
Technische Spezifikation:
| Tischgröße | 1235 x 460 mm |
| Spindelaufnahme | ISO 40 |
| Spindeldrehzahl | (27) 30 – 2050 U/min |
| Verfahrweg längs (x) | 900 mm |
| Verfahrweg quer (y) | 650 mm |
| Verfahrweg vertikal (z) | 450 mm |
| Abstand Spindel / Tisch | 35 – 485 mm |
| Ausladung | 20 – 670 mm |
| Vorschubbereich längs (stufenlos) | 10 – 1000 mm/min |
| Vorschubbereich quer (stufenlos) | 10 – 1000 mm/min |
| Vorschubbereich vertikal (stufenlos) | 5 – 500 mm/min |
| Eilgang x- und y-Achse | 2500 mm/min |
| Eilgang z-Achse | 1500 mm/min |
| Tischbelastung | 800 kg |
| T-Nuten (Breite /Abstand / Anzahl) | 5 / 18 mm / 80 mm |
| Hauptmotor | 5,5 kW |
| Maschinenabmessung (B x T x H) | 1835 x 2285 x 2100 mm |
| Gewicht ca. | 4000 kg |
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Elektronische Handräder
- Anzugsspindel
- Kühlmitteleinrichtung
- Kühlmittelwanne
- LED-Maschinenleuchte
- Universalfräskopf
- Universelle Schutzeinrichtung
- Spindelbremse
- Kugelumlaufspindeln in allen Achsen
- Automatische Zentralschmierung
- Kombi-Aufsteckfräsdorn
- Bedienwerkzeug

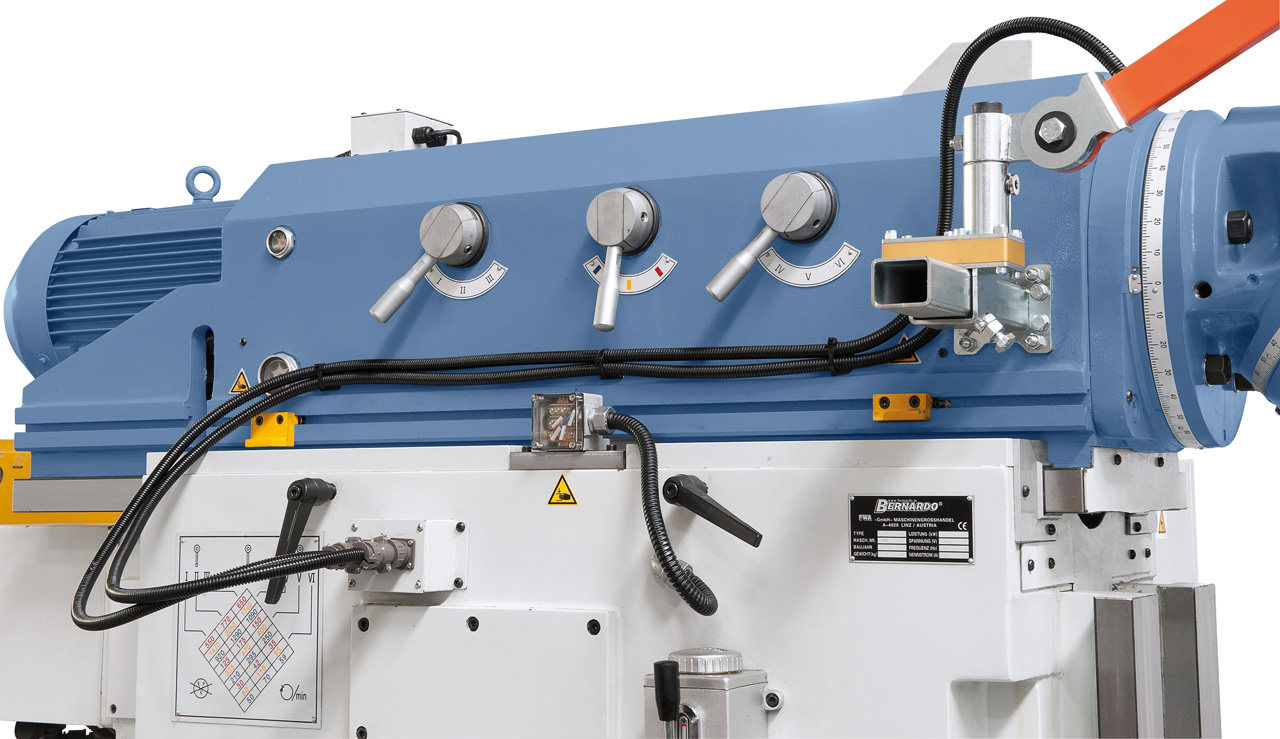

Einfache Bedienung der Schaltelemente für den Drehzahlwechsel.

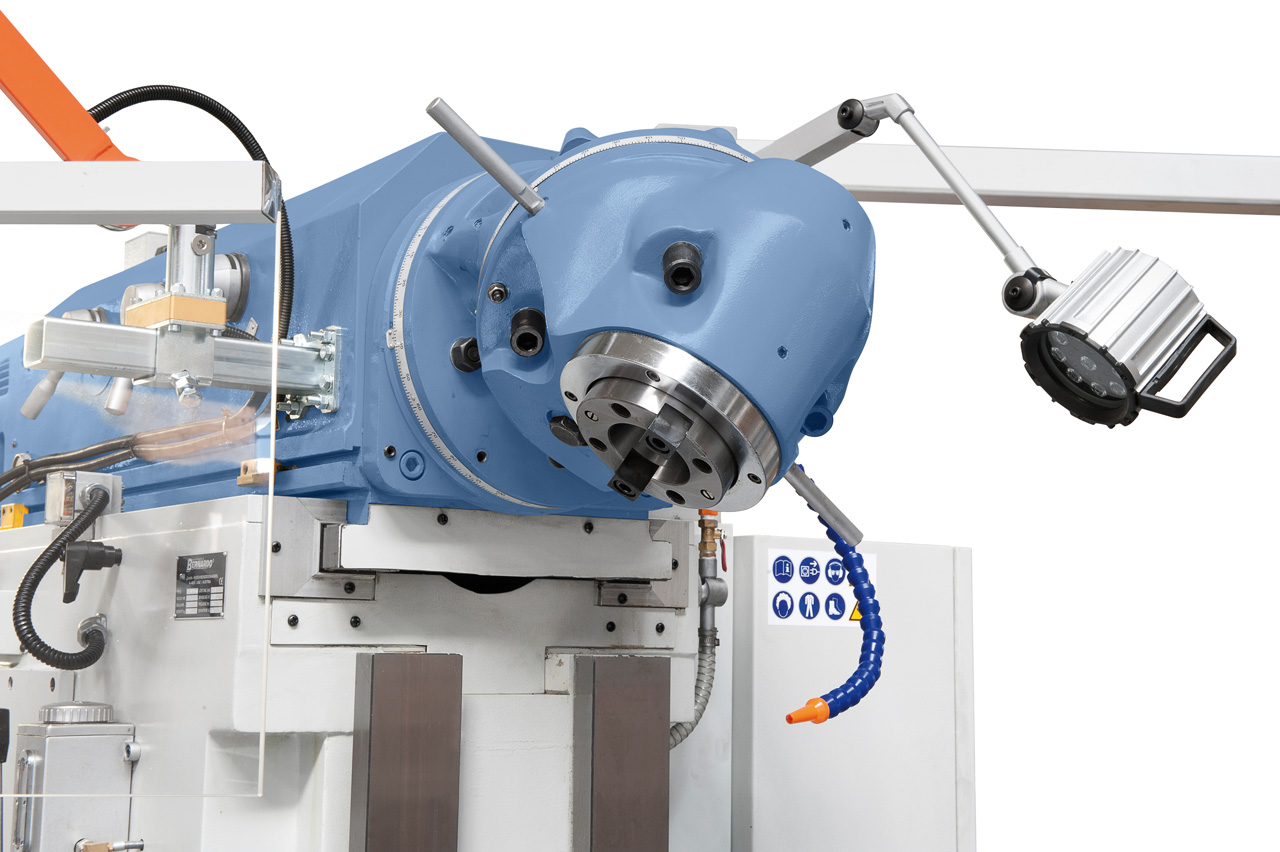

Durch die Verstellung der 90° und 45° Ebene kann der Universalschwenkkopf auf sämtliche Winkelpositionen eingestellt werden.
Übersichtlich aufgebautes Bedienpaneel mit integrierter Digitalanzeige und elektronischen Handrädern.

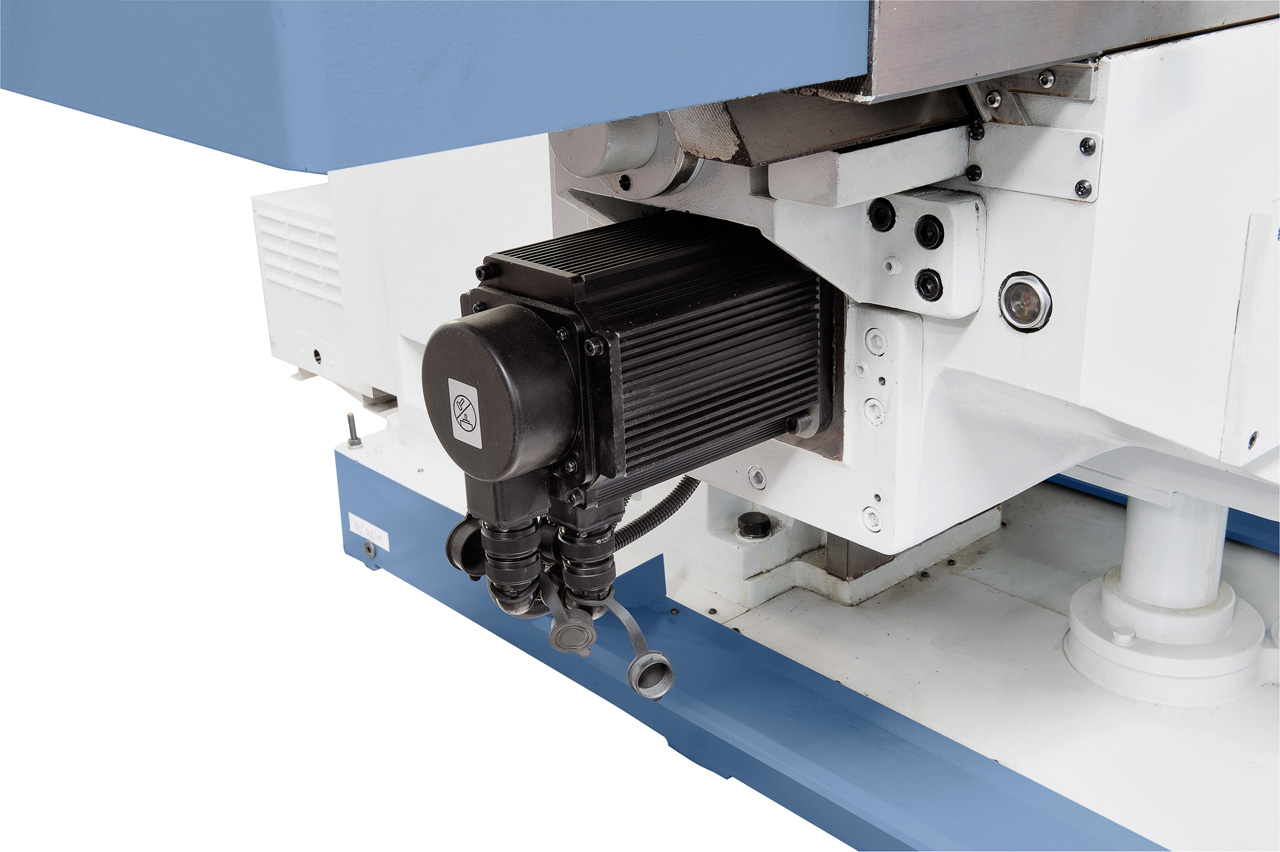

Serienmäßig mit 3 leistungsstarken Servomotoren in x-, y- und z-Achse.
Manuelle Klemmung der z-Achse für erhöhte Stabilität.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
