27-1003 Bernardo Rundtische / Schwenktische / Kreuztische Horizontal- und Vertikalrundtisch HV 12
27-1003 Bernardo Rundtische / Schwenktische / Kreuztische Horizontal- und Vertikalrundtisch HV 12
27-1003 Bernardo Rundtische / Schwenktische / Kreuztische Horizontal- und Vertikalrundtisch HV 12
Art.Nr.:
27-1003
Lieferzeit:
3-7 Werktage
(Ausland abweichend)
Lagerbestand:
Stk
779,45 EUR
inkl. 19% MwSt. zzgl.
Versand
Stk:
Stk
In den Warenkorb
Auf den Merkzettel
Frage zum Produkt
Beschreibung
Produktsicherheit
Beschreibung

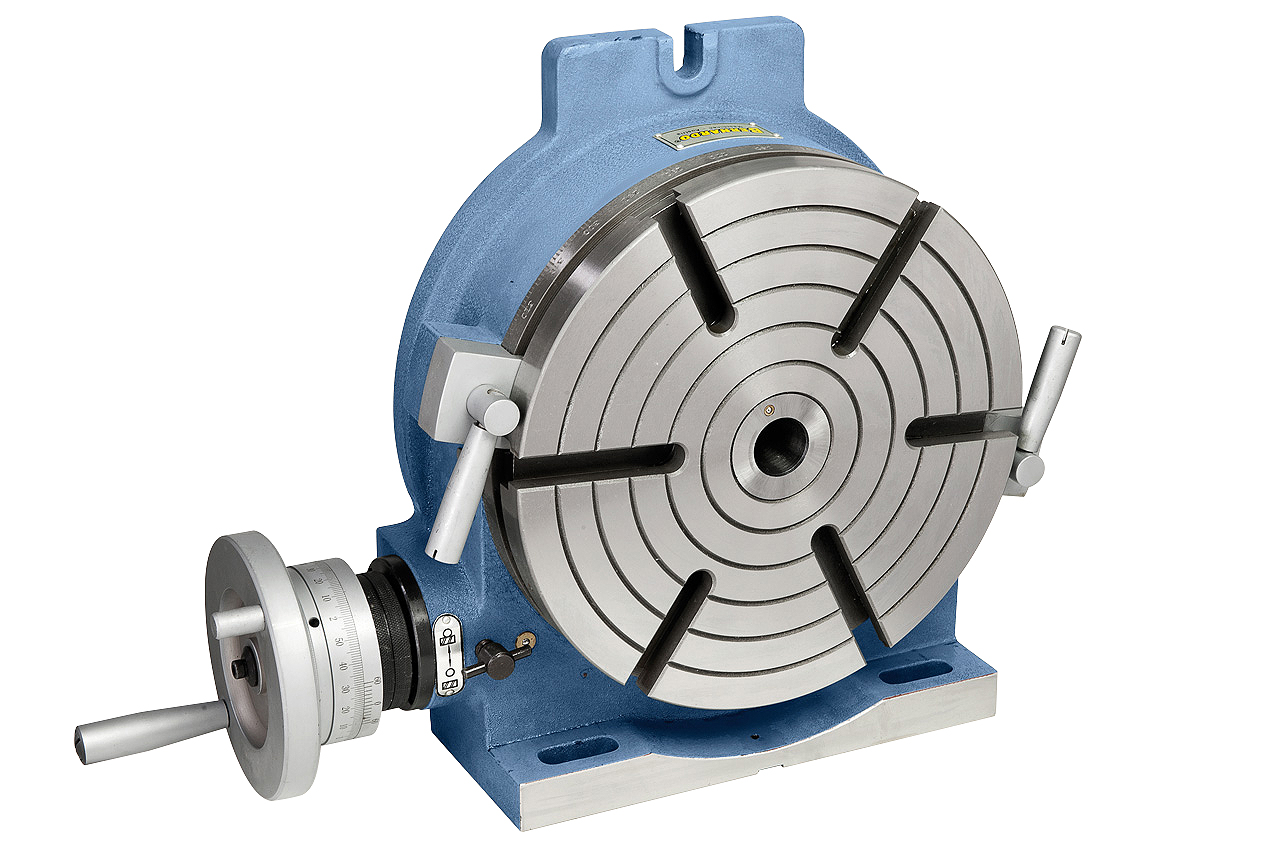

27-1003 Bernardo Rundtische / Schwenktische / Kreuztische Horizontal- und Vertikalrundtisch HV 12
Features:
Einsetzbar bei Fräs- und Bohrarbeiten auf Horizontal- oder Vertikalfräsmaschinen, Bohrmaschinen usw.
Die Tischplatte ist aus hochwertigem Meehaniteguß hergestellt
Schneckenwelle gehärtet und geschliffen, Schneckenrad aus Spezialguß
Klemmung der Tischplatte erfolgt durch zwei Klemmhebel
Übersetzung im Schneckengetriebe 90:1
Grad-Teilarbeiten über Skalentrommel mit verstellbarem Nonius
Direkt-Teilarbeiten über die am Tisch angebrachte 360° Skala
Technische Spezifikation:
Tischdurchmesser
300 mm
Übersetzung
90:1
Morsekonus
MK 4
Anzahl T-Nuten
6 Stk.
Max. Tragkraft horizontal
120 kg
Max. Tragkraft vertikal
60 kg

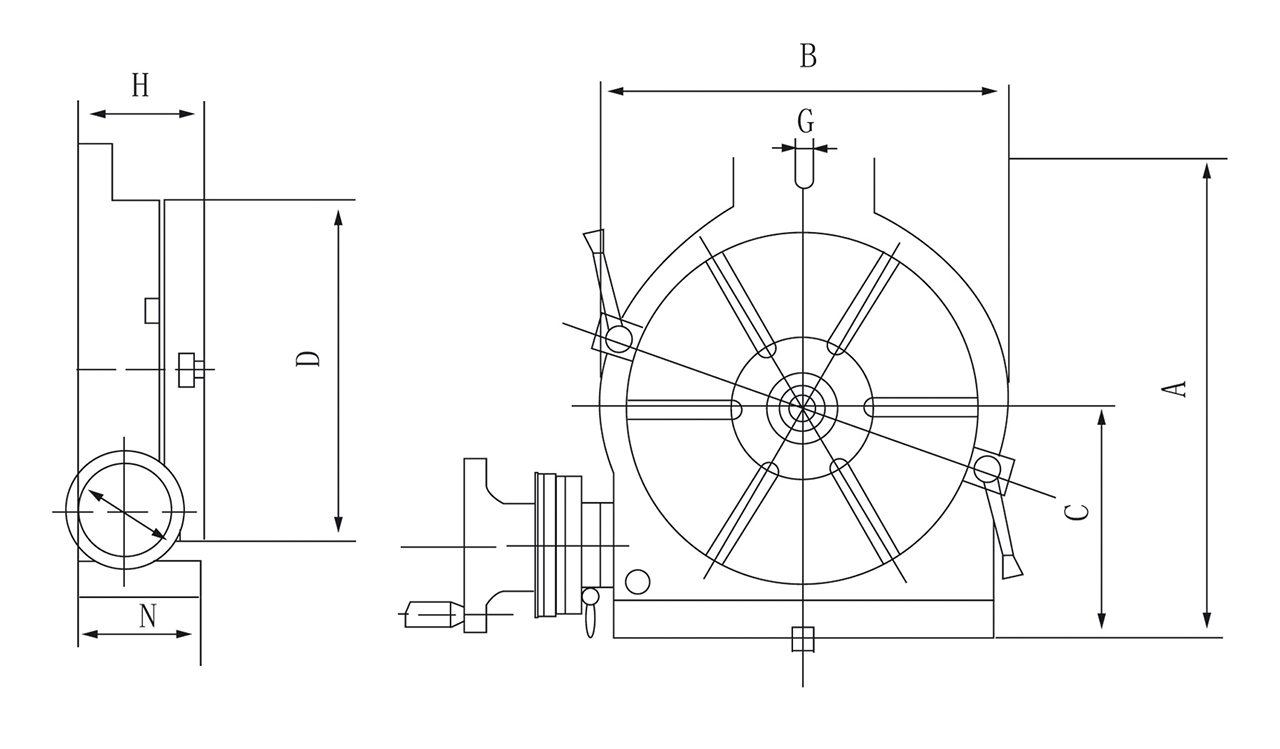

A
388 mm
B
330 mm
C
195 mm
D
300 mm
E
16 mm
G
18 mm
H
135 mm
N
133 mm
Gewicht ca.
71 kg
Produktbilder:
(Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)
Produktsicherheit
Informationen zur Produktsicherheit:
Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
Lassen Sie nur geschultes Personal die Maschine bedienen
Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
Benutzen Sie Original-Ersatzteile und Zubehör
Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
Nehmen Sie keine Veränderung an der Maschine vor
Hersteller:
PWA HandelsgesmbH
Nebingerstraße 7a
4020 Linz
Österreich
Telefon: +43 (0) 732/664015
Fax: +43 (0) 732/664015-9
Mail: bernardo@pwa.at
Bei Fragen zum Produkt über "Kontakt" hier im Shop.
