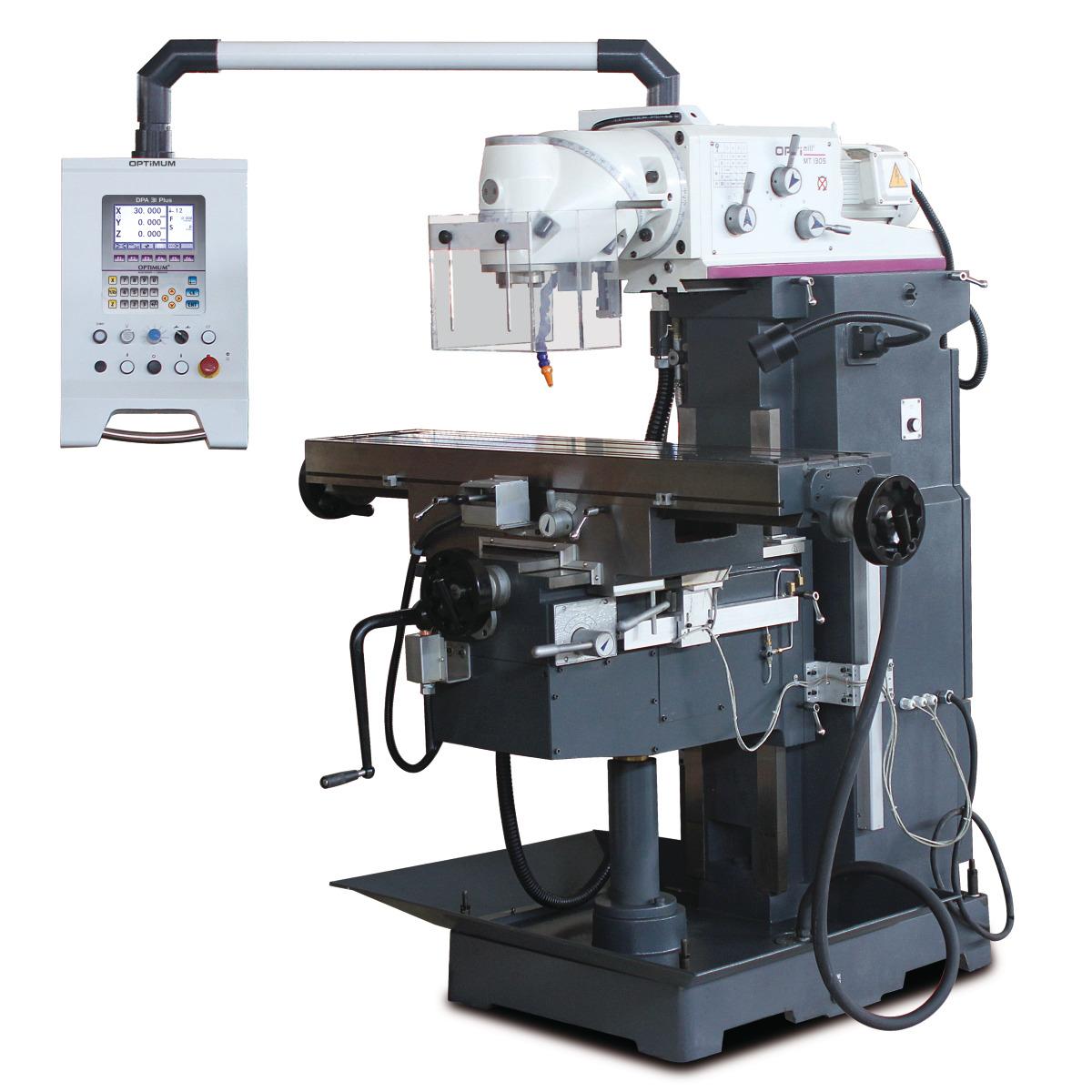

Optimum Universalfräsmaschine OPTImill MT 130S

• Vielseitiger Anwendungsbereich
• Robuster Maschinenaufbau
• Schwere, massive Ausführung aus hochwertigem Meehanite-Guss
• Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
• Alle Führungen gehärtet und durch Keilleisten nachstellbar
• Stabile Flachbettführungen in der Y- und Z-Achse
• Zentralschmierung
• Groß dimensionierte entkoppelte Handräder mit Skala
• LED Maschinenlampe
• Kühlmitteleinrichtung
• Einfache Bedienung der Schaltelemente
• Tischvorschub X-, Y- und Z-Achse
• Vorschubsystem mittels Servomotor in festen Stufen regelbar
• Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit nachstellbaren Keilleisten und einstellbaren Endanschlägen
• Vertikale und horizontale Fräsposition
• Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders

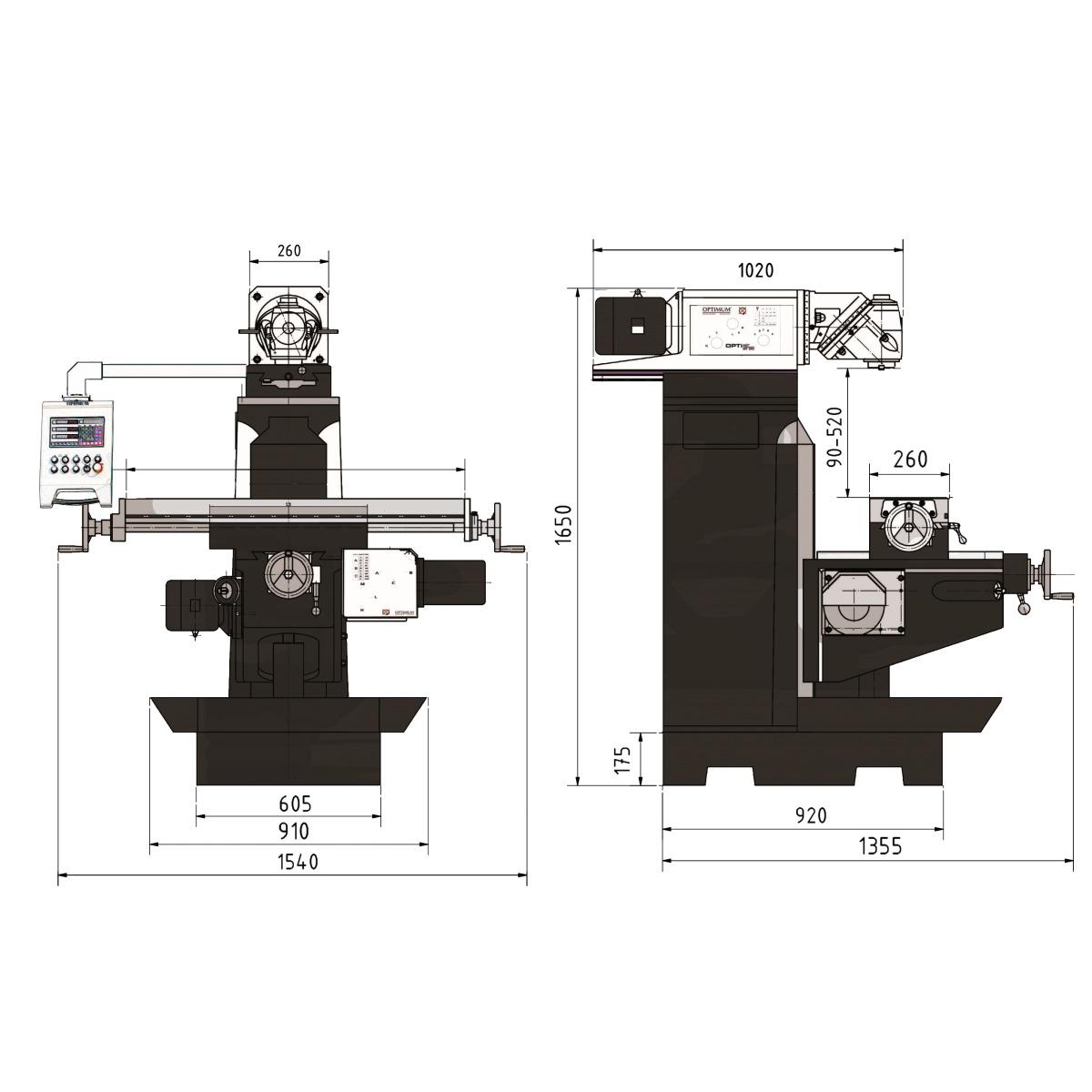

Abmessungen und Gewichte

• Länge (Produkt) ca.: 1760 mm
• Breite/Tiefe (Produkt) ca.: 1550 mm
• Höhe (Produkt) ca.: 1700 mm
• Gewicht (Netto) ca.: 1450 kg

Ausstattung

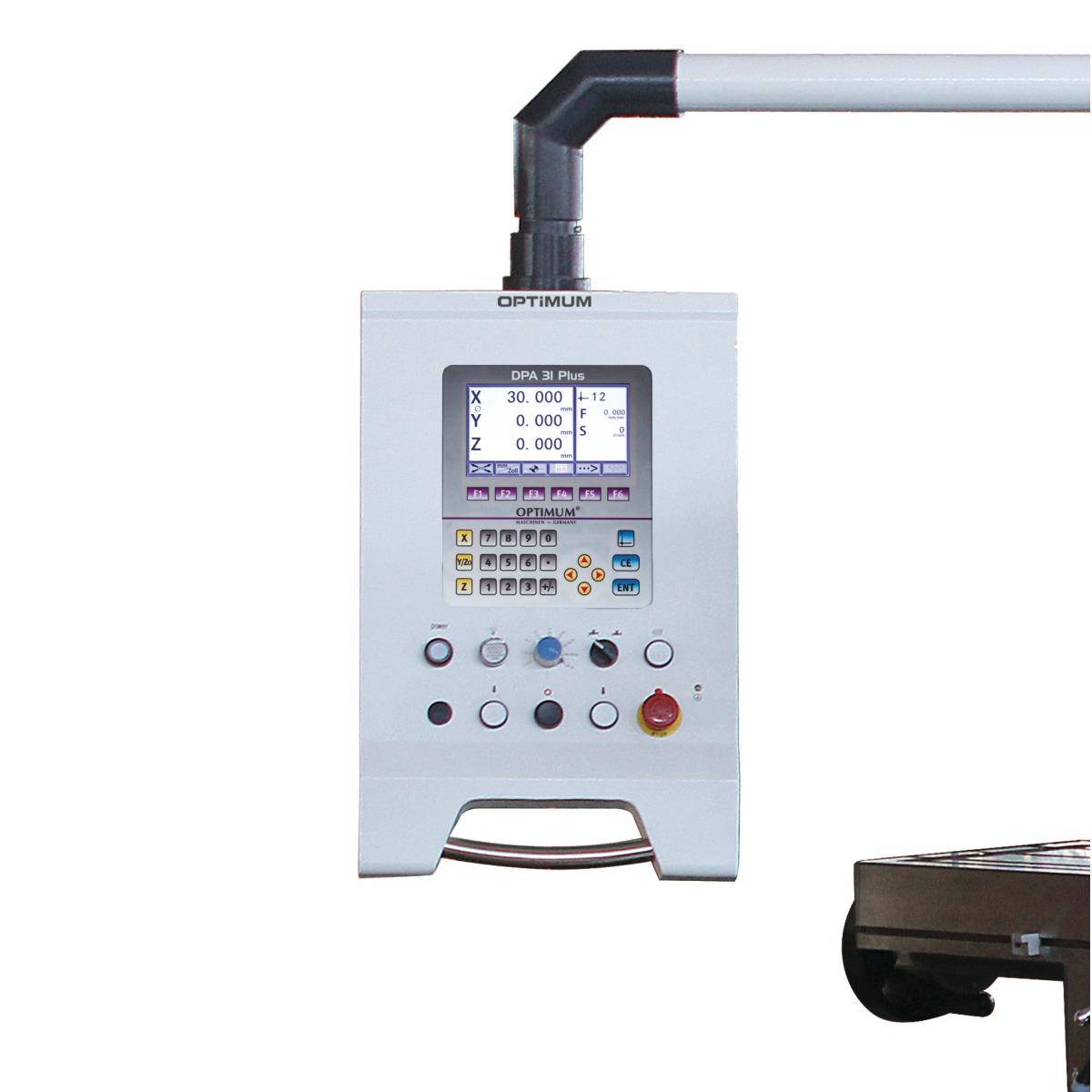

• Digitale Positionsanzeige: DPA 31 Plus

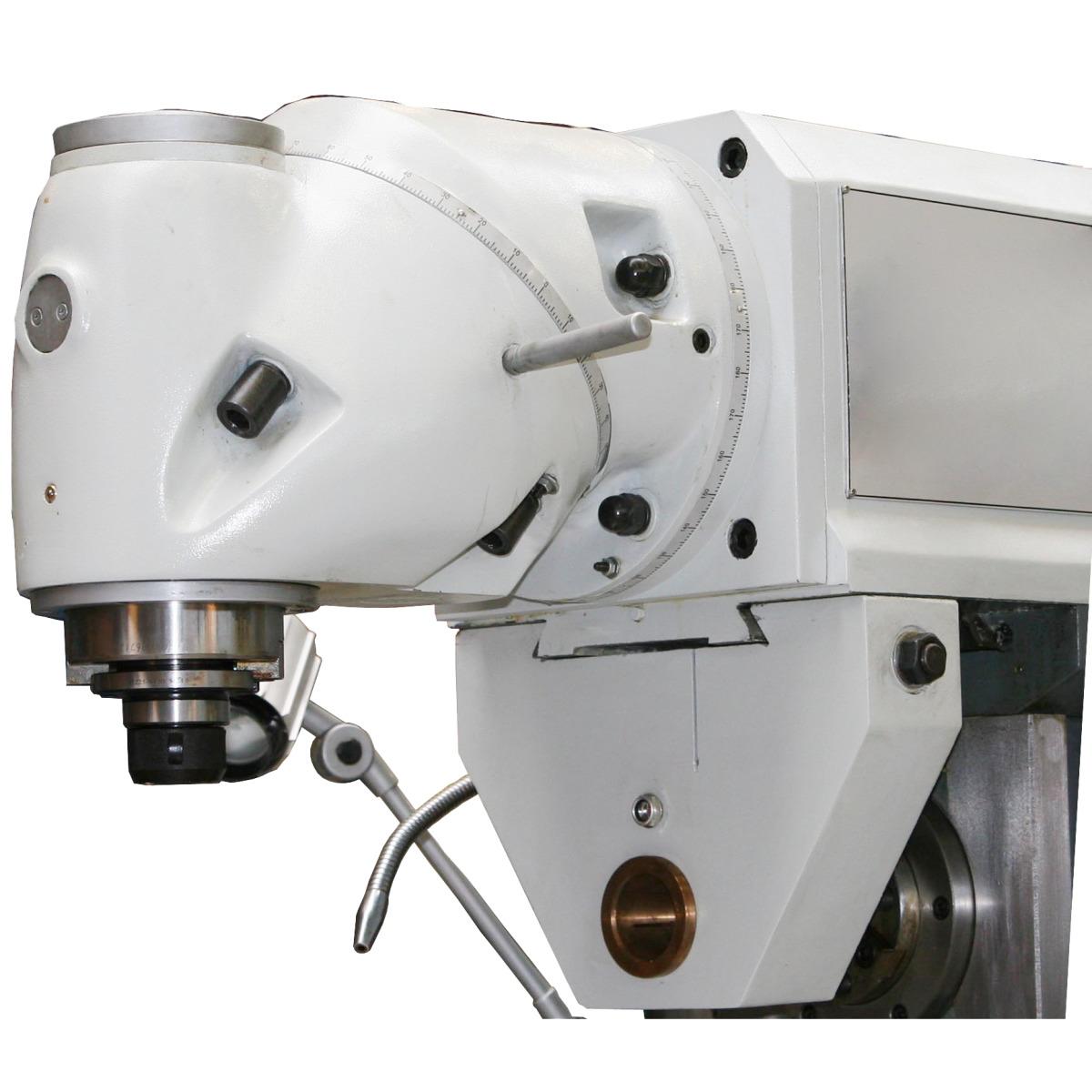

Bohr-Fräskopf

• Bohr-Fräskopf Neigebereich: 90 °
• Fräskopf Schwenkbereich: 360 °

Bohr-Fräsleistung

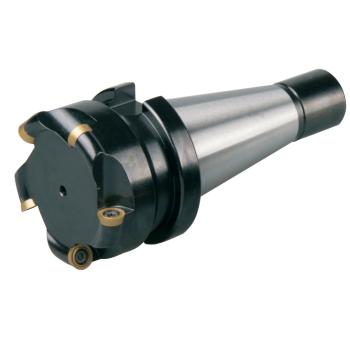

• Messerkopfgröße max.: 100 mm
• Schaftfräsergröße max.: 20 mm

Eilgang Geschwindigkeit

• Eilgang Geschwindigkeit X-Achse: 1335 mm/min
• Eilgang Geschwindigkeit Y-Achse: 1335 mm/min
• Eilgang Geschwindigkeit Z-Achse: 1000 mm/min

Elektrische Daten

• Gesamt Anschlusswert: 6 kW
• Leistung Antriebsmotor: 3 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz

Frästisch horizontal

• Horizontalfrästisch Länge: 1270 mm
• Horizontalfrästisch Breite: 300 mm
• Abstand Vertikalspindel - Horizontalfrästisch min.: 100 mm
• Abstand Vertikalspindel - Horizontalfrästisch max.: 500 mm
• Horizontalfrästisch T-Nuten Größe: 14 mm
• Horizontalfrästisch T-Nuten Anzahl: 3
• Horizontalfrästisch T-Nuten Abstand: 80 mm
• Horizontalfrästisch Traglast max.: 200 kg

Verfahrweg

• Verfahrweg X-Achse manuell: 720 mm
• Verfahrweg Y-Achse manuell: 300 mm
• Verfahrweg Z-Achse manuell: 400 mm
• Verfahrweg X-Achse automatisch: 650 mm
• Verfahrweg Y-Achse automatisch: 220 mm
• Verfahrweg Z-Achse automatisch: 320 mm

Vertikalspindel

• Vertikalspindel Ausladung von bis: 150 – 550 mm
• Vertikalspindel Spindelaufnahme: ISO 40 DIN 2080
• Vertikalspindel Drehzahlbereich: 45 – 1660 min¯¹
• Vertikalspindel Anzahl der Drehzahlbereiche: 11 Stufen

Vorschub Geschwindigkeit

• Vorschub Geschwindigkeit X-Achse: 30 – 830 mm/min
• Vorschub Geschwindigkeit Y-Achse: 30 – 830 mm/min
• Vorschub Geschwindigkeit Z-Achse: 23 – 625 mm/min

Lieferumfang:

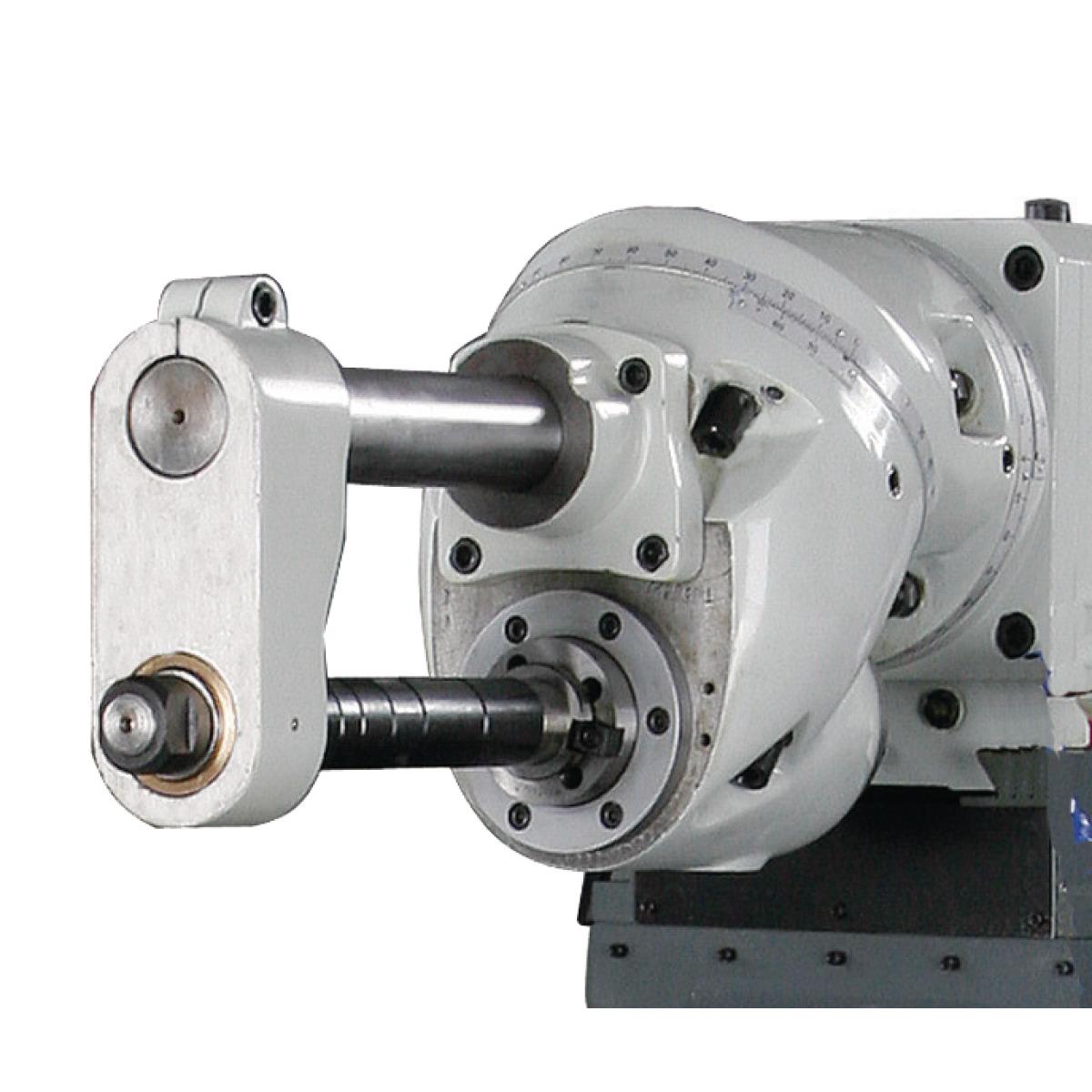

• Kegelschaft mit Gegenlager für Horizontalfräsen Ø 27 mm
• Fräsdorn Ø 27 mm
• Bedienwerkzeug
